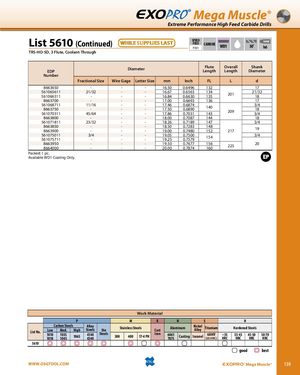

TRS-HO-5D, 3 канавки, охлаждение через центр (продолжение)
| Номер EDP | Дробный размер | Калибр проволоки | Буквенный размер | мм | дюймы | Длина канавки FL | Общая длина L | Диаметр хвостовика d |
|---|---|---|---|---|---|---|---|---|
| 8663650 | - | - | - | 16.50 | 0.6496 | 132 | 17 | |
| 561065611 | 21/32 | - | - | 16.67 | 0.6563 | 134 | 201 | 21/32 |
| 561066311 | - | - | - | 16.84 | 0.6630 | 135 | 18 | |
| 8663700 | - | - | - | 17.00 | 0.6693 | 136 | 17 | |
| 561068711 | 11/16 | - | - | 17.46 | 0.6874 | 140 | 3/4 | |
| 8663750 | - | - | - | 17.50 | 0.6890 | 209 | 18 | |
| 561070311 | 45/64 | - | - | 17.86 | 0.7031 | 143 | 3/4 | |
| 8663800 | - | - | - | 18.00 | 0.7087 | 144 | 18 | |
| 561071811 | 23/32 | - | - | 18.26 | 0.7189 | 147 | 3/4 | |
| 8663850 | - | - | - | 18.50 | 0.7283 | 148 | 19 | |
| 8663900 | - | - | - | 19.00 | 0.7480 | 152 | 217 | |
| 561075011 | 3/4 | - | - | 19.05 | 0.7500 | 154 | 3/4 | |
| 561075711 | - | - | - | 19.25 | 0.7579 | |||
| 8663950 | - | - | - | 19.50 | 0.7677 | 156 | 225 | 20 |
| 8664000 | - | - | - | 20.00 | 0.7874 | 160 |
Упаковка: 1 шт.
Доступно только с покрытием WD1.
Обрабатываемый материал
| Номер списка | P Углеродистые стали | M Легированные стали | K Нержавеющие стали | N Чугун | S Алюминий | H Никелевый сплав и титан | Закаленные стали | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низкие 1010, 1018 | Средние 1035, 1045 | Высокие 1065, 4140, 4340 | Инструментальные стали | 300 | 400 | 17-4 PH | 6061 | 7075 | Литье | Inconel | 6Al4V | ~35 (30 HRC) HRC | 35-45 HRC | 45-50 HRC | 50-70 HRC | |||||
| 5610 | хорошо | отлично | ||||||||||||||||||
