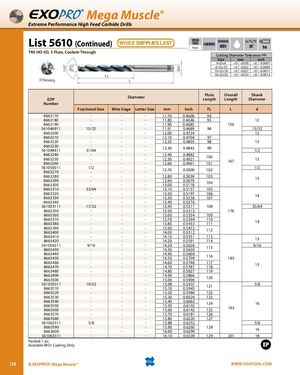

Общий каталог OSG 2018 - 2019

Допуск на диаметр сверления (h8):

Номер EDP	Дробный размер	Калибр проволоки	Буквенный размер	мм	дюймы	Длина канавки FL	Общая длина L	Диаметр хвостовика d
8663170	-	-	-	11.70	0.4606	94		12
8663180	-	-	-	11.80	0.4646	95	156
8663190	-	-	-	11.90	0.4685			12
561046911	15/32	-	-	11.91	0.4689	96		15/32
8663200	-	-	-	12.00	0.4724			12
8663210	-	-	-	12.10	0.4764	97
8663220	-	-	-	12.20	0.4803	98		13
8663230	-	-	-	12.30	0.4843	99
561048411	31/64	-	-					1/2
8663240	-	-	-	12.40	0.4882	100		13
8663250	-	-	-	12.50	0.4921		167
8663260	-	-	-	12.60	0.4961	101
561050011	1/2	-	-	12.70	0.5000	102		1/2
8663270	-	-	-
8663280	-	-	-	12.80	0.5039	103		13
8663290	-	-	-	12.90	0.5079	104
8663300	-	-	-	13.00	0.5118
8663310	33/64	-	-	13.10	0.5157	105
8663320	-	-	-	13.20	0.5197	106		14
8663330	-	-	-	13.30	0.5236	107
8663340	-	-	-	13.40	0.5276
561053111	17/32	-	-	13.49	0.5311	108	176	35/64
8663350	-	-	-	13.50	0.5315
8663360	-	-	-	13.60	0.5354	109		14
8663370	-	-	-	13.70	0.5394	110
8663380	-	-	-	13.80	0.5433	111
8663390	-	-	-	13.90	0.5472	112
8663400	-	-	-	14.00	0.5512			15
8663410	-	-	-	14.10	0.5551	113
8663420	-	-	-	14.20	0.5591	114
561056311	9/16	-	-	14.29	0.5626	115		9/16
8663430	-	-	-	14.30	0.5630
8663440	-	-	-	14.40	0.5669	116
8663450	-	-	-	14.50	0.5709		185	15
8663460	-	-	-	14.60	0.5748	117
8663470	-	-	-	14.70	0.5787	118
8663480	-	-	-	14.80	0.5827	119
8663490	-	-	-	14.90	0.5866	120
8663500	-	-	-	15.00	0.5906
561059311	19/32	-	-	15.08	0.5937	121		5/8
8663510	-	-	-	15.10	0.5945
8663520	-	-	-	15.20	0.5984	122
8663530	-	-	-	15.30	0.6024	123
8663540	-	-	-	15.40	0.6063	124		16
8663550	-	-	-	15.50	0.6102		193
8663560	-	-	-	15.60	0.6142	125
8663570	-	-	-	15.70	0.6181	126
8663580	-	-	-	15.80	0.6220	127
561062511	5/8	-	-	15.88	0.6252			5/8
8663590	-	-	-	15.90	0.6260	128
8663600	-	-	-	16.00	0.6299			16
561063311	-	-	-	16.10	0.6339	129	201	18

Упаковка: 1 шт.
Доступно только с покрытием WD1.

Номер списка	P Углеродистые стали				M Легированные стали		K Нержавеющие стали			N Чугун	S Алюминий			H Никелевый сплав и титан			Закаленные стали
	Низкие 1010, 1018	Средние 1035, 1045	Высокие 1065, 4140, 4340	Инструментальные стали	300	400	17-4 PH		6061	7075	Литье	Inconel	6Al4V	~35 (30 HRC) HRC	35-45 HRC	45-50 HRC	50-70 HRC
5610																	хорошо		отлично

Общий каталог OSG 2018 - 2019 - страница 138
