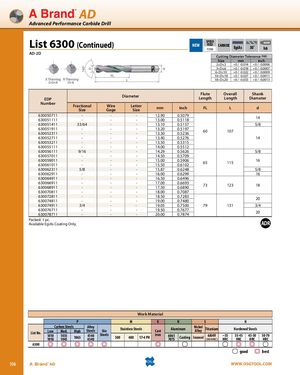

Общий каталог OSG 2018 - 2019 - страница 106
Навигация
Общий каталог OSG русский
Общий каталог Somta
AD
Спиральный буравчик из твёрдого сплава повышенной производительности
Список 6300 (Продолжение)
Новое | Скорость | Подача | P298 | Твёрдый сплав | EgiAs 30˚
AD-2D
Допуск диаметра резания (h8)
| Размер | мм | дюйм |
|---|---|---|
| 2≤D≤3 | +0 / -0.014 | +0 / -0.0006 |
| 3<D≤6 | +0 / -0.018 | +0 / -0.0007 |
| 6<D≤10 | +0 / -0.022 | +0 / -0.0009 |
| 10<D≤18 | +0 / -0.027 | +0 / -0.0011 |
| 18<D≤20 | +0 / -0.033 | +0 / -0.0013 |
Параметры сверла
| Номер EDP | Дробный размер | Номер калибра | Буквенный размер | Диаметр (мм) | Диаметр (дюйм) | Длина флейты (мм) | Общая длина (мм) | Диаметр хвостовика (мм) |
|---|---|---|---|---|---|---|---|---|
| 630050711 | — | — | — | 12.90 | 0.5079 | 60 | 107 | 14 |
| 630051111 | — | — | — | 13.00 | 0.5118 | |||
| 630051411 | 33/64 | — | — | 13.10 | 0.5157 | |||
| 630051911 | — | — | — | 13.20 | 0.5197 | |||
| 630052311 | — | — | — | 13.30 | 0.5236 | |||
| 630052711 | — | — | — | 13.40 | 0.5276 | |||
| 630053211 | — | — | — | 13.50 | 0.5315 | |||
| 630055111 | — | — | — | 14.00 | 0.5512 | 65 | 115 | 16 |
| 630056111 | 9/16 | — | — | 14.29 | 0.5626 | |||
| 630057011 | — | — | — | 14.50 | 0.5709 | |||
| 630059011 | — | — | — | 15.00 | 0.5906 | |||
| 630061011 | — | — | — | 15.50 | 0.6102 | 73 | 123 | 18 |
| 630062311 | 5/8 | — | — | 15.87 | 0.6248 | |||
| 630062911 | — | — | — | 16.00 | 0.6299 | |||
| 630064911 | — | — | — | 16.50 | 0.6496 | |||
| 630066911 | — | — | — | 17.00 | 0.6693 | |||
| 630068911 | — | — | — | 17.50 | 0.6890 | 79 | 131 | 20 |
| 630070811 | — | — | — | 18.00 | 0.7087 | |||
| 630072811 | — | — | — | 18.50 | 0.7283 | |||
| 630074811 | — | — | — | 19.00 | 0.7480 | |||
| 630074911 | 3/4 | — | — | 19.05 | 0.7500 | |||
| 630076711 | — | — | — | 19.50 | 0.7677 | |||
| 630078711 | — | — | — | 20.00 | 0.7874 |
Упаковка: 1 шт.
Доступно только с покрытием EgiAs.
Область применения по материалам обработки
| № списка | P — Углеродистые стали | M — Легированные стали | K — Нержавеющие стали | N — Чугун | S — Алюминий | H — Сплавы на основе титана и никеля | Закалённые стали | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Низко | Средне | Высоко | Стали для штампов | Остальные | Остальные | Прочие | Литьё | Прочие | Inconel | |||||||||||
| 6300 | 1010 | 1035 | 1065 | 4140 | 4340 | 300 | 400 | 17-4 PH | — | 6061 | 7075 | — | — | — | 6Al4V | — | Хорошо | Лучше всего | ||
