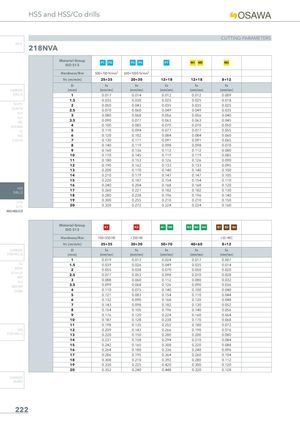

HSS and HSS/Co drills CUTTING PARAMETERS INFO 218NVA Material Group P1 P2 P3 P4 P7 M1 M2 M3 ISO 513 Hardness/Rm 500÷700 N/mm² 600÷1000 N/mm² Vc (m/min) 25÷35 20÷30 12÷18 12÷18 8÷12 D fn fn fn fn fn CARBIDE (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) DRILLS 1 0.017 0.014 0.012 0.012 0.009 1.5 0.035 0.030 0.025 0.025 0.018 PU-HPU 2 0.050 0.043 0.035 0.035 0.025 TA-4HTA 2.5 0.070 0.060 0.049 0.049 0.035 SUH 3 0.080 0.068 0.056 0.056 0.040 ALH 3.5 0.090 0.077 0.063 0.063 0.045 HRC SUH MINI 4 0.100 0.085 0.070 0.070 0.050 HL 5 0.110 0.094 0.077 0.077 0.055 HSD 6 0.120 0.102 0.084 0.084 0.060 C-SD-TA 7 0.130 0.111 0.091 0.091 0.065 8 0.140 0.119 0.098 0.098 0.070 9 0.160 0.136 0.112 0.112 0.080 10 0.170 0.145 0.119 0.119 0.085 11 0.180 0.153 0.126 0.126 0.090 12 0.190 0.162 0.133 0.133 0.095 13 0.200 0.170 0.140 0.140 0.100 14 0.210 0.179 0.147 0.147 0.105 15 0.220 0.187 0.154 0.154 0.110 16 0.240 0.204 0.168 0.168 0.120 HSS 17 0.260 0.221 0.182 0.182 0.130 DRILLS 18 0.280 0.238 0.196 0.196 0.140 19 0.300 0.255 0.210 0.210 0.150 LFTA SUTA 20 0.320 0.272 0.224 0.224 0.160 HSS-HSS/CO Material Group K1 K3 N1 N5 N2 N3 N4 S1 S2 S4 ISO 513 Hardness/Rm 150÷350 HB <350 HB <35 HRC Vc (m/min) 25÷35 20÷30 50÷70 40÷60 8÷12 CARBIDE D fn fn fn fn fn END-MILLS (mm) (mm/rev) (mm/rev) (mm/rev) (mm/rev) (mm/rev) 1 0.019 0.013 0.024 0.017 0.007 G2 1.5 0.039 0.026 0.049 0.035 0.014 MDTA 2 0.055 0.038 0.070 0.050 0.020 HF VH/UP 2.5 0.077 0.053 0.098 0.070 0.028 MEF 3 0.088 0.060 0.112 0.080 0.032 ALU MEX/MH 3.5 0.099 0.068 0.126 0.090 0.036 UH/MH 4 0.110 0.075 0.140 0.100 0.040 5 0.121 0.083 0.154 0.110 0.044 6 0.132 0.090 0.168 0.120 0.048 7 0.143 0.098 0.182 0.130 0.052 8 0.154 0.105 0.196 0.140 0.056 9 0.176 0.120 0.224 0.160 0.064 10 0.187 0.128 0.238 0.170 0.068 11 0.198 0.135 0.252 0.180 0.072 HSS 12 0.209 0.143 0.266 0.190 0.076 END-MILLS 13 0.220 0.150 0.280 0.200 0.080 14 0.231 0.158 0.294 0.210 0.084 15 0.242 0.165 0.308 0.220 0.088 16 0.264 0.180 0.336 0.240 0.096 17 0.286 0.195 0.364 0.260 0.104 18 0.308 0.210 0.392 0.280 0.112 19 0.330 0.225 0.420 0.300 0.120 20 0.352 0.240 0.448 0.320 0.128 CARBIDE BURRS 222 Libro 1.indb 222 21/10/2021 12:09:58
