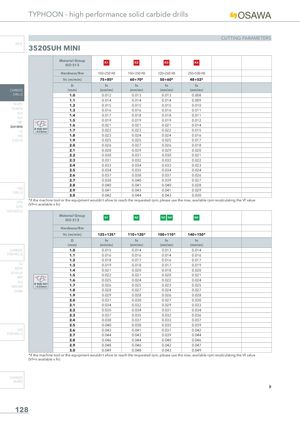

TYPHOON - high performance solid carbide drills

CUTTING PARAMETERS

	Material Group ISO 513	K1	K2	K3	K4
	Hardness/Rm	150÷250 HB	150÷350 HB	120÷260 HB	250÷500 HB
	Vc (m/min)	75÷85	60÷70	50÷60	48÷52
	D (mm)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)
	1.0	0.012	0.013	0.013	0.008
	1.1	0.014	0.014	0.014	0.009
	1.2	0.015	0.015	0.015	0.010
	1.3	0.016	0.016	0.016	0.011
	1.4	0.017	0.018	0.018	0.011
	1.5	0.019	0.019	0.019	0.012
	1.6	0.021	0.021	0.021	0.014
Ø RUN OUT	1.7	0.022	0.023	0.022	0.015
	1.8	0.023	0.024	0.024	0.016
	1.9	0.025	0.025	0.025	0.017
	2.0	0.026	0.027	0.026	0.018
	2.1	0.028	0.029	0.029	0.020
	2.2	0.030	0.031	0.030	0.021
	2.3	0.031	0.032	0.032	0.022
	2.4	0.033	0.034	0.033	0.023
	2.5	0.034	0.035	0.034	0.024
	2.6	0.037	0.038	0.037	0.026
	2.7	0.038	0.040	0.039	0.027
	2.8	0.040	0.041	0.040	0.028
	2.9	0.041	0.043	0.041	0.029
	3.0	0.042	0.044	0.043	0.030

SUTA HSS-HSS/CO

Material Group N1 N2 N3 N4 N5

ISO 513

	Material Group ISO 513	N1	N2	N3 N4	N5
	Hardness/Rm
	Vc (m/min)	125÷135	110÷120	100÷110	140÷150
	D (mm)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)	fn (mm/rev)
	1.0	0.015	0.014	0.013	0.014
	1.1	0.016	0.016	0.014	0.016
	1.2	0.018	0.017	0.016	0.017
	1.3	0.019	0.018	0.017	0.019
	1.4	0.021	0.020	0.018	0.020
	1.5	0.022	0.021	0.020	0.021
	1.6	0.025	0.024	0.022	0.024
Ø RUN OUT	1.7	0.026	0.025	0.023	0.025
	1.8	0.028	0.027	0.024	0.027
	1.9	0.029	0.028	0.026	0.028
	2.0	0.031	0.030	0.027	0.030
	2.1	0.034	0.032	0.029	0.033
	2.2	0.035	0.034	0.031	0.034
	2.3	0.037	0.035	0.032	0.036
	2.4	0.038	0.037	0.033	0.037
	2.5	0.040	0.038	0.035	0.039
	2.6	0.043	0.041	0.037	0.042
	2.7	0.044	0.043	0.039	0.044
	2.8	0.046	0.044	0.040	0.046
	2.9	0.048	0.046	0.042	0.047
	3.0	0.049	0.048	0.043	0.049
