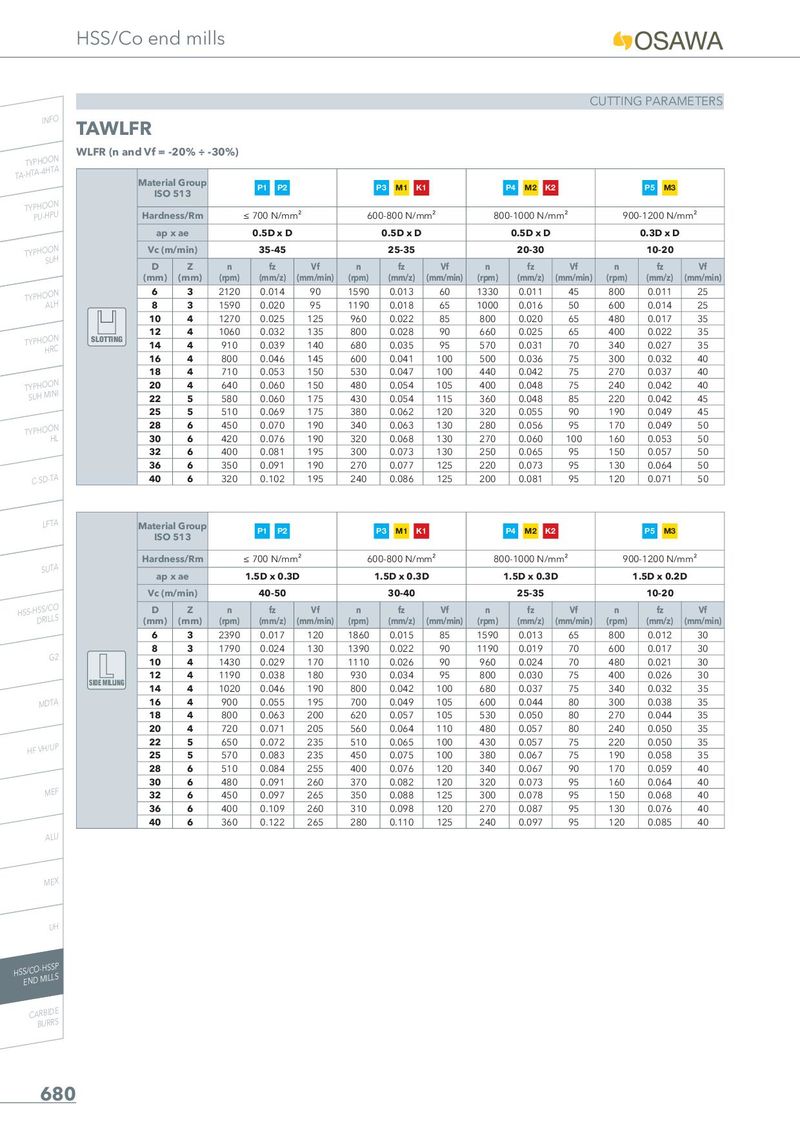

TYPHOON TA-HTA-4HTA

CUTTING PARAMETERS

TAWLFR

WLFR (n and Vf = -20% ÷ -30%)

	Materia ISO	l Group 513		P1 P2			P3 M1 K1			P4 M2 K2			P5 M3
	Hardne	ss/Rm	≤	700 N/mm	²	60	0-800 N/m	m²	80	0-1000 N/m	m²	90	0-1200 N/m	m²
	ap x	ae		0.5D x D			0.5D x D			0.5D x D			0.3D x D
	Vc (m	/min)		35-45			25-35			20-30			10-20
	D (mm)	Z (mm)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z) (	Vf mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)
	6	3	2120	0.014	90	1590	0.013	60	1330	0.011	45	800	0.011	25
	8	3	1590	0.020	95	1190	0.018	65	1000	0.016	50	600	0.014	25
	10	4	1270	0.025	125	960	0.022	85	800	0.020	65	480	0.017	35
SLOTTING	12	4	1060	0.032	135	800	0.028	90	660	0.025	65	400	0.022	35
	14	4	910	0.039	140	680	0.035	95	570	0.031	70	340	0.027	35
	16	4	800	0.046	145	600	0.041	100	500	0.036	75	300	0.032	40
	18	4	710	0.053	150	530	0.047	100	440	0.042	75	270	0.037	40
	20	4	640	0.060	150	480	0.054	105	400	0.048	75	240	0.042	40
	22	5	580	0.060	175	430	0.054	115	360	0.048	85	220	0.042	45
	25	5	510	0.069	175	380	0.062	120	320	0.055	90	190	0.049	45
	28	6	450	0.070	190	340	0.063	130	280	0.056	95	170	0.049	50
	30	6	420	0.076	190	320	0.068	130	270	0.060	100	160	0.053	50
	32	6	400	0.081	195	300	0.073	130	250	0.065	95	150	0.057	50
	36	6	350	0.091	190	270	0.077	125	220	0.073	95	130	0.064	50
	40	6	320	0.102	195	240	0.086	125	200	0.081	95	120	0.071	50

TYPHOON

SUH

TYPHOON

HRC

TYPHOON

	Materia ISO	l Group 513		P1 P2			P3 M1 K1			P4 M2 K2			P5 M3
	Hardne	ss/Rm	≤	700 N/mm	²	60	0-800 N/m	m²	80	0-1000 N/m	m²	90	0-1200 N/	mm²
	ap x	ae	1	.5D x 0.3	D	1	.5D x 0.3D			1.5D x 0.3	D	1	.5D x 0.2	D
	Vc (m	/min)		40-50			30-40			25-35			10-20
	D (mm)	Z (mm)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)
	6	3	2390	0.017	120	1860	0.015	85	1590	0.013	65	800	0.012	30
	8	3	1790	0.024	130	1390	0.022	90	1190	0.019	70	600	0.017	30
	10	4	1430	0.029	170	1110	0.026	90	960	0.024	70	480	0.021	30
	12	4	1190	0.038	180	930	0.034	95	800	0.030	75	400	0.026	30
SIDE MILLING	14	4	1020	0.046	190	800	0.042	100	680	0.037	75	340	0.032	35
	16	4	900	0.055	195	700	0.049	105	600	0.044	80	300	0.038	35
	18	4	800	0.063	200	620	0.057	105	530	0.050	80	270	0.044	35
	20	4	720	0.071	205	560	0.064	110	480	0.057	80	240	0.050	35
	22	5	650	0.072	235	510	0.065	100	430	0.057	75	220	0.050	35
	25	5	570	0.083	235	450	0.075	100	380	0.067	75	190	0.058	35
	28	6	510	0.084	255	400	0.076	120	340	0.067	90	170	0.059	40
	30	6	480	0.091	260	370	0.082	120	320	0.073	95	160	0.064	40
	32	6	450	0.097	265	350	0.088	125	300	0.078	95	150	0.068	40
	36	6	400	0.109	260	310	0.098	120	270	0.087	95	130	0.076	40
	40	6	360	0.122	265	280	0.110	125	240	0.097	95	120	0.085	40

SUTA

ALU

MEX

UH

HSS/CO-HSSP END MILLS

CARBIDE
