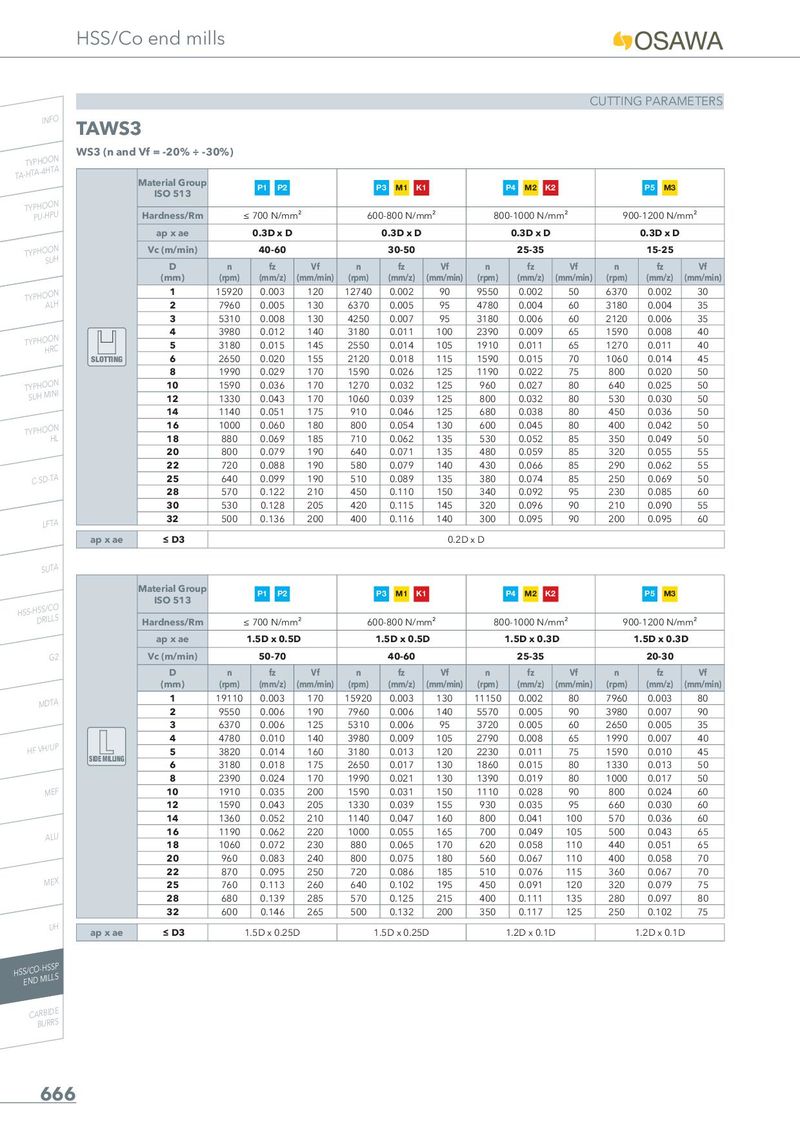

TYPHOON TA-HTA-4HTA

CUTTING PARAMETERS

TAWS3

WS3 (n and Vf = -20% ÷ -30%)

	Material Group ISO 513		P1 P2			P3 M1 K1			P4 M2 K2			P5 M3
	Hardness/Rm	≤	700 N/mm	²	60	0-800 N/m	m²	80	0-1000 N/m	m²	90	0-1200 N/m	m²
	ap x ae		0.3D x D			0.3D x D			0.3D x D			0.3D x D
	Vc (m/min)		40-60			30-50			25-35			15-25
	D (mm)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)
	1	15920	0.003	120	12740	0.002	90	9550	0.002	50	6370	0.002	30
	2	7960	0.005	130	6370	0.005	95	4780	0.004	60	3180	0.004	35
	3	5310	0.008	130	4250	0.007	95	3180	0.006	60	2120	0.006	35
	4	3980	0.012	140	3180	0.011	100	2390	0.009	65	1590	0.008	40
	5	3180	0.015	145	2550	0.014	105	1910	0.011	65	1270	0.011	40
SLOTTING	6	2650	0.020	155	2120	0.018	115	1590	0.015	70	1060	0.014	45
	8	1990	0.029	170	1590	0.026	125	1190	0.022	75	800	0.020	50
	10	1590	0.036	170	1270	0.032	125	960	0.027	80	640	0.025	50
	12	1330	0.043	170	1060	0.039	125	800	0.032	80	530	0.030	50
	14	1140	0.051	175	910	0.046	125	680	0.038	80	450	0.036	50
	16	1000	0.060	180	800	0.054	130	600	0.045	80	400	0.042	50
	18	880	0.069	185	710	0.062	135	530	0.052	85	350	0.049	50
	20	800	0.079	190	640	0.071	135	480	0.059	85	320	0.055	55
	22	720	0.088	190	580	0.079	140	430	0.066	85	290	0.062	55
	25	640	0.099	190	510	0.089	135	380	0.074	85	250	0.069	50
	28	570	0.122	210	450	0.110	150	340	0.092	95	230	0.085	60
	30	530	0.128	205	420	0.115	145	320	0.096	90	210	0.090	55
	32	500	0.136	200	400	0.116	140	300	0.095	90	200	0.095	60
ap x ae	≤ D3						0.2D	x D
