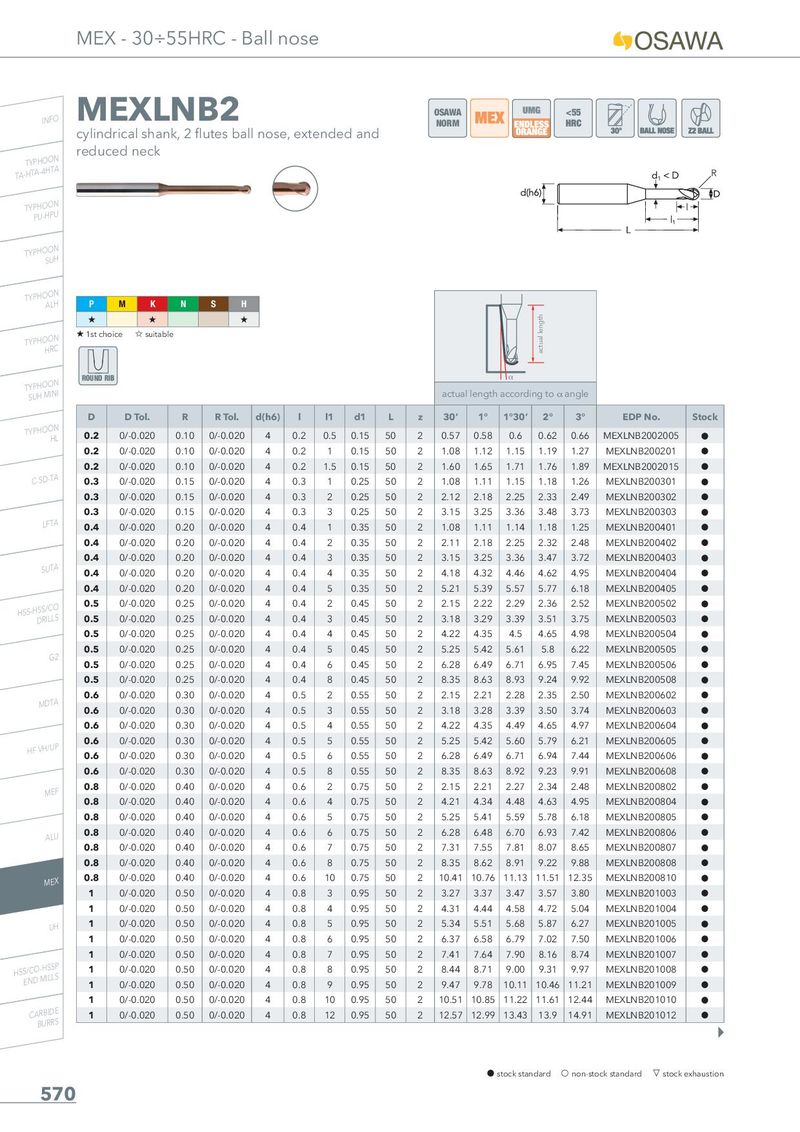

MEX - 30÷55HRC - Ball nose INFO MEXLNB2 OSAWA <55 NORM cylindrical shank, 2 flutes ball nose, extended and TA-THYTPAH-4OHOTNA reduced neck R TYPPHUO-HOPNU TYPHOSOUNH TYPHOAOLNH P M K N S H + + + actual length TYPHOHORNC + 1st choice , suitable TSYUPHHOMOINNI ROUND RIB α actual length according to _ angle D D Tol. R R Tol. d(h6) l l1 d1 L z 30’ 1° 1°30’ 2° 3° EDP No. Stock TYPHOOHNL 0.2 0/-0.020 0.10 0/-0.020 4 0.2 0.5 0.15 50 2 0.57 0.58 0.6 0.62 0.66 MEXLNB2002005 h 0.2 0/-0.020 0.10 0/-0.020 4 0.2 1 0.15 50 2 1.08 1.12 1.15 1.19 1.27 MEXLNB200201 h 0.2 0/-0.020 0.10 0/-0.020 4 0.2 1.5 0.15 50 2 1.60 1.65 1.71 1.76 1.89 MEXLNB2002015 h C-SD-TA 0.3 0/-0.020 0.15 0/-0.020 4 0.3 1 0.25 50 2 1.08 1.11 1.15 1.18 1.26 MEXLNB200301 h 0.3 0/-0.020 0.15 0/-0.020 4 0.3 2 0.25 50 2 2.12 2.18 2.25 2.33 2.49 MEXLNB200302 h 0.3 0/-0.020 0.15 0/-0.020 4 0.3 3 0.25 50 2 3.15 3.25 3.36 3.48 3.73 MEXLNB200303 h LFTA 0.4 0/-0.020 0.20 0/-0.020 4 0.4 1 0.35 50 2 1.08 1.11 1.14 1.18 1.25 MEXLNB200401 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 2 0.35 50 2 2.11 2.18 2.25 2.32 2.48 MEXLNB200402 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 3 0.35 50 2 3.15 3.25 3.36 3.47 3.72 MEXLNB200403 h SUTA 0.4 0/-0.020 0.20 0/-0.020 4 0.4 4 0.35 50 2 4.18 4.32 4.46 4.62 4.95 MEXLNB200404 h 0.4 0/-0.020 0.20 0/-0.020 4 0.4 5 0.35 50 2 5.21 5.39 5.57 5.77 6.18 MEXLNB200405 h HSS-HDSSR/ILCLOS 0.5 0/-0.020 0.25 0/-0.020 4 0.4 2 0.45 50 2 2.15 2.22 2.29 2.36 2.52 MEXLNB200502 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 3 0.45 50 2 3.18 3.29 3.39 3.51 3.75 MEXLNB200503 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 4 0.45 50 2 4.22 4.35 4.5 4.65 4.98 MEXLNB200504 h G2 0.5 0/-0.020 0.25 0/-0.020 4 0.4 5 0.45 50 2 5.25 5.42 5.61 5.8 6.22 MEXLNB200505 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 6 0.45 50 2 6.28 6.49 6.71 6.95 7.45 MEXLNB200506 h 0.5 0/-0.020 0.25 0/-0.020 4 0.4 8 0.45 50 2 8.35 8.63 8.93 9.24 9.92 MEXLNB200508 h MDTA 0.6 0/-0.020 0.30 0/-0.020 4 0.5 2 0.55 50 2 2.15 2.21 2.28 2.35 2.50 MEXLNB200602 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 3 0.55 50 2 3.18 3.28 3.39 3.50 3.74 MEXLNB200603 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 4 0.55 50 2 4.22 4.35 4.49 4.65 4.97 MEXLNB200604 h HF VH/UP 0.6 0/-0.020 0.30 0/-0.020 4 0.5 5 0.55 50 2 5.25 5.42 5.60 5.79 6.21 MEXLNB200605 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 6 0.55 50 2 6.28 6.49 6.71 6.94 7.44 MEXLNB200606 h 0.6 0/-0.020 0.30 0/-0.020 4 0.5 8 0.55 50 2 8.35 8.63 8.92 9.23 9.91 MEXLNB200608 h MEF 0.8 0/-0.020 0.40 0/-0.020 4 0.6 2 0.75 50 2 2.15 2.21 2.27 2.34 2.48 MEXLNB200802 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 4 0.75 50 2 4.21 4.34 4.48 4.63 4.95 MEXLNB200804 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 5 0.75 50 2 5.25 5.41 5.59 5.78 6.18 MEXLNB200805 h ALU 0.8 0/-0.020 0.40 0/-0.020 4 0.6 6 0.75 50 2 6.28 6.48 6.70 6.93 7.42 MEXLNB200806 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 7 0.75 50 2 7.31 7.55 7.81 8.07 8.65 MEXLNB200807 h 0.8 0/-0.020 0.40 0/-0.020 4 0.6 8 0.75 50 2 8.35 8.62 8.91 9.22 9.88 MEXLNB200808 h MEX 0.8 0/-0.020 0.40 0/-0.020 4 0.6 10 0.75 50 2 10.41 10.76 11.13 11.51 12.35 MEXLNB200810 h 1 0/-0.020 0.50 0/-0.020 4 0.8 3 0.95 50 2 3.27 3.37 3.47 3.57 3.80 MEXLNB201003 h 1 0/-0.020 0.50 0/-0.020 4 0.8 4 0.95 50 2 4.31 4.44 4.58 4.72 5.04 MEXLNB201004 h UH 1 0/-0.020 0.50 0/-0.020 4 0.8 5 0.95 50 2 5.34 5.51 5.68 5.87 6.27 MEXLNB201005 h 1 0/-0.020 0.50 0/-0.020 4 0.8 6 0.95 50 2 6.37 6.58 6.79 7.02 7.50 MEXLNB201006 h 1 0/-0.020 0.50 0/-0.020 4 0.8 7 0.95 50 2 7.41 7.64 7.90 8.16 8.74 MEXLNB201007 h HSSE/NCDO-MHISLSLPS 1 0/-0.020 0.50 0/-0.020 4 0.8 8 0.95 50 2 8.44 8.71 9.00 9.31 9.97 MEXLNB201008 h 1 0/-0.020 0.50 0/-0.020 4 0.8 9 0.95 50 2 9.47 9.78 10.11 10.46 11.21 MEXLNB201009 h 1 0/-0.020 0.50 0/-0.020 4 0.8 10 0.95 50 2 10.51 10.85 11.22 11.61 12.44 MEXLNB201010 h CARBIDE 1 0/-0.020 0.50 0/-0.020 4 0.8 12 0.95 50 2 12.57 12.99 13.43 13.9 14.91 MEXLNB201012 h BURRS h stock standard f non-stock standard m stock exhaustion 570
