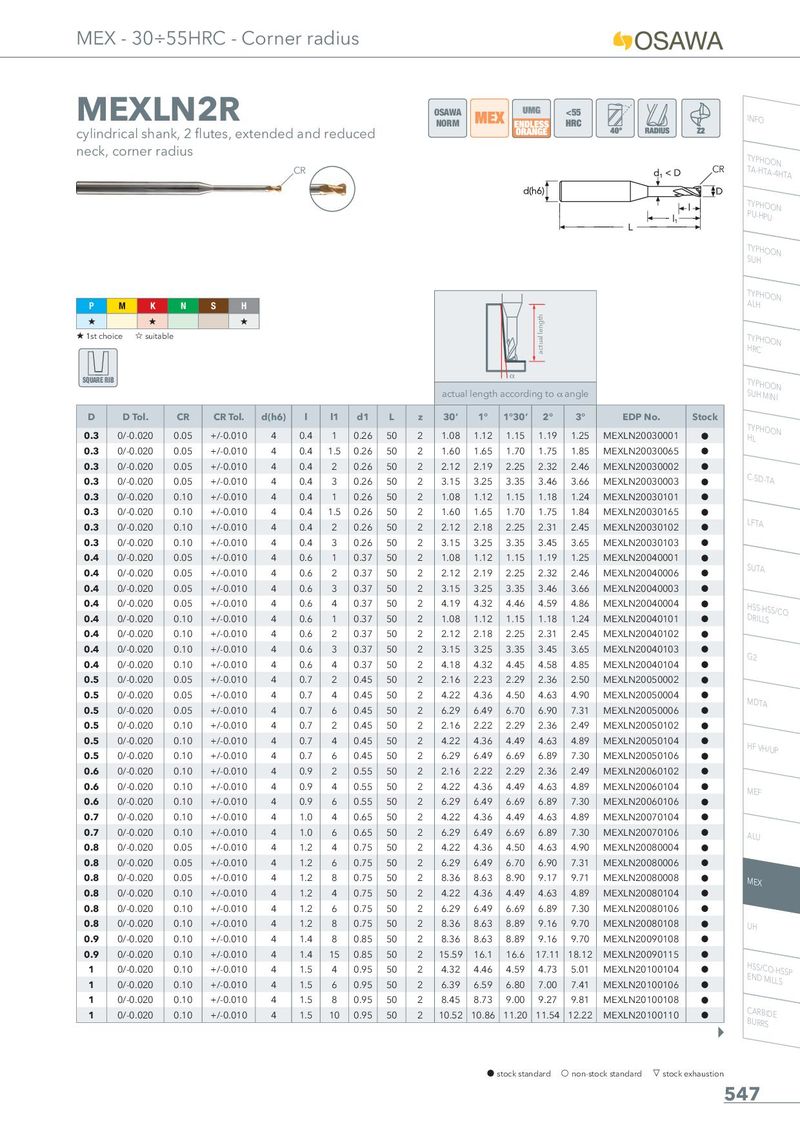

MEX - 30÷55HRC - Corner radius MEXLN2R OSAWA <55 INFO NORM cylindrical shank, 2 flutes, extended and reduced neck, corner radius TTYAP-HHTOAO-4NHTA CR CR TPYUP-HHPOUON TSUYPHHOON P M K N S H TAYLPHHOON + + + actual length + 1st choice , suitable THYRPCHOON SQUARE RIB α TSUYPHHMOIONIN actual length according to _ angle D D Tol. CR CR Tol. d(h6) l l1 d1 L z 30’ 1° 1°30’ 2° 3° EDP No. Stock 0.3 0/-0.020 0.05 +/-0.010 4 0.4 1 0.26 50 2 1.08 1.12 1.15 1.19 1.25 MEXLN20030001 h THYLPHOON 0.3 0/-0.020 0.05 +/-0.010 4 0.4 1.5 0.26 50 2 1.60 1.65 1.70 1.75 1.85 MEXLN20030065 h 0.3 0/-0.020 0.05 +/-0.010 4 0.4 2 0.26 50 2 2.12 2.19 2.25 2.32 2.46 MEXLN20030002 h 0.3 0/-0.020 0.05 +/-0.010 4 0.4 3 0.26 50 2 3.15 3.25 3.35 3.46 3.66 MEXLN20030003 h C-SD-TA 0.3 0/-0.020 0.10 +/-0.010 4 0.4 1 0.26 50 2 1.08 1.12 1.15 1.18 1.24 MEXLN20030101 h 0.3 0/-0.020 0.10 +/-0.010 4 0.4 1.5 0.26 50 2 1.60 1.65 1.70 1.75 1.84 MEXLN20030165 h 0.3 0/-0.020 0.10 +/-0.010 4 0.4 2 0.26 50 2 2.12 2.18 2.25 2.31 2.45 MEXLN20030102 h LFTA 0.3 0/-0.020 0.10 +/-0.010 4 0.4 3 0.26 50 2 3.15 3.25 3.35 3.45 3.65 MEXLN20030103 h 0.4 0/-0.020 0.05 +/-0.010 4 0.6 1 0.37 50 2 1.08 1.12 1.15 1.19 1.25 MEXLN20040001 h 0.4 0/-0.020 0.05 +/-0.010 4 0.6 2 0.37 50 2 2.12 2.19 2.25 2.32 2.46 MEXLN20040006 h SUTA 0.4 0/-0.020 0.05 +/-0.010 4 0.6 3 0.37 50 2 3.15 3.25 3.35 3.46 3.66 MEXLN20040003 h 0.4 0/-0.020 0.05 +/-0.010 4 0.6 4 0.37 50 2 4.19 4.32 4.46 4.59 4.86 MEXLN20040004 h HDSRSIL-LHSSS/CO 0.4 0/-0.020 0.10 +/-0.010 4 0.6 1 0.37 50 2 1.08 1.12 1.15 1.18 1.24 MEXLN20040101 h 0.4 0/-0.020 0.10 +/-0.010 4 0.6 2 0.37 50 2 2.12 2.18 2.25 2.31 2.45 MEXLN20040102 h 0.4 0/-0.020 0.10 +/-0.010 4 0.6 3 0.37 50 2 3.15 3.25 3.35 3.45 3.65 MEXLN20040103 h G2 0.4 0/-0.020 0.10 +/-0.010 4 0.6 4 0.37 50 2 4.18 4.32 4.45 4.58 4.85 MEXLN20040104 h 0.5 0/-0.020 0.05 +/-0.010 4 0.7 2 0.45 50 2 2.16 2.23 2.29 2.36 2.50 MEXLN20050002 h 0.5 0/-0.020 0.05 +/-0.010 4 0.7 4 0.45 50 2 4.22 4.36 4.50 4.63 4.90 MEXLN20050004 h MDTA 0.5 0/-0.020 0.05 +/-0.010 4 0.7 6 0.45 50 2 6.29 6.49 6.70 6.90 7.31 MEXLN20050006 h 0.5 0/-0.020 0.10 +/-0.010 4 0.7 2 0.45 50 2 2.16 2.22 2.29 2.36 2.49 MEXLN20050102 h 0.5 0/-0.020 0.10 +/-0.010 4 0.7 4 0.45 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20050104 h HF VH/UP 0.5 0/-0.020 0.10 +/-0.010 4 0.7 6 0.45 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20050106 h 0.6 0/-0.020 0.10 +/-0.010 4 0.9 2 0.55 50 2 2.16 2.22 2.29 2.36 2.49 MEXLN20060102 h 0.6 0/-0.020 0.10 +/-0.010 4 0.9 4 0.55 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20060104 h MEF 0.6 0/-0.020 0.10 +/-0.010 4 0.9 6 0.55 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20060106 h 0.7 0/-0.020 0.10 +/-0.010 4 1.0 4 0.65 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20070104 h 0.7 0/-0.020 0.10 +/-0.010 4 1.0 6 0.65 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20070106 h ALU 0.8 0/-0.020 0.05 +/-0.010 4 1.2 4 0.75 50 2 4.22 4.36 4.50 4.63 4.90 MEXLN20080004 h 0.8 0/-0.020 0.05 +/-0.010 4 1.2 6 0.75 50 2 6.29 6.49 6.70 6.90 7.31 MEXLN20080006 h 0.8 0/-0.020 0.05 +/-0.010 4 1.2 8 0.75 50 2 8.36 8.63 8.90 9.17 9.71 MEXLN20080008 h MEX 0.8 0/-0.020 0.10 +/-0.010 4 1.2 4 0.75 50 2 4.22 4.36 4.49 4.63 4.89 MEXLN20080104 h 0.8 0/-0.020 0.10 +/-0.010 4 1.2 6 0.75 50 2 6.29 6.49 6.69 6.89 7.30 MEXLN20080106 h 0.8 0/-0.020 0.10 +/-0.010 4 1.2 8 0.75 50 2 8.36 8.63 8.89 9.16 9.70 MEXLN20080108 h UH 0.9 0/-0.020 0.10 +/-0.010 4 1.4 8 0.85 50 2 8.36 8.63 8.89 9.16 9.70 MEXLN20090108 h 0.9 0/-0.020 0.10 +/-0.010 4 1.4 15 0.85 50 2 15.59 16.1 16.6 17.11 18.12 MEXLN20090115 h 1 0/-0.020 0.10 +/-0.010 4 1.5 4 0.95 50 2 4.32 4.46 4.59 4.73 5.01 MEXLN20100104 h HENSSD/CMOIL-LHSSSP 1 0/-0.020 0.10 +/-0.010 4 1.5 6 0.95 50 2 6.39 6.59 6.80 7.00 7.41 MEXLN20100106 h 1 0/-0.020 0.10 +/-0.010 4 1.5 8 0.95 50 2 8.45 8.73 9.00 9.27 9.81 MEXLN20100108 h 1 0/-0.020 0.10 +/-0.010 4 1.5 10 0.95 50 2 10.52 10.86 11.20 11.54 12.22 MEXLN20100110 h CBUARRRBSIDE h stock standard f non-stock standard m stock exhaustion 547
