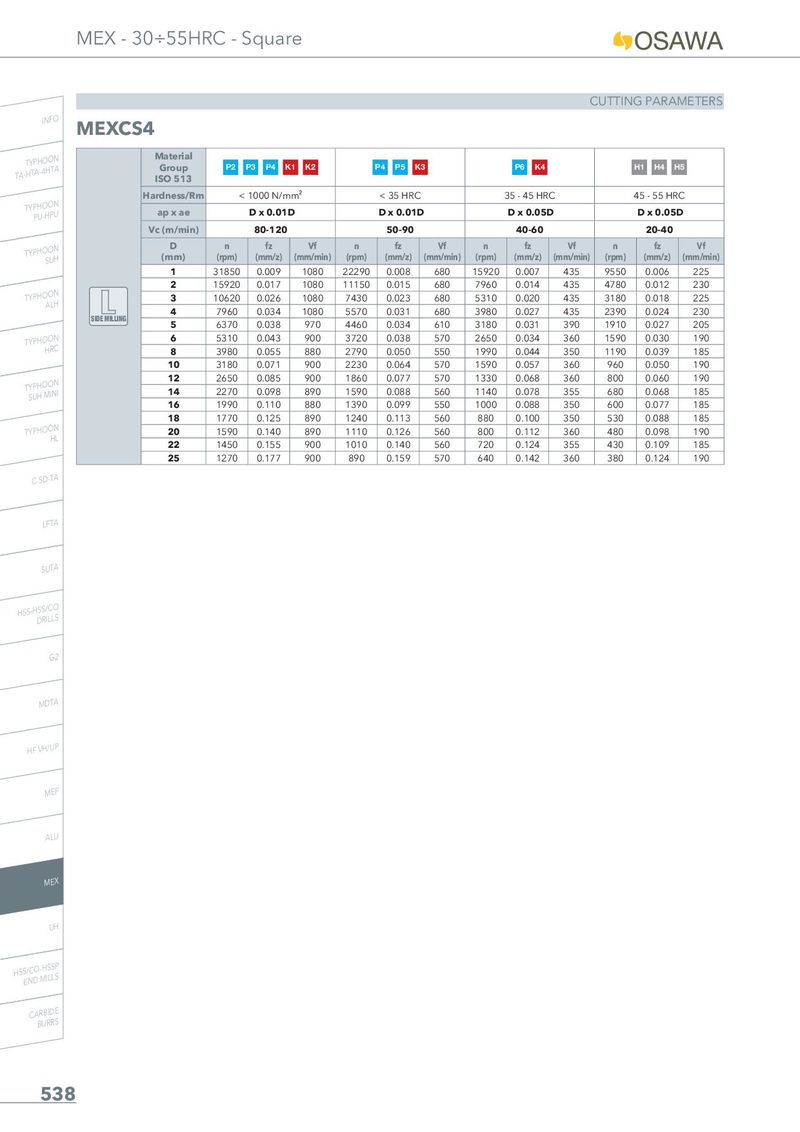

CUTTING PARAMETERS

INFO MEXCS4

Material Group ISO 513	P2	P3 P4 K	1 K2		P4 P5 K	3		P6 K4			H1 H4 H	5
Hardness/Rm		1000 N/m	m²		< 35 HRC			35 - 45 HR	C		45 - 55 HR	C
ap x ae		D x 0.01	D		D x 0.01D			D x 0.05D			D x 0.05	D
Vc (m/min)		80-120			50-90			40-60			20-40
D (mm)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)	n (rpm)	fz (mm/z)	Vf (mm/min)
1	31850	0.009	1080	22290	0.008	680	15920	0.007	435	9550	0.006	225
2	15920	0.017	1080	11150	0.015	680	7960	0.014	435	4780	0.012	230
3	10620	0.026	1080	7430	0.023	680	5310	0.020	435	3180	0.018	225
4	7960	0.034	1080	5570	0.031	680	3980	0.027	435	2390	0.024	230
5	6370	0.038	970	4460	0.034	610	3180	0.031	390	1910	0.027	205
6	5310	0.043	900	3720	0.038	570	2650	0.034	360	1590	0.030	190
8	3980	0.055	880	2790	0.050	550	1990	0.044	350	1190	0.039	185
10	3180	0.071	900	2230	0.064	570	1590	0.057	360	960	0.050	190
12	2650	0.085	900	1860	0.077	570	1330	0.068	360	800	0.060	190
14	2270	0.098	890	1590	0.088	560	1140	0.078	355	680	0.068	185
16	1990	0.110	880	1390	0.099	550	1000	0.088	350	600	0.077	185
18	1770	0.125	890	1240	0.113	560	880	0.100	350	530	0.088	185
20	1590	0.140	890	1110	0.126	560	800	0.112	360	480	0.098	190
22	1450	0.155	900	1010	0.140	560	720	0.124	355	430	0.109	185
25	1270	0.177	900	890	0.159	570	640	0.142	360	380	0.124	190
