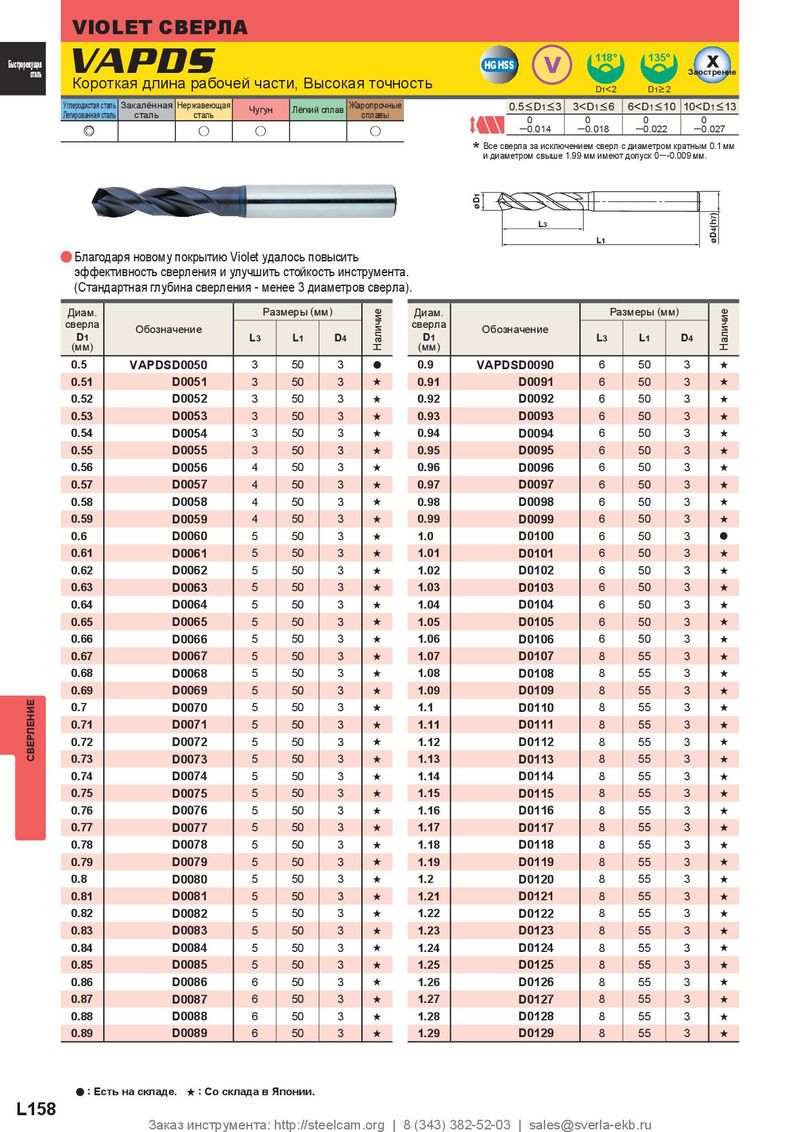

Каталог Mitsubishi Materials сверлильные инструменты - страница 159

VIOLET СВЕРЛА
Быстрорежущая
сталь VAPDS
Короткая длина рабочей части, Высокая точность
HG HSS V
118°
D1<2
135°
D1 > 2
Заострение

Углеродистая сталь Закалённая Нержавеющая Чугун Лёгкий сплав Жаропрочные 0.5 < D1 < 3 3<D1 < 6 6<D1 < 10 10<D1 < 13
Легированная сталь сталь сталь сплавы
0 0 0 0
e u u u ─ 0.014 ─ 0.018 ─ 0.022 ─ 0.027
* Ви седиаметром
сверла за исключением сверл с диаметром кратным 0.1 мм
свыше 1.99 мм имеют допуск 0 ─ -0.009 мм.


øD1


øD4(h7)
L3
L1
a Благодаря новому покрытию Violet удалось повысить
эффективность сверления и улучшить стойкость инструмента.
(Стандартная глубина сверления - менее 3 диаметров сверла).
Диам. Размеры (мм) Диам. Размеры (мм)


Наличие


Наличие
сверла сверла
Обозначение Обозначение
D1 L3 L1 D4 D1 L3 L1 D4
(мм) (мм)
0.5 VAPDSD0050 3 50 3 a 0.9 VAPDSD0090 6 50 3 s
0.51 D0051 3 50 3 s 0.91 D0091 6 50 3 s
0.52 D0052 3 50 3 s 0.92 D0092 6 50 3 s
0.53 D0053 3 50 3 s 0.93 D0093 6 50 3 s
0.54 D0054 3 50 3 s 0.94 D0094 6 50 3 s
0.55 D0055 3 50 3 s 0.95 D0095 6 50 3 s
0.56 D0056 4 50 3 s 0.96 D0096 6 50 3 s
0.57 D0057 4 50 3 s 0.97 D0097 6 50 3 s
0.58 D0058 4 50 3 s 0.98 D0098 6 50 3 s
0.59 D0059 4 50 3 s 0.99 D0099 6 50 3 s
0.6 D0060 5 50 3 s 1.0 D0100 6 50 3 a
0.61 D0061 5 50 3 s 1.01 D0101 6 50 3 s
0.62 D0062 5 50 3 s 1.02 D0102 6 50 3 s
0.63 D0063 5 50 3 s 1.03 D0103 6 50 3 s
0.64 D0064 5 50 3 s 1.04 D0104 6 50 3 s
0.65 D0065 5 50 3 s 1.05 D0105 6 50 3 s
0.66 D0066 5 50 3 s 1.06 D0106 6 50 3 s
0.67 D0067 5 50 3 s 1.07 D0107 8 55 3 s
0.68 D0068 5 50 3 s 1.08 D0108 8 55 3 s
0.69 D0069 5 50 3 s 1.09 D0109 8 55 3 s
СВЕРЛЕНИЕ


0.7 D0070 5 50 3 s 1.1 D0110 8 55 3 s
0.71 D0071 5 50 3 s 1.11 D0111 8 55 3 s
0.72 D0072 5 50 3 s 1.12 D0112 8 55 3 s
0.73 D0073 5 50 3 s 1.13 D0113 8 55 3 s
0.74 D0074 5 50 3 s 1.14 D0114 8 55 3 s
0.75 D0075 5 50 3 s 1.15 D0115 8 55 3 s
0.76 D0076 5 50 3 s 1.16 D0116 8 55 3 s
0.77 D0077 5 50 3 s 1.17 D0117 8 55 3 s
0.78 D0078 5 50 3 s 1.18 D0118 8 55 3 s
0.79 D0079 5 50 3 s 1.19 D0119 8 55 3 s
0.8 D0080 5 50 3 s 1.2 D0120 8 55 3 s
0.81 D0081 5 50 3 s 1.21 D0121 8 55 3 s
0.82 D0082 5 50 3 s 1.22 D0122 8 55 3 s
0.83 D0083 5 50 3 s 1.23 D0123 8 55 3 s
0.84 D0084 5 50 3 s 1.24 D0124 8 55 3 s
0.85 D0085 5 50 3 s 1.25 D0125 8 55 3 s
0.86 D0086 6 50 3 s 1.26 D0126 8 55 3 s
0.87 D0087 6 50 3 s 1.27 D0127 8 55 3 s
0.88 D0088 6 50 3 s 1.28 D0128 8 55 3 s
0.89 D0089 6 50 3 s 1.29 D0129 8 55 3 s


a : Есть на складе. s : Со склада в Японии.
