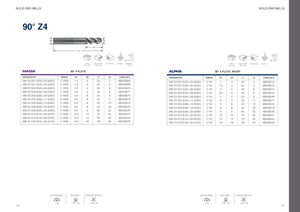

Общий каталог Lamina Technologies 2019 - 2020 - страница 96
Навигация
Общий каталог Lamina Technologies 2017 - 2018
90° Z4
4fl 4fl
38°- 41° 35°
| FACE | SHOULDER | PLUNGING | UNEQUAL | VARIABLE | FACE | SHOULDER | PLUNGING | EQUAL |
| MILLING | MILLING | HELIX | MILLING | MILLING |
90° 4 FLUTE 90° 4 FLUTE, SHORT
| DESIGNATION | GRADE | D1 | D2 | L1 | L2 | CATALOG # |
| E90 Z4 D01.0(04) L03.0(050) | LT 4000 | 1.0 | 4 | 50 | 3 | M5003568 |
| E90 Z4 D01.5(04) L05.0(050) | LT 4000 | 1.5 | 4 | 50 | 5 | M5003569 |
| E90 Z4 D02.0(04) L06.0(050) | LT 4000 | 2.0 | 4 | 50 | 6 | M5003570 |
| E90 Z4 D02.5(04) L08.0(050) | LT 4000 | 2.5 | 4 | 50 | 8 | M5003571 |
| E90 Z4 D03.0(06) L08.0(050) | LT 4000 | 3.0 | 6 | 50 | 8 | M5003572 |
| E90 Z4 D04.0(06) L11.0(050) | LT 4000 | 4.0 | 6 | 50 | 11 | M5003573 |
| E90 Z4 D05.0(06) L13.0(050) | LT 4000 | 5.0 | 6 | 50 | 13 | M5003574 |
| E90 Z4 D06.0(06) L16.0(050) | LT 4000 | 6.0 | 6 | 50 | 16 | M5003575 |
| E90 Z4 D08.0(08) L20.0(060) | LT 4000 | 8.0 | 8 | 60 | 20 | M5003576 |
| E90 Z4 D10.0(10) L22.0(072) | LT 4000 | 10.0 | 10 | 72 | 22 | M5003577 |
| E90 Z4 D12.0(12) L26.0(075) | LT 4000 | 12.0 | 12 | 75 | 26 | M5003578 |
| E90 Z4 D16.0(16) L38.0(100) | LT 4000 | 16.0 | 16 | 100 | 38 | M5003579 |
| DESIGNATION | GRADE | D1 | D2 | L1 | L2 | CATALOG # |
| E90 Z4 D01.0(04) L03.0(050) | LT 40 | 1 | 4 | 50 | 3 | M5005512 |
| E90 Z4 D01.5(04) L05.0(050) | LT 40 | 1.5 | 4 | 50 | 5 | M5005513 |
| E90 Z4 D02.0(04) L06.0(050) | LT 40 | 2 | 4 | 50 | 6 | M5005514 |
| E90 Z4 D02.5(04) L08.0(050) | LT 40 | 2.5 | 4 | 50 | 8 | M5005515 |
| E90 Z4 D03.0(04) L08.0(050) | LT 40 | 3 | 4 | 50 | 8 | M5005516 |
| E90 Z4 D04.0(04) L11.0(050) | LT 40 | 4 | 4 | 50 | 11 | M5005517 |
| E90 Z4 D05.0(06) L13.0(050) | LT 40 | 5 | 6 | 50 | 13 | M5005518 |
| E90 Z4 D06.0(06) L16.0(050) | LT 40 | 6 | 6 | 50 | 16 | M5005519 |
| E90 Z4 D08.0(08) L20.0(060) | LT 40 | 8 | 8 | 60 | 20 | M5005520 |
| E90 Z4 D10.0(10) L25.0(072) | LT 40 | 10 | 10 | 72 | 25 | M5005521 |
| E90 Z4 D12.0(12) L30.0(075) | LT 40 | 12 | 12 | 75 | 30 | M5005522 |
| E90 Z4 D16.0(16) L40.0(100) | LT 40 | 16 | 16 | 100 | 40 | M5005523 |
