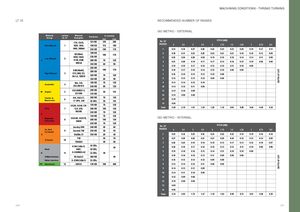

Общий каталог Lamina Technologies 2019 - 2020 - страница 172

Общий каталог Lamina Technologies 2017 - 2018

Общий каталог Lamina Technologies 2017 - 2018

MACHINING CONDITIONS - THREAD TURNING

LT 10 RECOMMENDED NUMBER OF PASSES

ISO METRIC - EXTERNAL

Material	Lamina °	Material	Hardness	Vc [m	/min]
Group	Gr. N	Examples		min	max
		C35, Ck45,	125 HB	120	200
Non Alloyed	1	1020, 1045,	190 HB	110	180
		1060, 28Mn6	250 HB	100	170
Low Alloyed	2	42CrMo4, St50, Ck60,	180 HB 230 HB	100	170
P		4140, 4340,	280 HB	70	120
		100Cr6	350 HB	60	90
		X40CrMoV5,	220 HB 280 HB	100	170
High Alloyed	3	H13, M42, D3, S6-5-2, 12Ni19	320 HB	70	120
			350 HB	60	90
Austenitic	4	304, 316,	180 HB	70	140
		X5CrNi18-9	240 HB	80	120
M Duplex	5	X2CrNiN23-4, S31500	290 HB 310 HB	50	110
Ferritic &	6	410, X6Cr17,	200 HB	70	140
Martensitic		17-4PH, 430	42 HRc	50	110
		GG20, GG40, EN-	150 HB	70	150
Grey	7	GJL-250,	200 HB	100	140
K		N030B	250 HB	70	120
			150 HB	70	150
Malleable & Nodular	8	GGG40, GGG70, 50005	200 HB	100	140
			250 HB	70	120
		Incoloy 800	240 HB	40	60
Fe, Ni & Co based	9	Inconel 700	250 HB	30	50
S		Stellite 21	350 HB	20	40
Ti based	10	T40	-	50	70
		TiAl6V4	-	40	60
Steel		X100 CrMo13, 440C,	45 HRc 50 HRc		50
H	11	G-X260NiCr42	55 HRc	30
Chilled Cast Iron		Ni-Hard 2	400 HB		40
White Cast Iron		G-X300CrMo15	55 HRc
NF Aluminium	12	AlSi12	130 HB	100	400

No. OF PASSES	4	3.5	3	2.5	2	PITCH (MM) 1.75	1.5	1.25	1	0.75	0.5
1	0.34	0.34	0.27	0.26	0.24	0.23	0.23	0.20	0.19	0.17	0.11
2	0.30	0.31	0.23	0.22	0.23	0.21	0.21	0.18	0.16	0.15	0.09
3	0.25	0.24	0.20	0.20	0.19	0.16	0.18	0.14	0.13	0.11	0.08
4	0.21	0.20	0.18	0.17	0.17	0.14	0.16	0.12	0.10	0.06	0.06
5	0.19	0.19	0.17	0.16	0.15	0.12	0.11	0.10	0.06
6	0.18	0.17	0.16	0.14	0.12	0.10	0.06	0.06				UT
7	0.16	0.16	0.15	0.13	0.10	0.08						OF C
8	0.15	0.15	0.13	0.12	0.06	0.06						PTH
9	0.15	0.14	0.12	0.10								DE
10	0.14	0.12	0.11	0.06
11	0.13	0.10	0.09
12	0.12	0.06	0.06
13	0.10
14	0.06
Total	2.48	2.18	1.87	1.56	1.26	1.10	0.95	0.80	0.64	0.49	0.34

No. OF PASSES	4	3.5	3	2.5	2	PITCH (MM 1.75	) 1.5	1.25	1	0.75	0.5
1	0.32	0.32	0.25	0.25	0.23	0.22	0.22	0.19	0.18	0.16	0.10
2	0.27	0.29	0.22	0.21	0.21	0.20	0.20	0.16	0.15	0.14	0.09
3	0.22	0.23	0.19	0.19	0.18	0.15	0.17	0.13	0.12	0.10	0.07
4	0.20	0.19	0.17	0.16	0.16	0.13	0.15	0.11	0.10	0.06	0.06
5	0.19	0.18	0.16	0.15	0.14	0.11	0.10	0.10	0.06
6	0.18	0.16	0.16	0.13	0.11	0.09	0.06	0.06				UT
7	0.16	0.15	0.14	0.12	0.09	0.08						OF C
8	0.15	0.14	0.12	0.11	0.06	0.06						PTH
9	0.14	0.13	0.11	0.09								DE
10	0.14	0.11	0.10	0.06
11	0.12	0.09	0.08
12	0.10	0.06	0.06
13	0.09
14	0.06
Total	2.34	2.05	1.76	1.47	1.18	1.04	0.90	0.75	0.61	0.46	0.32
