Общий каталог Lamina Technologies 2017 - 2018

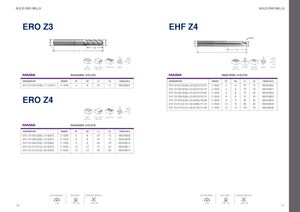

ERO Z3 EHF Z4
3fl 4fl 45° 0°
| FACE | SHOULDER | SLOTTING | EQUAL | COPY | HELICAL | EQUAL | HELIX | |
| MILLING | MILLING | MILLING | MILLING |
| ROUGHE | R, 3 FLU | TE | ||||
| DESIGNATION | GRADE | D1 | D2 | L1 | L2 | CATALOG # |
| ERO Z3 D04.0(06) L11.0(057) | LT 4000 | 4 | 6 | 57 | 11 | M5003607 |
| H | IGH F | EED, 4 F | LUTE | |||
| DESIGNATION | GRADE | D1 | D2 | L1 | L2 | CATALOG # |
| EHF Z4 D03.0(06) L02.0(070) R0.37 | LT 4000 | 3 | 6 | 70 | 12 | M5003600 |
| EHF Z4 D04.0(06) L02.0(070) R0.47 | LT 4000 | 4 | 6 | 70 | 16 | M5003601 |
| EHF Z4 D05.0(06) L02.5(070) R0.60 | LT 4000 | 5 | 6 | 70 | 20 | M5003602 |
| EHF Z4 D06.0(06) L03.0(070) R0.73 | LT 4000 | 6 | 6 | 70 | 25 | M5003603 |
| EHF Z4 D08.0(08) L04.0(080) R0.98 | LT 4000 | 8 | 8 | 80 | 30 | M5003604 |
| EHF Z4 D10.0(10) L05.0(090) R1.23 | LT 4000 | 10 | 10 | 90 | 35 | M5003605 |
| EHF Z4 D12.0(12) L06.0(100) R1.65 | LT 4000 | 12 | 12 | 100 | 40 | M5003606 |
45°
FACE SHOULDER SLOTTING EQUAL
MILLING MILLING ROUGHER, 4 FLUTE
| DESIGNATION | GRADE | D1 | D2 | L1 | L2 | CATALOG # |
| ERO Z4 D05.0(06) L13.0(057) | LT 4000 | 5 | 6 | 57 | 13 | M5003608 |
| ERO Z4 D06.0(06) L13.0(057) | LT 4000 | 6 | 6 | 57 | 13 | M5003609 |
| ERO Z4 D08.0(08) L19.0(063) | LT 4000 | 8 | 8 | 63 | 19 | M5003610 |
| ERO Z4 D10.0(10) L22.0(072) | LT 4000 | 10 | 10 | 72 | 22 | M5003611 |
| ERO Z4 D12.0(12) L26.0(083) | LT 4000 | 12 | 12 | 83 | 26 | M5003612 |
