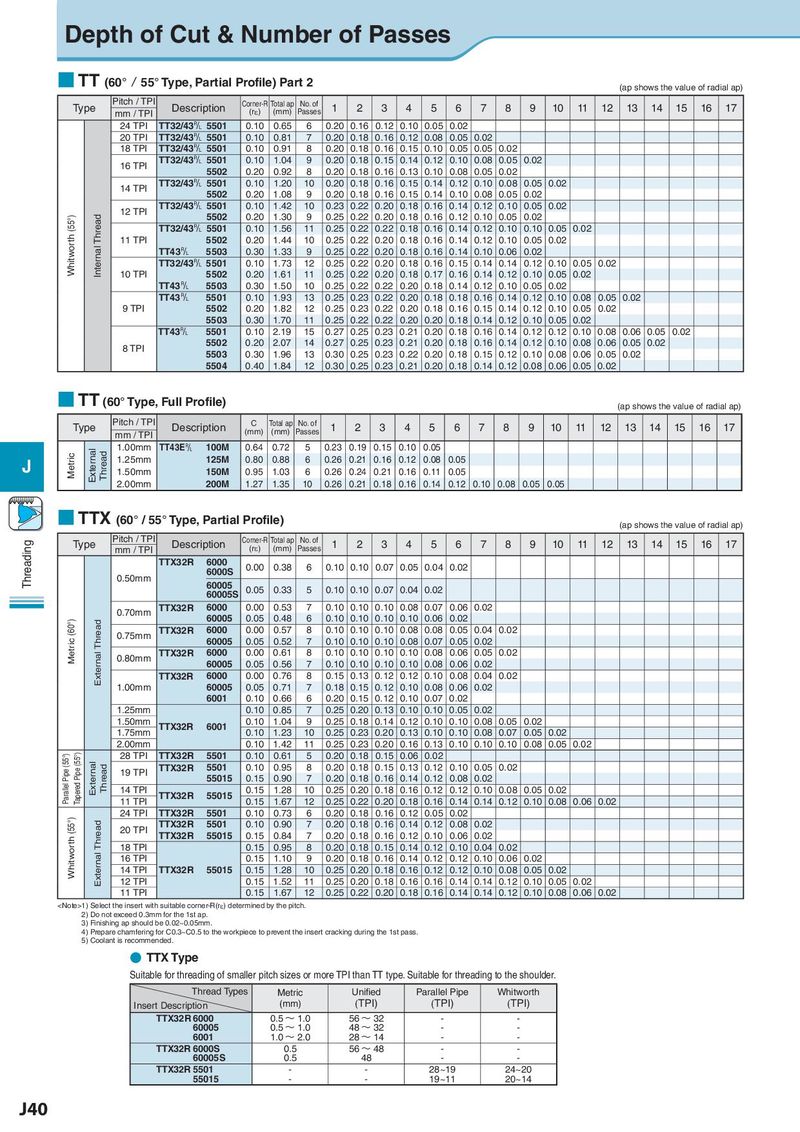

Depth of Cut & Number of Passes ■ TT (60° / 55° Type, Partial Profile) Part 2 (ap shows the value of radial ap) Type Pitch / TPI Description Corner-R Total ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 mm / TPI (rε) (mm) Passes 24 TPI TT32/43& 5501 0.10 0.65 6 0.20 0.16 0.12 0.10 0.05 0.02 20 TPI TT32/43& 5501 0.10 0.81 7 0.20 0.18 0.16 0.12 0.08 0.05 0.02 18 TPI TT32/43& 5501 0.10 0.91 8 0.20 0.18 0.16 0.15 0.10 0.05 0.05 0.02 16 TPI TT32/43& 5501 0.10 1.04 9 0.20 0.18 0.15 0.14 0.12 0.10 0.08 0.05 0.02 5502 0.20 0.92 8 0.20 0.18 0.16 0.13 0.10 0.08 0.05 0.02 14 TPI TT32/43& 5501 0.10 1.20 10 0.20 0.18 0.16 0.15 0.14 0.12 0.10 0.08 0.05 0.02 5502 0.20 1.08 9 0.20 0.18 0.16 0.15 0.14 0.10 0.08 0.05 0.02 12 TPI TT32/43& 5501 0.10 1.42 10 0.23 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.05 0.02 Whitworth (55°) Internal Thread 5502 0.20 1.30 9 0.25 0.22 0.20 0.18 0.16 0.12 0.10 0.05 0.02 TT32/43& 5501 0.10 1.56 11 0.25 0.22 0.22 0.18 0.16 0.14 0.12 0.10 0.10 0.05 0.02 11 TPI 5502 0.20 1.44 10 0.25 0.22 0.20 0.18 0.16 0.14 0.12 0.10 0.05 0.02 TT43& 5503 0.30 1.33 9 0.25 0.22 0.20 0.18 0.16 0.14 0.10 0.06 0.02 TT32/43& 5501 0.10 1.73 12 0.25 0.22 0.20 0.18 0.16 0.15 0.14 0.14 0.12 0.10 0.05 0.02 10 TPI 5502 0.20 1.61 11 0.25 0.22 0.20 0.18 0.17 0.16 0.14 0.12 0.10 0.05 0.02 TT43& 5503 0.30 1.50 10 0.25 0.22 0.22 0.20 0.18 0.14 0.12 0.10 0.05 0.02 TT43& 5501 0.10 1.93 13 0.25 0.23 0.22 0.20 0.18 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.02 9 TPI 5502 0.20 1.82 12 0.25 0.23 0.22 0.20 0.18 0.16 0.15 0.14 0.12 0.10 0.05 0.02 5503 0.30 1.70 11 0.25 0.22 0.22 0.20 0.20 0.18 0.14 0.12 0.10 0.05 0.02 TT43& 5501 0.10 2.19 15 0.27 0.25 0.23 0.21 0.20 0.18 0.16 0.14 0.12 0.12 0.10 0.08 0.06 0.05 0.02 8 TPI 5502 0.20 2.07 14 0.27 0.25 0.23 0.21 0.20 0.18 0.16 0.14 0.12 0.10 0.08 0.06 0.05 0.02 5503 0.30 1.96 13 0.30 0.25 0.23 0.22 0.20 0.18 0.15 0.12 0.10 0.08 0.06 0.05 0.02 5504 0.40 1.84 12 0.30 0.25 0.23 0.21 0.20 0.18 0.14 0.12 0.08 0.06 0.05 0.02 ■ TT (60° Type, Full Profile) (ap shows the value of radial ap) Type Pitch / TPI Description C Total ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 mm / TPI (mm) (mm) Passes External Thread 1.00mm TT43E& 100M 0.64 0.72 5 0.23 0.19 0.15 0.10 0.05 J Metric 1.25mm 125M 0.80 0.88 6 0.26 0.21 0.16 0.12 0.08 0.05 1.50mm 150M 0.95 1.03 6 0.26 0.24 0.21 0.16 0.11 0.05 2.00mm 200M 1.27 1.35 10 0.26 0.21 0.18 0.16 0.14 0.12 0.10 0.08 0.05 0.05 ■ TTX (60° / 55° Type, Partial Profile) (ap shows the value of radial ap) Threading Type Pitch / TPI Description Corner-R Total ap No. of 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 mm / TPI (rε) (mm) Passes TTX32R 6000 0.00 0.38 6 0.10 0.10 0.07 0.05 0.04 0.02 0.50mm 6000S 60005 0.05 0.33 5 0.10 0.10 0.07 0.04 0.02 60005S 0.70mm TTX32R 6000 0.00 0.53 7 0.10 0.10 0.10 0.08 0.07 0.06 0.02 Metric (60°) External Thread 60005 0.05 0.48 6 0.10 0.10 0.10 0.10 0.06 0.02 0.75mm TTX32R 6000 0.00 0.57 8 0.10 0.10 0.10 0.08 0.08 0.05 0.04 0.02 60005 0.05 0.52 7 0.10 0.10 0.10 0.08 0.07 0.05 0.02 0.80mm TTX32R 6000 0.00 0.61 8 0.10 0.10 0.10 0.10 0.08 0.06 0.05 0.02 60005 0.05 0.56 7 0.10 0.10 0.10 0.10 0.08 0.06 0.02 TTX32R 6000 0.00 0.76 8 0.15 0.13 0.12 0.12 0.10 0.08 0.04 0.02 1.00mm 60005 0.05 0.71 7 0.18 0.15 0.12 0.10 0.08 0.06 0.02 6001 0.10 0.66 6 0.20 0.15 0.12 0.10 0.07 0.02 1.25mm 0.10 0.85 7 0.25 0.20 0.13 0.10 0.10 0.05 0.02 1.50mm TTX32R 6001 0.10 1.04 9 0.25 0.18 0.14 0.12 0.10 0.10 0.08 0.05 0.02 1.75mm 0.10 1.23 10 0.25 0.23 0.20 0.13 0.10 0.10 0.08 0.07 0.05 0.02 2.00mm 0.10 1.42 11 0.25 0.23 0.20 0.16 0.13 0.10 0.10 0.10 0.08 0.05 0.02 Parallel Pipe (55°) Tapered Pipe (55°) 28 TPI TTX32R 5501 0.10 0.61 5 0.20 0.18 0.15 0.06 0.02 External Thread 19 TPI TTX32R 5501 0.10 0.95 8 0.20 0.18 0.15 0.13 0.12 0.10 0.05 0.02 55015 0.15 0.90 7 0.20 0.18 0.16 0.14 0.12 0.08 0.02 14 TPI TTX32R 55015 0.15 1.28 10 0.25 0.20 0.18 0.16 0.12 0.12 0.10 0.08 0.05 0.02 11 TPI 0.15 1.67 12 0.25 0.22 0.20 0.18 0.16 0.14 0.14 0.12 0.10 0.08 0.06 0.02 Whitworth (55°) 24 TPI TTX32R 5501 0.10 0.73 6 0.20 0.18 0.16 0.12 0.05 0.02 External Thread 20 TPI TTX32R 5501 0.10 0.90 7 0.20 0.18 0.16 0.14 0.12 0.08 0.02 TTX32R 55015 0.15 0.84 7 0.20 0.18 0.16 0.12 0.10 0.06 0.02 18 TPI 0.15 0.95 8 0.20 0.18 0.15 0.14 0.12 0.10 0.04 0.02 16 TPI 0.15 1.10 9 0.20 0.18 0.16 0.14 0.12 0.12 0.10 0.06 0.02 14 TPI TTX32R 55015 0.15 1.28 10 0.25 0.20 0.18 0.16 0.12 0.12 0.10 0.08 0.05 0.02 12 TPI 0.15 1.52 11 0.25 0.20 0.18 0.16 0.16 0.14 0.14 0.12 0.10 0.05 0.02 11 TPI 0.15 1.67 12 0.25 0.22 0.20 0.18 0.16 0.14 0.14 0.12 0.10 0.08 0.06 0.02 1) Select the insert with suitable corner-R(rε) determined by the pitch. 2) Do not exceed 0.3mm for the 1st ap. 3) Finishing ap should be 0.02~0.05mm. 4) Prepare chamfering for C0.3~C0.5 to the workpiece to prevent the insert cracking during the 1st pass. 5) Coolant is recommended. ● TTX Type Suitable for threading of smaller pitch sizes or more TPI than TT type. Suitable for threading to the shoulder. Thread Types Metric Unified Parallel Pipe Whitworth Insert Description (mm) (TPI) (TPI) (TPI) TTX32R 6000 0.5 〜 1.0 56 〜 32 - - 60005 0.5 〜 1.0 48 〜 32 - - 6001 1.0 〜 2.0 28 〜 14 - - TTX32R 6000S 0.5 56 〜 48 - - 60005S 0.5 48 - - TTX32R 5501 - - 28~19 24~20 55015 - - 19~11 20~14 J40
