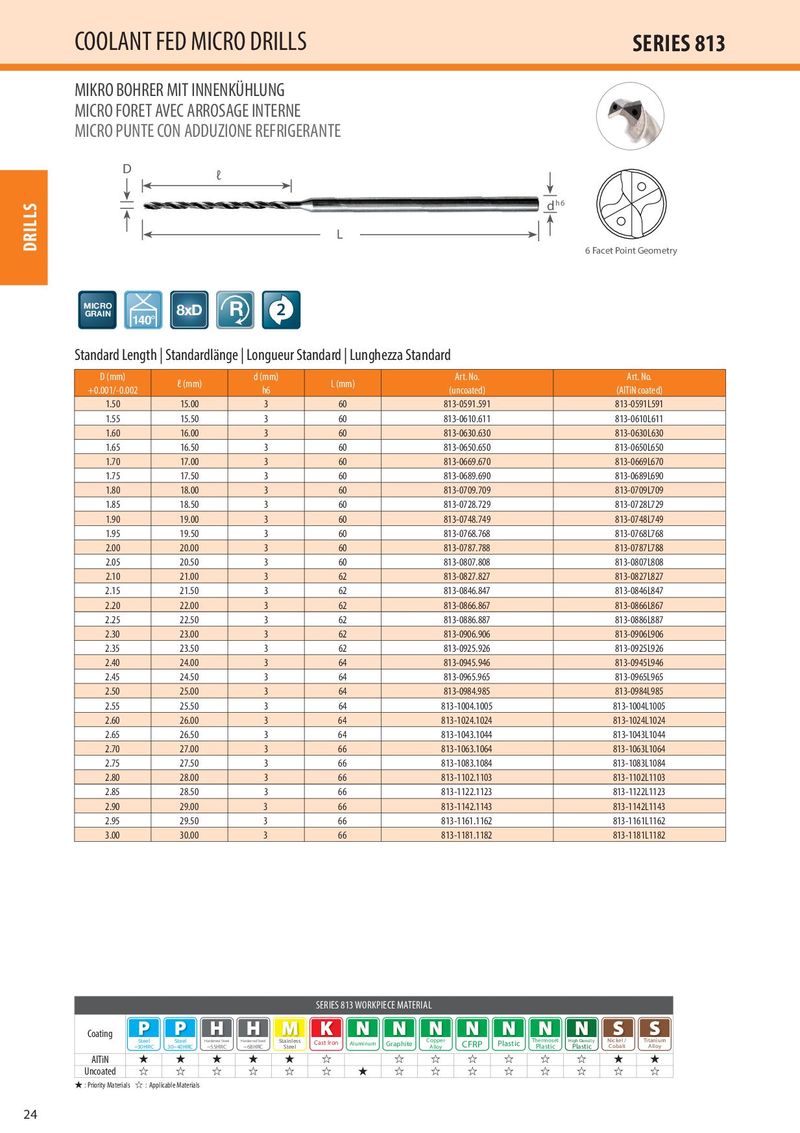

MIKRO BOHRER MIT INNENKÜHLUNG
MICRO FORET AVEC ARROSAGE INTERNE
MICRO PUNTE CON ADDUZIONE REFRIGERANTE
D ℓ
L
MICRO 8xD R 2
GRAIN 140° Standard Length | Standardlänge | Longueur Standard | Lunghezza Standard
d h6
6 Facet Point Geometry
| D (mm) +0.001/-0.002 | ℓ (mm) | d (mm) h6 | L (mm) | Art. No. (uncoated) | Art. No. (AlTiN coated) |
| 1.50 | 15.00 | 3 | 60 | 813-0591.591 | 813-0591L591 |
| 1.55 | 15.50 | 3 | 60 | 813-0610.611 | 813-0610L611 |
| 1.60 | 16.00 | 3 | 60 | 813-0630.630 | 813-0630L630 |
| 1.65 | 16.50 | 3 | 60 | 813-0650.650 | 813-0650L650 |
| 1.70 | 17.00 | 3 | 60 | 813-0669.670 | 813-0669L670 |
| 1.75 | 17.50 | 3 | 60 | 813-0689.690 | 813-0689L690 |
| 1.80 | 18.00 | 3 | 60 | 813-0709.709 | 813-0709L709 |
| 1.85 | 18.50 | 3 | 60 | 813-0728.729 | 813-0728L729 |
| 1.90 | 19.00 | 3 | 60 | 813-0748.749 | 813-0748L749 |
| 1.95 | 19.50 | 3 | 60 | 813-0768.768 | 813-0768L768 |
| 2.00 | 20.00 | 3 | 60 | 813-0787.788 | 813-0787L788 |
| 2.05 | 20.50 | 3 | 60 | 813-0807.808 | 813-0807L808 |
| 2.10 | 21.00 | 3 | 62 | 813-0827.827 | 813-0827L827 |
| 2.15 | 21.50 | 3 | 62 | 813-0846.847 | 813-0846L847 |
| 2.20 | 22.00 | 3 | 62 | 813-0866.867 | 813-0866L867 |
| 2.25 | 22.50 | 3 | 62 | 813-0886.887 | 813-0886L887 |
| 2.30 | 23.00 | 3 | 62 | 813-0906.906 | 813-0906L906 |
| 2.35 | 23.50 | 3 | 62 | 813-0925.926 | 813-0925L926 |
| 2.40 | 24.00 | 3 | 64 | 813-0945.946 | 813-0945L946 |
| 2.45 | 24.50 | 3 | 64 | 813-0965.965 | 813-0965L965 |
| 2.50 | 25.00 | 3 | 64 | 813-0984.985 | 813-0984L985 |
| 2.55 | 25.50 | 3 | 64 | 813-1004.1005 | 813-1004L1005 |
| 2.60 | 26.00 | 3 | 64 | 813-1024.1024 | 813-1024L1024 |
| 2.65 | 26.50 | 3 | 64 | 813-1043.1044 | 813-1043L1044 |
| 2.70 | 27.00 | 3 | 66 | 813-1063.1064 | 813-1063L1064 |
| 2.75 | 27.50 | 3 | 66 | 813-1083.1084 | 813-1083L1084 |
| 2.80 | 28.00 | 3 | 66 | 813-1102.1103 | 813-1102L1103 |
| 2.85 | 28.50 | 3 | 66 | 813-1122.1123 | 813-1122L1123 |
| 2.90 | 29.00 | 3 | 66 | 813-1142.1143 | 813-1142L1143 |
| 2.95 | 29.50 | 3 | 66 | 813-1161.1162 | 813-1161L1162 |
| 3.00 | 30.00 | 3 | 66 | 813-1181.1182 | 813-1181L1182 |
SERIES 813 WORKPIECE MATERIAL Coating
| Steel | Steel | Hardened Steel | Hardened Steel | Stainless | Cast Iron | Graphite | Copper | CFRP | Plastic | Thermoset | High Density | Nickel / | Titanium | ||
| ~30HRC | 30~40HRC | ~55HRC | ~68HRC | Steel | Aluminum | Alloy | Plastic | Plastic | Cobalt | Alloy | |||||
| AlTiN | ★ | ★ | ★ | ★ | ★ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ☆ | ★ | ★ |
