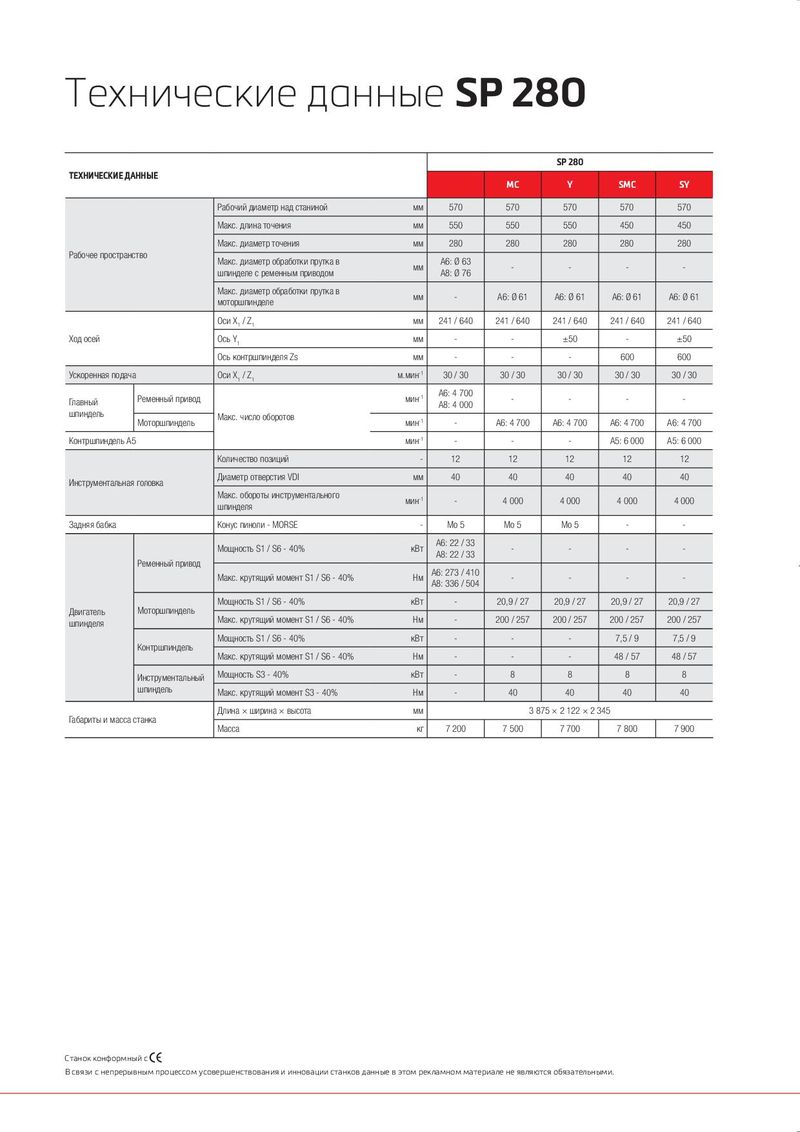

| ТЕХНИЧЕСКИЕ АННЫЕ | SP 280 | ||||||
| Д | MC | Y | SMC | SY | |||
| Рабочий диаметр над станиной | мм | 570 | 570 | 570 | 570 | 570 | |
| Макс. длина точения | мм | 550 | 550 | 550 | 450 | 450 | |
| Макс. диаметр точения | мм | 280 | 280 | 280 | 280 | 280 | |
| Рабочее пространство | Макс. диаметр обработки прутка в шпинделе с ременным приводом | мм | A6: Ø 63 A8: Ø 76 | - | - | - | - |
| Макс. диаметр обработки прутка в моторшпинделе | мм | - | A6: Ø 61 | A6: Ø 61 | A6: Ø 61 | A6: Ø 61 | |
| Оси X1/ Z1 | мм | 241 / 640 | 241 / 640 | 241 / 640 | 241 / 640 | 241 / 640 | |
| Ход осей | Ось Y1 | мм | - | - | ±50 | - | ±50 |
| Ось контршпинделя Zs | мм | - | - | - | 600 | 600 | |
| Ускоренная подача | Оси X1/ Z1 | м.мин-1 | 30 / 30 | 30 / 30 | 30 / 30 | 30 / 30 | 30 / 30 |
| Главный Ременный привод | мин-1 | A6: 4 700 A8: 4 000 | - | - | - | - | |
| шпиндель Моторшпиндель | Макс. число оборотов | мин-1 | - | A6: 4 700 | A6: 4 700 | A6: 4 700 | A6: 4 700 |
| Контршпиндель A5 | мин-1 | - | - | - | A5: 6 000 | A5: 6 000 | |
| Количество позиций | - | 12 | 12 | 12 | 12 | 12 | |
| Инструментальная головка | Диаметр отверстия VDI | мм | 40 | 40 | 40 | 40 | 40 |
| Макс. обороты инструментального шпинделя | мин-1 | - | 4 000 | 4 000 | 4 000 | 4 000 | |
| Задняя бабка | Конус пиноли - MORSE | - | Mo 5 | Mo 5 | Mo 5 | - | - |
| Рй | Мощность S1 / S6 - 40% | кВт | A6: 22 / 33 A8: 22 / 33 | - | - | - | - |
| еменны привод | Макс. крутящий момент S1 / S6 - 40% | Нм | A6: 273 / 410 A8: 336 / 504 | - | - | - | - |
| Мощность S1 / S6 - 40% | кВт | - | 20,9 / 27 | 20,9 / 27 | 20,9 / 27 | 20,9 / 27 | |
| Двигатель шпинделя Моторшпиндель | Макс. крутящий момент S1 / S6 - 40% | Нм | - | 200 / 257 | 200 / 257 | 200 / 257 | 200 / 257 |
| Мощность S1 / S6 - 40% | кВт | - | - | - | 7,5 / 9 | 7,5 / 9 | |
| Контршпиндель | Макс. крутящий момент S1 / S6 - 40% | Нм | - | - | - | 48 / 57 | 48 / 57 |
| Инструментальный | Мощность S3 - 40% | кВт | - | 8 | 8 | 8 | 8 |
| шпиндель | Макс. крутящий момент S3 - 40% | Нм | - | 40 | 40 | 40 | 40 |
| Длина × ширина × высота | мм | 3 8 | 75 × 2 122 × 2 | 345 | |||
| Габариты и масса станка | Масса | кг | 7 200 | 7 500 | 7 700 | 7 800 | 7 900 |
