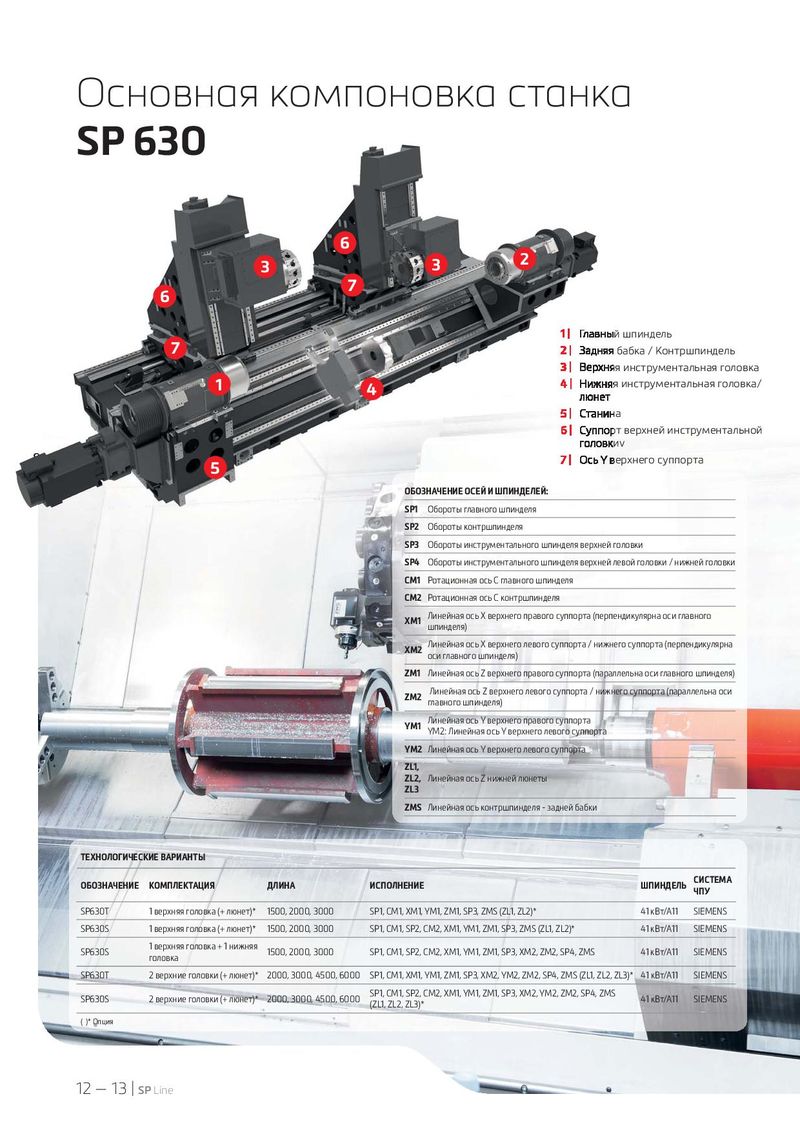

SP 630

6

3 3 2

7

6

1 | Главный шпиндель

7 2 |

Задняя бабка / Контршпиндель

3 | Верхняя инструментальная головка

1 4 4 |

Нижняя инструментальная головка/

люнет

5 | Станина

6 | Суппорт верхней инструментальной

головкиv

5 7 | Ось Y верхнего суппорта

ОБОЗНАЧЕНИЕ ОСЕЙ И ШПИНДЕЛЕЙ: SP1 Обороты главного шпинделя SP2 Обороты контршпинделя SP3 Обороты инструментального шпинделя верхней головки SP4 Обороты инструментального шпинделя верхней левой головки / нижней головки CM1 Ротационная ось С главного шпинделя CM2 Ротационная ось С контршпинделя Линейная ось Х верхнего правого суппорта (перпендикулярна оси главного XM1 шпинделя) XM2 Линейная ось Х верхнего левого суппорта / нижнего суппорта (перпендикулярна оси главного шпинделя) ZM1 Линейная ось Z верхнего правого суппорта (параллельна оси главного шпинделя) ZM2 Линейная ось Z верхнего левого суппорта / нижнего суппорта (параллельна оси главного шпинделя) Линейная ось Y верхнего правого суппорта YM1 YM2: Линейная ось Y верхнего левого суппорта YM2 Линейная ось Y верхнего левого суппорта ZL1, ZL2, Линейная ось Z нижней люнеты ZL3 ZMS Линейная ось контршпинделя - задней бабки

ТЕХНОЛОГИЧЕСКИЕ ВАРИАНТЫ

ОБОЗНАЧЕНИЕ КОМПЛЕКТАЦИЯ ДЛИНА ИСПОЛНЕНИЕ ШПИНДЕЛЬ СИСТЕМА

ЧПУ

SP630T1 верхняя головка (+ люнет)* 1500, 2000, 3000SP1, CM1, XM1, YM1, ZM1, SP3, ZMS (ZL1, ZL2)*41 кВт/A11SIEMENS
SP630S1 верхняя головка (+ люнет)* 1500, 2000, 3000SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, ZMS (ZL1, ZL2)*41 кВт/A11SIEMENS
SP630S1 верхняя головка + 1 нижняя1500, 2000, 3000SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, XM2, ZM2, SP4, ZMS41 кВт/A11SIEMENS

головка

SP630T2 верхние головки (+ люнет)* 2000, 3000, 4500, 6000 SP1, CM1, XM1, YM1, ZM1, SP3, XM2, YM2, ZM2, SP4, ZMS (ZL1, ZL2, ZL3)* 41 кВт/A11SIEMENS
SP630S2 верхние головки (+ люнет)* 2000, 3000, 4500, 6000 SP1, CM1, SP2, CM2, XM1, YM1, ZM1, SP3, XM2, YM2, ZM2, SP4, ZMS (ZL1, ZL2, ZL3)*41 кВт/A11SIEMENS

( )* Опция
