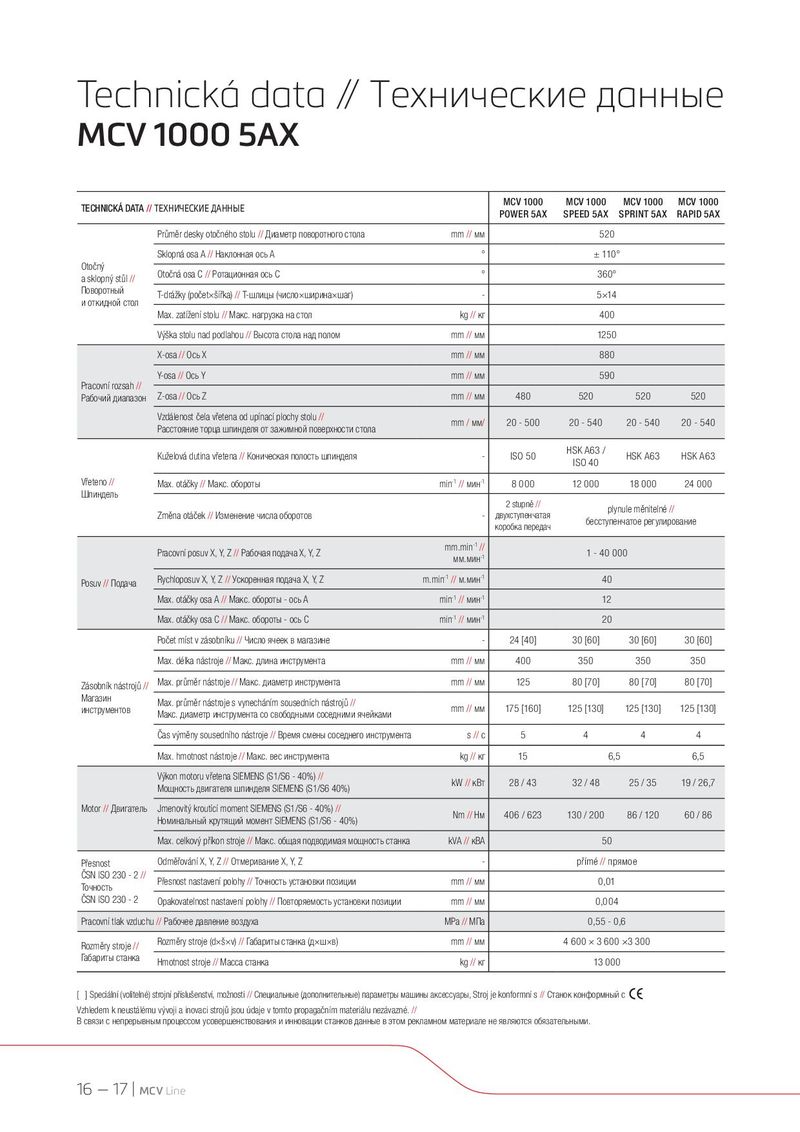

Technická data // Технические данные
MCV 1000 5AX
| TECHNICKÁ DATA// | ТЕХНИЧЕСКИЕ ДАННЫЕ | MCV 1000 POWER 5AX | MCV 1000 SPEED 5AX | MCV 1000 SPRINT 5AX | MCV 1000 RAPID 5AX | |
| Průměr desky otočného stolu//Диаметр поворотного стола | mm//мм | 520 | ||||
| Sklopná osa A//Наклонная ось А | ° | ± 110 | ° | |||
| Otočný a sklopný stůl// | Otočná osa C//Ротационная ось С | ° | 360° | |||
| Поворотный и откидной стол | T-drážky (početךířka)//T-шлицы (число×ширина×шаг) | - | 5×14 | |||
| Max. zatížení stolu//Maкс. нагрузка на стол | kg//кг | 400 | ||||
| Výška stolu nad podlahou//Высота стола над полом | mm//мм | 1250 | ||||
| X-osa//Ось X | mm//мм | 880 | ||||
| Pracovní rozsah// | Y-osa//Ось Y | mm//мм | 590 | |||
| Рабочий диапазон | Z-osa//Ось Z | mm//мм | 480 | 520 | 520 | 520 |
| Vzdálenost čela vřetena od upínací plochy stolu// Расстояние торца шпинделя от зажимной поверхности стола | mm/мм/ | 20 - 500 | 20 - 540 | 20 - 540 | 20 - 540 | |
| Kuželová dutina vřetena//Коническая полость шпинделя | - | ISO 50 | HSK A63 / ISO 40 | HSK A63 | HSK A63 | |
| Vřeteno// Ш | Max. otáčky//Макс. обороты | min-1 //мин-1 | 8 000 | 12 000 | 18 000 | 24 000 |
| пиндель | Změna otáček//Изменение числа оборотов | - | 2 stupně// двухступенчатая коробка передач | ply бесступе | nule měnitelné/ нчатое регулир | / ование |
| Pracovní posuv X, Y, Z//Рабочая подача X, Y, Z | mm.min-1 // мм.мин-1 | 1 - 40 0 | 00 | |||
| Posuv//Подача | Rychloposuv X, Y, Z//Ускоренная подача X, Y, Z | m.min-1 //м.мин-1 | 40 | |||
| Max. otáčky osa A//Макс. обороты - ось A | min-1 //мин-1 | 12 | ||||
| Max. otáčky osa C//Макс. обороты - ось С | min-1 //мин-1 | 20 | ||||
| Počet míst v zásobníku//Число ячеек в магазине | - | 24 [40] | 30 [60] | 30 [60] | 30 [60] | |
| Max. délka nástroje//Макс. длина инструмента | mm//мм | 400 | 350 | 350 | 350 | |
| Zásobník nástrojů// | Max. průměr nástroje//Макс. диаметр инструмента | mm//мм | 125 | 80 [70] | 80 [70] | 80 [70] |
| Магазин инструментов | Max. průměr nástroje s vynecháním sousedních nástrojů// Макс. диаметр инструмента со свободными соседними ячейками | mm//мм | 175 [160] | 125 [130] | 125 [130] | 125 [130] |
| Čas výměny sousedního nástroje//Время смены соседнего инструмента | s//с | 5 | 4 | 4 | 4 | |
| Max. hmotnost nástroje//Макс. вес инструмента | kg//кг | 15 | 6, | 5 | 6,5 | |
| Výkon motoru vřetena SIEMENS (S1/S6 - 40%)// Мощность двигателя шпинделя SIEMENS (S1/S6 40%) | kW//кВт | 28 / 43 | 32 / 48 | 25 / 35 | 19 / 26,7 | |
| Motor//Двигатель | Jmenovitý kroutící moment SIEMENS (S1/S6 - 40%)// Номинальный крутящий момент SIEMENS (S1/S6 - 40%) | Nm//Нм | 406 / 623 | 130 / 200 | 86 / 120 | 60 / 86 |
| Max. celkový příkon stroje//Макс. общая подводимая мощность станка | kVA//кВА | 50 | ||||
| Přesnost | Odměřování X, Y, Z//Отмеривание X, Y, Z | - | přímé//пр | ямое | ||
| ČSN ISO 230 - 2// Точность | Přesnost nastavení polohy//Точность установки позиции | mm//мм | 0,01 | |||
| ČSN ISO 230 - 2 | Opakovatelnost nastavení polohy//Повторяемость установки позиции | mm//мм | 0,004 | |||
| Pracovní tlak vzduch | u//Рабочее давление воздуха | MPa//МПа | 0,55 - 0 | ,6 | ||
| Rozměry stroje// | Rozměry stroje (dך×v)//Габариты станка (д×ш×в) | mm//мм | 4 600 × 3 600 | ×3 300 | ||
| Габариты станка | Hmotnost stroje//Масса станка | kg//кг | 13 00 | 0 |
[ ] Speciální (volitelné) strojní příslušenství, možnosti // Специальные (дополнительные) параметры машины аксессуары, Stroj je konformní s // Станок конформный с Vzhledem k neustálému vývoji a inovaci strojů jsou údaje v tomto propagačním materiálu nezávazné. // В связи с непрерывным процессом усовершенствования и инновации станков данные в этом рекламном материале не являются обязательными.
