Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024 - страница 3

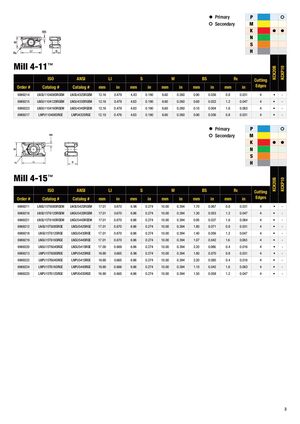

• Primary P • • Secondary M K • • N S H Mill 4-11™ KCK20B KCKP10 ISO ANSI LI S W BS Rε Cutting Order # Catalog # Catalog # mm in mm in mm in mm in mm in Edges 6969214 LNGU110408SRGEM LNGU432SRGEM 12.16 0.479 4.83 0.190 6.60 0.260 0.90 0.036 0.8 0.031 4 • - 6969215 LNGU110412SRGEM LNGU433SRGEM 12.16 0.479 4.83 0.190 6.60 0.260 0.60 0.022 1.2 0.047 4 • - 6969223 LNGU110416SRGEM LNGU434SRGEM 12.16 0.479 4.83 0.190 6.60 0.260 0.10 0.004 1.6 0.063 4 • - 6969217 LNPU110408SRGE LNPU432SRGE 12.10 0.476 4.83 0.190 6.60 0.260 0.90 0.036 0.8 0.031 4 • - • Primary P • • Secondary M K • • N S Rε LI H Mill 4-15™ KCK20B KCKP10 ISO ANSI LI S W BS Rε Cutting Order # Catalog # Catalog # mm in mm in mm in mm in mm in Edges 6969211 LNGU15T608SRGEM LNGU542SRGEM 17.01 0.670 6.96 0.274 10.00 0.394 1.70 0.067 0.8 0.031 4 • - 6969216 LNGU15T612SRGEM LNGU543SRGEM 17.01 0.670 6.96 0.274 10.00 0.394 1.30 0.053 1.2 0.047 4 • - 6969221 LNGU15T616SRGEM LNGU544SRGEM 17.01 0.670 6.96 0.274 10.00 0.394 0.95 0.037 1.6 0.064 4 • - 6969212 LNGU15T608SRGE LNGU542SRGE 17.01 0.670 6.96 0.274 10.00 0.394 1.80 0.071 0.8 0.031 4 • - 6969218 LNGU15T612SRGE LNGU543SRGE 17.01 0.670 6.96 0.274 10.00 0.394 1.40 0.056 1.2 0.047 4 • - 6969219 LNGU15T616SRGE LNGU544SRGE 17.01 0.670 6.96 0.274 10.00 0.394 1.07 0.042 1.6 0.063 4 • - 6969220 LNGU15T604SRGE LNGU541SRGE 17.00 0.669 6.96 0.274 10.00 0.394 2.20 0.086 0.4 0.016 4 • - 6969213 LNPU15T608SRGE LNPU542SRGE 16.90 0.665 6.96 0.274 10.00 0.394 1.80 0.070 0.8 0.031 4 • - 6969222 LNPU15T604SRGE LNPU541SRGE 16.90 0.665 6.96 0.274 10.00 0.394 2.20 0.085 0.4 0.016 4 • - 6969224 LNPU15T616SRGE LNPU544SRGE 16.90 0.666 6.96 0.274 10.00 0.394 1.10 0.042 1.6 0.063 4 • - 6969225 LNPU15T612SRGE LNPU543SRGE 16.90 0.665 6.96 0.274 10.00 0.394 1.50 0.058 1.2 0.047 4 • - 3
