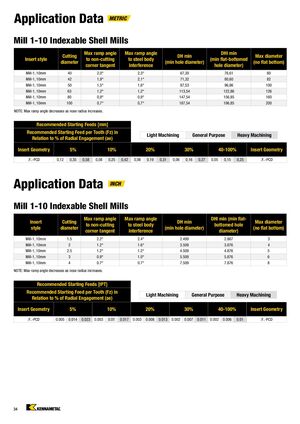

Данные применения • МЕТРИЧЕСКИЕ
Mill 1-10 • Сменные кольцевые фрезы
| Стиль вставки | Диаметр резания (мм) | Max угол наклона к некромному углу | Max угол наклона к корпусу из стали | DH min (минимальный диаметр отверстия) | DHI min (минимальный диаметр плоскодонного отверстия) | Max диаметр (без плоского дна) |
|---|---|---|---|---|---|---|
| Mill-1, 10мм | 40 | 2,0° | 2,3° | 67,30 | 76,61 | 80 |
| Mill-1, 10мм | 42 | 1,9° | 2,1° | 71,32 | 80,60 | 82 |
| Mill-1, 10мм | 50 | 1,5° | 1,6° | 87,53 | 96,86 | 100 |
| Mill-1, 10мм | 63 | 1,2° | 1,2° | 113,54 | 122,86 | 126 |
| Mill-1, 10мм | 80 | 0,9° | 0,9° | 147,54 | 156,85 | 160 |
| Mill-1, 10мм | 100 | 0,7° | 0,7° | 187,54 | 196,85 | 200 |
Примечание: Max угол наклона уменьшается при увеличении радиуса носика.
Рекомендуемые начальные подачи (мм)
| Стиль вставки | 5% | 10% | 20% | 30% | 40-100% | Стиль вставки | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рекомендуемая подача на зуб (Fz) по отношению к % радиального вхождения (ae) | ||||||||||||||||
| .F..-PCD | 0,12 | 0,35 | 0,58 | 0,08 | 0,25 | 0,42 | 0,06 | 0,19 | 0,31 | 0,06 | 0,16 | 0,27 | 0,05 | 0,15 | 0,25 | .F..-PCD |
Данные применения • ДЮЙМОВЫЕ
Mill 1-10 • Сменные кольцевые фрезы
| Стиль вставки | Диаметр резания | Max угол наклона к некромному углу | Max угол наклона к корпусу из стали | DH min (минимальный диаметр отверстия) | DHI min (минимальный диаметр плоскодонного отверстия) | Max диаметр (без плоского дна) |
|---|---|---|---|---|---|---|
| Mill-1, 10мм | 1.5 | 2.2° | 2.4° | 2.499 | 2.867 | 3 |
| Mill-1, 10мм | 2 | 1.2° | 1.6° | 3.509 | 3.876 | 4 |
| Mill-1, 10мм | 2.5 | 1.2° | 1.2° | 4.509 | 4.876 | 5 |
| Mill-1, 10мм | 3 | 0.9° | 1.0° | 5.509 | 5.876 | 6 |
| Mill-1, 10мм | 4 | 0.7° | 0.7° | 7.509 | 7.876 | 8 |
Примечание: Max угол наклона уменьшается при увеличении радиуса носика.
Рекомендуемые начальные подачи (IPT)
| Стиль вставки | 5% | 10% | 20% | 30% | 40-100% | Стиль вставки | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Рекомендуемая подача на зуб (Fz) по отношению к % радиального вхождения (ae) | ||||||||||||||||
| .F..-PCD | 0.005 | 0.014 | 0.023 | 0.003 | 0.01 | 0.017 | 0.003 | 0.008 | 0.013 | 0.002 | 0.007 | 0.011 | 0.002 | 0.006 | 0.01 | .F..-PCD |
