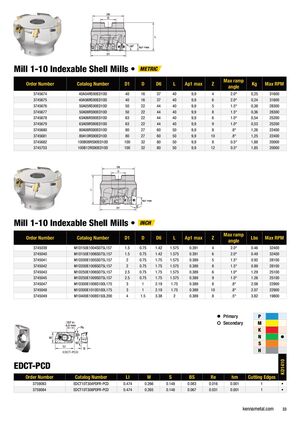

Mill 1-10 • Сменные кольцевые фрезы • МЕТРИЧЕСКИЕ
| Номер заказа | Номер каталога | D1 (мм) | D (мм) | D6 (мм) | L (мм) | Ap1 max (мм) | Z | Max угол наклона | Масса (кг) | Max об/мин |
|---|---|---|---|---|---|---|---|---|---|---|
| 3745674 | 40A04RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 4 | 2,0° | 0,25 | 31600 |
| 3745675 | 40A06RS90ED10D | 40 | 16 | 37 | 40 | 9,9 | 6 | 2,0° | 0,24 | 31600 |
| 3745676 | 50A05RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 5 | 1,5° | 0,38 | 28300 |
| 3745677 | 50A08RS90ED10D | 50 | 22 | 44 | 40 | 9,9 | 8 | 1,5° | 0,36 | 28300 |
| 3745678 | 63A06RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 6 | 1,0° | 0,54 | 25200 |
| 3745679 | 63A09RS90ED10D | 63 | 22 | 44 | 40 | 9,9 | 9 | 1,0° | 0,53 | 25200 |
| 3745680 | 80A08RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 8 | 0,8° | 1,26 | 22400 |
| 3745681 | 80A10RS90ED10D | 80 | 27 | 60 | 50 | 9,9 | 10 | 0,8° | 1,25 | 22400 |
| 3745682 | 100B08RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 8 | 0,5° | 1,88 | 20000 |
| 3745703 | 100B12RS90ED10D | 100 | 32 | 80 | 50 | 9,9 | 12 | 0,5° | 1,85 | 20000 |
Mill 1-10 • Сменные кольцевые фрезы • ДЮЙМОВЫЕ
| Номер заказа | Номер каталога | D1 | D | D6 | L | Ap1 max | Z | Max угол наклона | Масса (фунты) | Max об/мин |
|---|---|---|---|---|---|---|---|---|---|---|
| 3745039 | M1D150E1004S075L157 | 1.5 | 0.75 | 1.42 | 1.575 | 0.391 | 4 | 2,0° | 0,46 | 32400 |
| 3745040 | M1D150E1006S075L157 | 1.5 | 0.75 | 1.42 | 1.575 | 0.391 | 6 | 2,0° | 0,49 | 32400 |
| 3745041 | M1D200E1005S075L157 | 2 | 0.75 | 1.75 | 1.575 | 0.389 | 5 | 1,5° | 0,92 | 28100 |
| 3745042 | M1D200E1008S075L157 | 2 | 0.75 | 1.75 | 1.575 | 0.389 | 8 | 1,5° | 0,89 | 28100 |
| 3745043 | M1D250E1006S075L157 | 2.5 | 0.75 | 1.75 | 1.575 | 0.389 | 6 | 1,0° | 1,29 | 25100 |
| 3745045 | M1D250E1009S075L157 | 2.5 | 0.75 | 1.75 | 1.575 | 0.389 | 9 | 1,0° | 1,26 | 25100 |
| 3745047 | M1D300E1008S100L175 | 3 | 1 | 2.19 | 1.75 | 0.389 | 8 | 0,8° | 2,08 | 22900 |
| 3745048 | M1D300E1010S100L175 | 3 | 1 | 2.19 | 1.75 | 0.389 | 10 | 0,8° | 2,07 | 22900 |
| 3745049 | M1D400E1008S150L200 | 4 | 1.5 | 3.38 | 2 | 0.389 | 8 | 0,5° | 3,82 | 19800 |
EDCT-PCD
| Номер заказа | Номер каталога | LI | W | S | BS | Re | hm | Режущие кромки |
|---|---|---|---|---|---|---|---|---|
| 3759083 | EDCT10T304PDFR-PCD | 0.474 | 0.266 | 0.148 | 0.083 | 0.016 | 0.001 | 1 |
| 3759084 | EDCT10T308PDFR-PCD | 0.474 | 0.265 | 0.148 | 0.067 | 0.031 | 0.001 | 1 |
