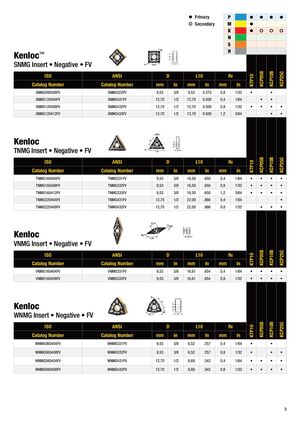

Пластины Kenloc™ SNMG • Отрицательная геометрия • FV

Каталожный номер ISO Каталожный номер ANSI D (мм / дюйм) L10 (мм / дюйм) Rε (мм / дюйм) KCP05B KCP10B KCP25C KTP10
SNMG090308FV SNMG322FV 9,53 / 3/8 9,53 / 0.375 0,8 / 1/32 • •
SNMG120404FV SNMG431FV 12,70 / 1/2 12,70 / 0.500 0,4 / 1/64 • •
SNMG120408FV SNMG432FV 12,70 / 1/2 12,70 / 0.500 0,8 / 1/32 • • • •
SNMG120412FV SNMG433FV 12,70 / 1/2 12,70 / 0.500 1,2 / 3/64 • •

Пластины Kenloc™ TNMG • Отрицательная геометрия • FV

Каталожный номер ISO Каталожный номер ANSI D (мм / дюйм) L10 (мм / дюйм) Rε (мм / дюйм) KCP05B KCP10B KCP25C KTP10
TNMG160404FV TNMG331FV 9,53 / 3/8 16,50 / .650 0,4 / 1/64 • • • •
TNMG160408FV TNMG332FV 9,53 / 3/8 16,50 / .650 0,8 / 1/32 • • • •
TNMG160412FV TNMG333FV 9,53 / 3/8 16,50 / .650 1,2 / 3/64 • • • •
TNMG220404FV TNMG431FV 12,70 / 1/2 22,00 / .866 0,4 / 1/64 •
TNMG220408FV TNMG432FV 12,70 / 1/2 22,00 / .866 0,8 / 1/32 • • •

Пластины Kenloc™ VNMG • Отрицательная геометрия • FV

Каталожный номер ISO Каталожный номер ANSI D (мм / дюйм) L10 (мм / дюйм) Rε (мм / дюйм) KCP05B KCP10B KCP25C KTP10
VNMG160404FV VNMG331FV 9,53 / 3/8 16,61 / .654 0,4 / 1/64 • • • •
VNMG160408FV VNMG332FV 9,53 / 3/8 16,61 / .654 0,8 / 1/32 • • • •

Пластины Kenloc™ WNMG • Отрицательная геометрия • FV

Каталожный номер ISO Каталожный номер ANSI D (мм / дюйм) L10 (мм / дюйм) Rε (мм / дюйм) KCP05B KCP10B KCP25C KTP10
WNMG060404FV WNMG331FV 9,53 / 3/8 6,52 / .257 0,4 / 1/64 • •
WNMG060408FV WNMG332FV 9,53 / 3/8 6,52 / .257 0,8 / 1/32 • • •
WNMG080404FV WNMG431FV 12,70 / 1/2 8,69 / .342 0,4 / 1/64 • • • •
WNMG080408FV WNMG432FV 12,70 / 1/2 8,69 / .342 0,8 / 1/32 • • • •
