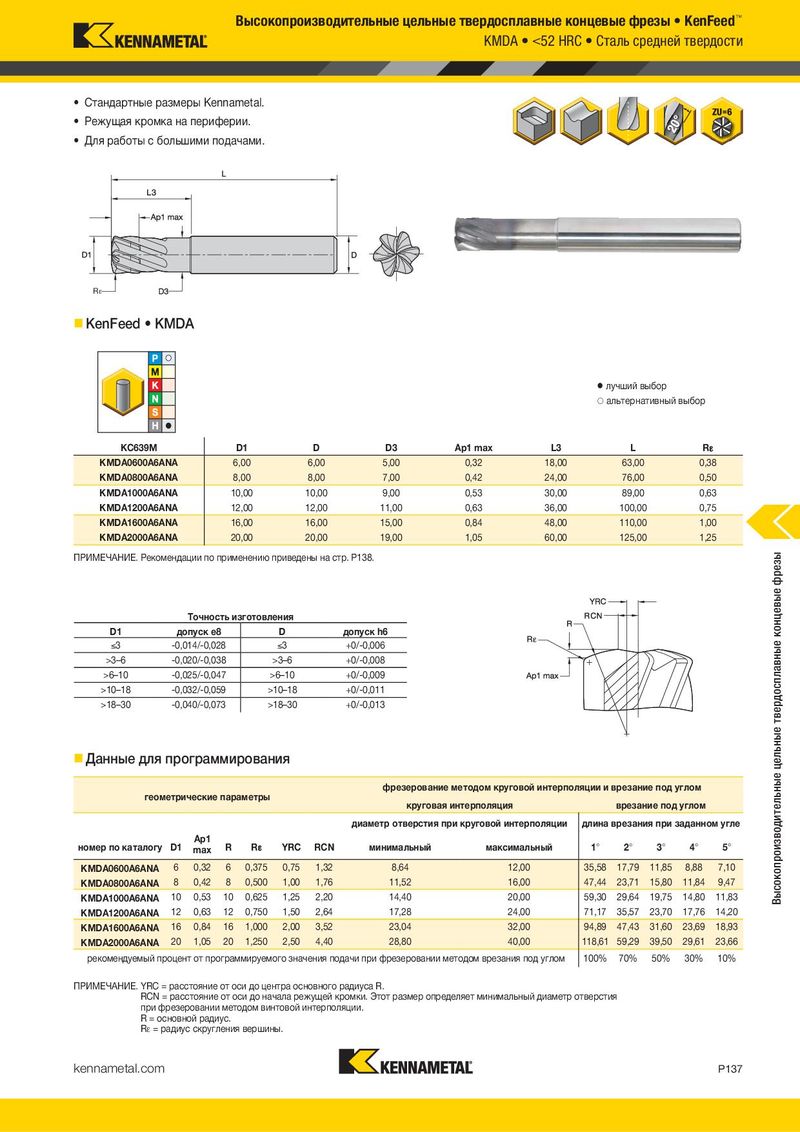

Высокопроизводительные цельные твердосплавные концевые фрезы • KenFeed™ Высокопроизводительные цельные твердосплавные концевые фрезы • KenFeed™ KHDA • 52–65 HRC • Закаленная сталь KMDA • <52 HRC • Сталь средней твердости • Стандартные размеры Kennametal. • Стандартные размеры Kennametal. • Режущая кромка на периферии. • Режущая кромка на периферии. • Для работы с большими подачами. • Для работы с большими подачами. 3 Rε Rε  KenFeed • KHDA  KenFeed • KMDA  лучший выбор  лучший выбор  альтернативный выбор  альтернативный выбор KC639M D1 D D3 Ap1 max L3 L R KC639M D1 D D3 Ap1 max L3 L R KHDA0600A6ANA 6,00 6,00 5,00 0,20 18,00 63,00 0,38 KMDA0600A6ANA 6,00 6,00 5,00 0,32 18,00 63,00 0,38 KHDA0800A6ANA 8,00 8,00 7,00 0,27 24,00 76,00 0,50 KMDA0800A6ANA 8,00 8,00 7,00 0,42 24,00 76,00 0,50 KHDA1000A6ANA 10,00 10,00 9,00 0,33 30,00 89,00 0,63 KMDA1000A6ANA 10,00 10,00 9,00 0,53 30,00 89,00 0,63 KHDA1200A6ANA 12,00 12,00 11,00 0,40 36,00 100,00 0,75 KMDA1200A6ANA 12,00 12,00 11,00 0,63 36,00 100,00 0,75 KHDA1600A6ANA 16,00 16,00 15,00 0,54 48,00 110,00 1,00 KMDA1600A6ANA 16,00 16,00 15,00 0,84 48,00 110,00 1,00 KHDA2000A6ANA 20,00 20,00 19,00 0,67 60,00 125,00 1,25 KMDA2000A6ANA 20,00 20,00 19,00 1,05 60,00 125,00 1,25 Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P138. ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P138. Tочность изготовления D1 D1 допуск D допуск D1 допуск e8 D допуск h6 Bce DIN e8 DIN h6 3 -0,014/-0,028 3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013  Данные для программирования  Данные для программирования фрезерование методом круговой интерполяции и врезание под углом фрезерование методом круговой интерполяции и врезание под углом геометрические параметры геометрические параметры круговая интерполяция врезание под углом круговая интерполяция врезание под углом диаметр отверстия при круговой интерполяции длина врезания при заданном угле диаметр отверстия при круговой интерполяции длина врезания при заданном угле Ap1 Ap1 номер по каталогу D1 max R R YRC RCN минимальный максимальный 1° 2° 3° 4° 5° номер по каталогу D1 max R R YRC RCN минимальный максимальный 1° 2° 3° 4° 5° KHDA0600A6ANA 6 0,20 9 0,375 0,75 1,26 8,52 12,00 32,99 16,49 10,99 8,23 6,58 KMDA0600A6ANA 6 0,32 6 0,375 0,75 1,32 8,64 12,00 35,58 17,79 11,85 8,88 7,10 KHDA0800A6ANA 8 0,27 12 0,500 1,00 1,68 11,36 16,00 43,98 21,99 14,65 10,98 8,78 KMDA0800A6ANA 8 0,42 8 0,500 1,00 1,76 11,52 16,00 47,44 23,71 15,80 11,84 9,47 KHDA1000A6ANA 10 0,33 15 0,625 1,25 2,10 14,20 20,00 54,98 27,48 18,31 13,72 10,97 KMDA1000A6ANA 10 0,53 10 0,625 1,25 2,20 14,40 20,00 59,30 29,64 19,75 14,80 11,83 KHDA1200A6ANA 12 0,40 18 0,750 1,50 2,52 17,04 24,00 65,98 32,98 21,97 16,47 13,16 KMDA1200A6ANA 12 0,63 12 0,750 1,50 2,64 17,28 24,00 71,17 35,57 23,70 17,76 14,20 KHDA1600A6ANA 16 0,54 24 1,000 2,00 3,36 22,72 32,00 87,97 43,97 29,30 21,96 17,55 KMDA1600A6ANA 16 0,84 16 1,000 2,00 3,52 23,04 32,00 94,89 47,43 31,60 23,69 18,93 KHDA2000A6ANA 20 0,67 30 1,250 2,50 4,20 28,40 40,00 109,96 54,96 36,62 27,45 21,94 KMDA2000A6ANA 20 1,05 20 1,250 2,50 4,40 28,80 40,00 118,61 59,29 39,50 29,61 23,66 рекомендуемый процент от программируемого значения подачи при фрезеровании методом врезания под углом 100% 70% 50% 30% 10% рекомендуемый процент от программируемого значения подачи при фрезеровании методом врезания под углом 100% 70% 50% 30% 10% ПРИМЕЧАНИЕ. YRC = расстояние от оси до центра основного радиуса R. ПРИМЕЧАНИЕ. YRC = расстояние от оси до центра основного радиуса R. RCN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия RCN = расстояние от оси до начала режущей кромки. Этот размер определяет минимальный диаметр отверстия при фрезеровании методом винтовой интерполяции. при фрезеровании методом винтовой интерполяции. R = основной радиус. R = основной радиус. R = радиус cкругления вершины. R = радиус cкругления вершины. P136 kennametal.com kennametal.com P137
