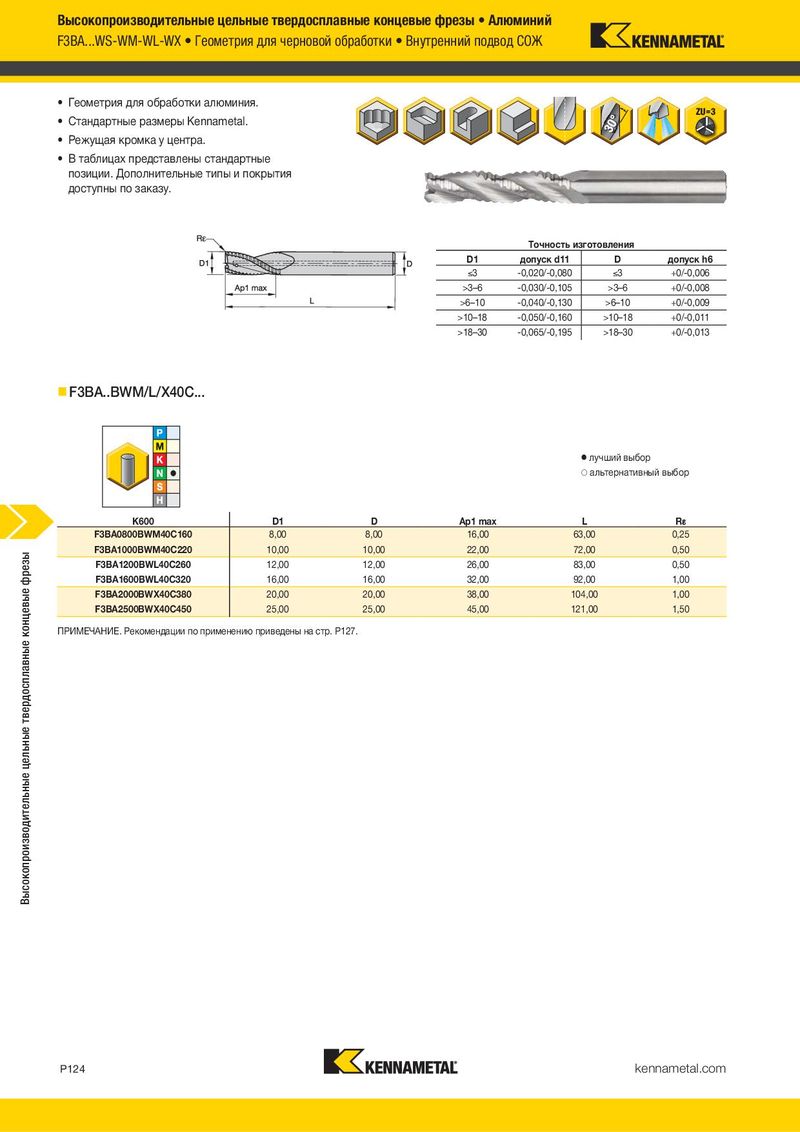

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий F3BA...WS-WM-WL-WX • Геометрия для черновой обработки • Внутренний подвод СОЖ • Геометрия для обработки алюминия. • Стандартные размеры Kennametal. • Режущая кромка у центра. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 +0/-0,006 >3–6 -0,030/-0,105 >3–6 +0/-0,008 >6–10 -0,040/-0,130 >6–10 +0/-0,009 >10–18 -0,050/-0,160 >10–18 +0/-0,011 >18–30 -0,065/-0,195 >18–30 +0/-0,013 „ F3BA..BWM/L/X40C... ⅷ лучший выбор ࠗ альтернативный выбор K600 D1 D Ap1 max L R¡ F3BA0800BWM40C160 8,00 8,00 16,00 63,00 0,25 Высокопроизводительные цельные твердосплавные концевые фрезы F3BA1000BWM40C220 10,00 10,00 22,00 72,00 0,50 F3BA1200BWL40C260 12,00 12,00 26,00 83,00 0,50 F3BA1600BWL40C320 16,00 16,00 32,00 92,00 1,00 F3BA2000BWX40C380 20,00 20,00 38,00 104,00 1,00 F3BA2500BWX40C450 25,00 25,00 45,00 121,00 1,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P127. P124 kennametal.com
