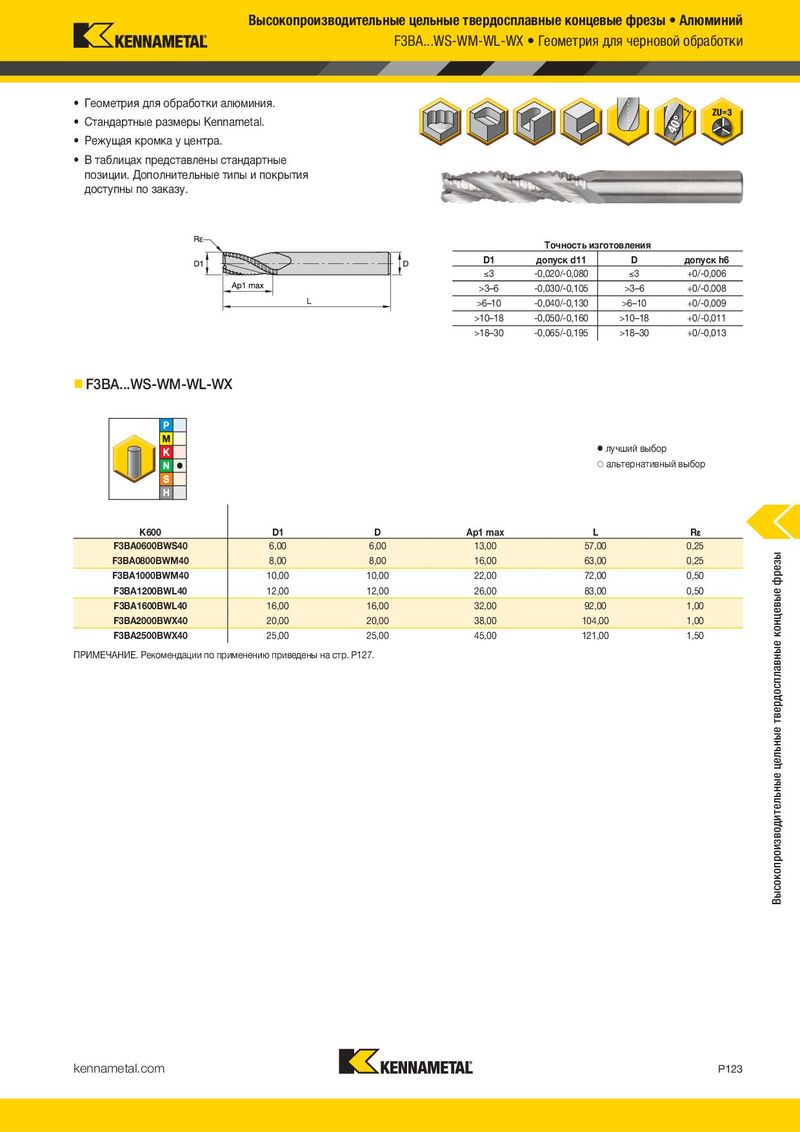

Высокопроизводительные цельные твердосплавные концевые фрезы • Алюминий F3BA...WS-WM-WL-WX • Геометрия для черновой обработки • Геометрия для обработки алюминия. • Стандартные размеры Kennametal. • Режущая кромка у центра. • В таблицах представлены стандартные позиции. Дополнительные типы и покрытия доступны по заказу. Tочность изготовления D1 допуск d11 D допуск h6 )3 -0,020/-0,080 )3 +0/-0,006 >3–6 -0,030/-0,105 >3–6 +0/-0,008 >6–10 -0,040/-0,130 >6–10 +0/-0,009 >10–18 -0,050/-0,160 >10–18 +0/-0,011 >18–30 -0,065/-0,195 >18–30 +0/-0,013 „ F3BA...WS-WM-WL-WX ⅷ лучший выбор ࠗ альтернативный выбор K600 K600 D1 D Ap1 max L R¡ F3BA0600BWS40 6,00 6,00 13,00 57,00 0,25 F3BA0800BWM40 8,00 8,00 16,00 63,00 0,25 Высокопроизводительные цельные твердосплавные концевые фрезы F3BA1000BWM40 10,00 10,00 22,00 72,00 0,50 F3BA1200BWL40 12,00 12,00 26,00 83,00 0,50 F3BA1600BWL40 16,00 16,00 32,00 92,00 1,00 F3BA2000BWX40 20,00 20,00 38,00 104,00 1,00 F3BA2500BWX40 25,00 25,00 45,00 121,00 1,50 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P127. kennametal.com P123
