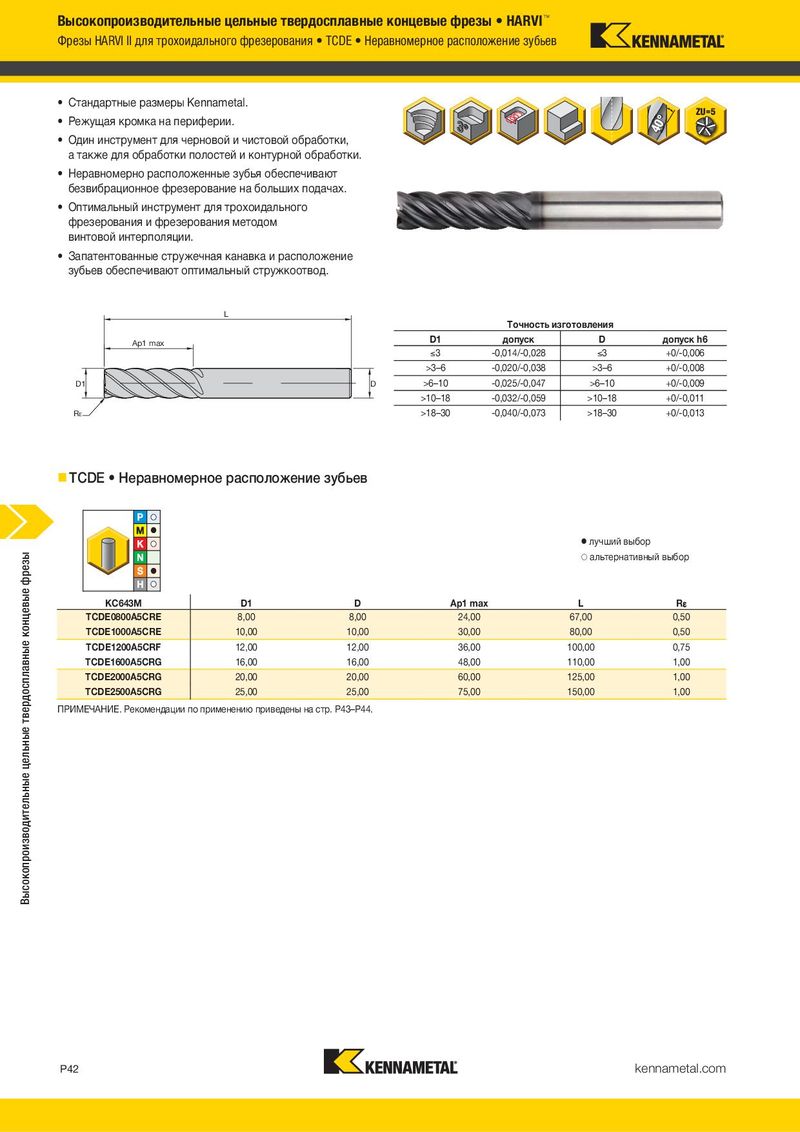

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ Фрезы HARVI II для трохоидального фрезерования • TCDE • Неравномерное расположение зубьев Рекомендации по применению • Стандартные размеры Kennametal.  Фрезы HARVI II для трохоидального фрезерования • TCDE • Неравномерное • Режущая кромка на периферии. расположение зубьев • Глубина резания ae 10% от D1 • Один инструмент для черновой и чистовой обработки, а также для обработки полостей и контурной обработки. • Неравномерно расположенные зубья обеспечивают безвибрационное фрезерование на больших подачах. Обработка • Оптимальный инструмент для трохоидального KC643M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). уступов (A) фрезерования и фрезерования методом Группа скорость резания винтовой интерполяции. A Диаметр D1 мате- vc, м/мин • Запатентованные стружечная канавка и расположение риала ap ae min max мм 8,0 10,0 12,0 16,0 20,0 25,0 зубьев обеспечивают оптимальный стружкоотвод. 0 Ap max 0,1 x D 150 – 440 fz 0,072 0,086 0,099 0,121 0,137 0,149 1 Ap max 0,1 x D 150 – 440 fz 0,072 0,086 0,099 0,121 0,137 0,149 2 Ap max 0,1 x D 140 – 418 fz 0,072 0,086 0,099 0,121 0,137 0,149 L P 3 Ap max 0,1 x D 120 – 352 fz 0,060 0,073 0,084 0,105 0,121 0,137 Tочность изготовления 4 Ap max 0,1 x D 90 – 330 fz 0,054 0,065 0,075 0,092 0,106 0,117 Ap1 max D1 допуск D допуск h6 5 Ap max 0,1 x D 60 – 220 fz 0,048 0,058 0,067 0,084 0,097 0,109 3 -0,014/-0,028 3 +0/-0,006 6 Ap max 0,1 x D 50 – 165 fz 0,040 0,048 0,056 0,068 0,078 0,085 >3–6 -0,020/-0,038 >3–6 +0/-0,008 1 Ap max 0,1 x D 90 – 253 fz 0,060 0,073 0,084 0,105 0,121 0,137 D1 D >6–10 -0,025/-0,047 >6–10 +0/-0,009 M 2 Ap max 0,1 x D 60 – 176 fz 0,048 0,058 0,067 0,084 0,097 0,109 >10–18 -0,032/-0,059 >10–18 +0/-0,011 3 Ap max 0,1 x D 60 – 154 fz 0,040 0,048 0,056 0,068 0,078 0,085 Rε >18–30 -0,040/-0,073 >18–30 +0/-0,013 1 Ap max 0,1 x D 120 – 330 fz 0,072 0,086 0,099 0,121 0,137 0,149 K 2 Ap max 0,1 x D 110 – 308 fz 0,060 0,073 0,084 0,105 0,121 0,137 3 Ap max 0,1 x D 110 – 286 fz 0,048 0,058 0,067 0,084 0,097 0,109 1 Ap max 0,1 x D 50 – 198 fz 0,060 0,073 0,084 0,105 0,121 0,137 2 Ap max 0,1 x D 25 – 88 fz 0,032 0,038 0,045 0,056 0,065 0,074  TCDE • Неравномерное расположение зубьев S 3 Ap max 0,1 x D 25 – 88 fz 0,032 0,038 0,045 0,056 0,065 0,074 4 Ap max 0,1 x D 50 – 132 fz 0,044 0,053 0,062 0,077 0,089 0,100 1 Ap max 0,1 x D 80 – 308 fz 0,054 0,065 0,075 0,092 0,106 0,117 H 2 Ap max 0,1 x D 70 – 264 fz 0,040 0,048 0,056 0,068 0,078 0,085  лучший выбор Высокопроизводительные цельные твердосплавные концевые фрезы Высокопроизводительные цельные твердосплавные концевые фрезы  альтернативный выбор  Фрезы HARVI II для трохоидального фрезерования • TCDE • Неравномерное расположение зубьев • Глубина резания ae 5% от D1 KC643M D1 D Ap1 max L R TCDE0800A5CRE 8,00 8,00 24,00 67,00 0,50 TCDE1000A5CRE 10,00 10,00 30,00 80,00 0,50 TCDE1200A5CRF 12,00 12,00 36,00 100,00 0,75 TCDE1600A5CRG 16,00 16,00 48,00 110,00 1,00 Обработка KC643M Рекомендуемая подача на зуб (fz = мм/зуб) для снятия фасок (A). уступов (A) TCDE2000A5CRG 20,00 20,00 60,00 125,00 1,00 Группа скорость резания TCDE2500A5CRG 25,00 25,00 75,00 150,00 1,00 A Диаметр D1 мате- vc, м/мин ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P43–P44. риала ap ae min max мм 8,0 10,0 12,0 16,0 20,0 25,0 0 Ap max 0,05 x D 150 – 540 fz 0,097 0,117 0,134 0,163 0,185 0,200 1 Ap max 0,05 x D 150 – 540 fz 0,097 0,117 0,134 0,163 0,185 0,200 2 Ap max 0,05 x D 140 – 513 fz 0,097 0,117 0,134 0,163 0,185 0,200 P 3 Ap max 0,05 x D 120 – 432 fz 0,081 0,098 0,114 0,141 0,164 0,184 4 Ap max 0,05 x D 90 – 405 fz 0,073 0,087 0,101 0,124 0,143 0,158 5 Ap max 0,05 x D 60 – 270 fz 0,065 0,078 0,091 0,113 0,131 0,147 6 Ap max 0,05 x D 50 – 202,5 fz 0,054 0,065 0,075 0,092 0,105 0,115 1 Ap max 0,05 x D 90 – 310,5 fz 0,081 0,098 0,114 0,141 0,164 0,184 M 2 Ap max 0,05 x D 60 – 216 fz 0,065 0,078 0,091 0,113 0,131 0,147 3 Ap max 0,05 x D 60 – 189 fz 0,054 0,065 0,075 0,092 0,105 0,115 1 Ap max 0,05 x D 120 – 405 fz 0,097 0,117 0,134 0,163 0,185 0,200 K 2 Ap max 0,05 x D 110 – 378 fz 0,081 0,098 0,114 0,141 0,164 0,184 3 Ap max 0,05 x D 110 – 351 fz 0,065 0,078 0,091 0,113 0,131 0,147 1 Ap max 0,05 x D 50 – 243 fz 0,081 0,098 0,114 0,141 0,164 0,184 2 Ap max 0,05 x D 25 – 108 fz 0,043 0,052 0,060 0,075 0,087 0,099 S Ap max 0,05 x D 25 – 108 fz 0,043 0,052 0,060 0,075 0,087 0,099 3 4 Ap max 0,05 x D 50 – 162 fz 0,060 0,072 0,084 0,104 0,120 0,135 1 Ap max 0,05 x D 80 – 378 fz 0,073 0,087 0,101 0,124 0,143 0,158 H Ap max 0,05 x D 70 – 324 fz 0,054 0,065 0,075 0,092 0,105 0,115 2 ПРИМЕЧАНИЕ. Нижнее значение скорости резания используется при выполнении операций со съемом большого припуска или при обработке более твердых материалов в пределах группы. Верхнее значение скорости резания используется при выполнении операций чистовой обработки или при обработке менее твердых материалов в пределах группы. Верхние значения скоростей соответствуют идеальным условиям. При использовании фрез диаметром >12 мм на обрабатывающих центрах невысокой мощности требуется корректировка режимов резания. Для повышения качества обработанной поверхности уменьшите подачу на зуб. P42 kennametal.com kennametal.com P43
