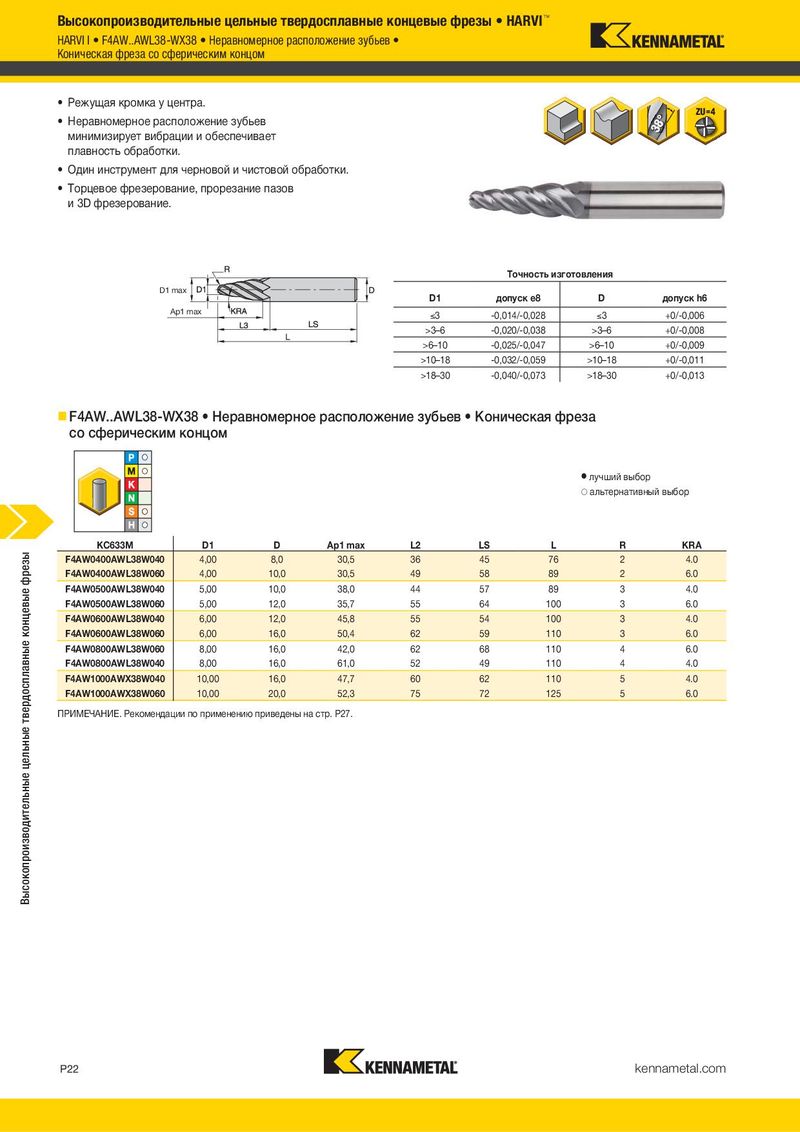

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ HARVI I • F4AW..AWL38-WX38 • Неравномерное расположение зубьев • Коническая фреза со сферическим концом • Режущая кромка у центра. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. • Один инструмент для черновой и чистовой обработки. • Торцевое фрезерование, прорезание пазов и 3D фрезерование. Tочность изготовления D1 max D1 допуск e8 D допуск h6 Ap1 max )3 -0,014/-0,028 )3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013 „ F4AW..AWL38-WX38 • Неравномерное расположение зубьев • Коническая фреза со сферическим концом ⅷ лучший выбор ࠗ альтернативный выбор KKCC663333MM D1 D Ap1 max L2 LS L R KRA Высокопроизводительные цельные твердосплавные концевые фрезы F4AW0400AWL38W040 4,00 8,0 30,5 36 45 76 2 4.0 F4AW0400AWL38W060 4,00 10,0 30,5 49 58 89 2 6.0 F4AW0500AWL38W040 5,00 10,0 38,0 44 57 89 3 4.0 F4AW0500AWL38W060 5,00 12,0 35,7 55 64 100 3 6.0 F4AW0600AWL38W040 6,00 12,0 45,8 55 54 100 3 4.0 F4AW0600AWL38W060 6,00 16,0 50,4 62 59 110 3 6.0 F4AW0800AWL38W060 8,00 16,0 42,0 62 68 110 4 6.0 F4AW0800AWL38W040 8,00 16,0 61,0 52 49 110 4 4.0 F4AW1000AWX38W040 10,00 16,0 47,7 60 62 110 5 4.0 F4AW1000AWX38W060 10,00 20,0 52,3 75 72 125 5 6.0 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P27. P22 kennametal.com
