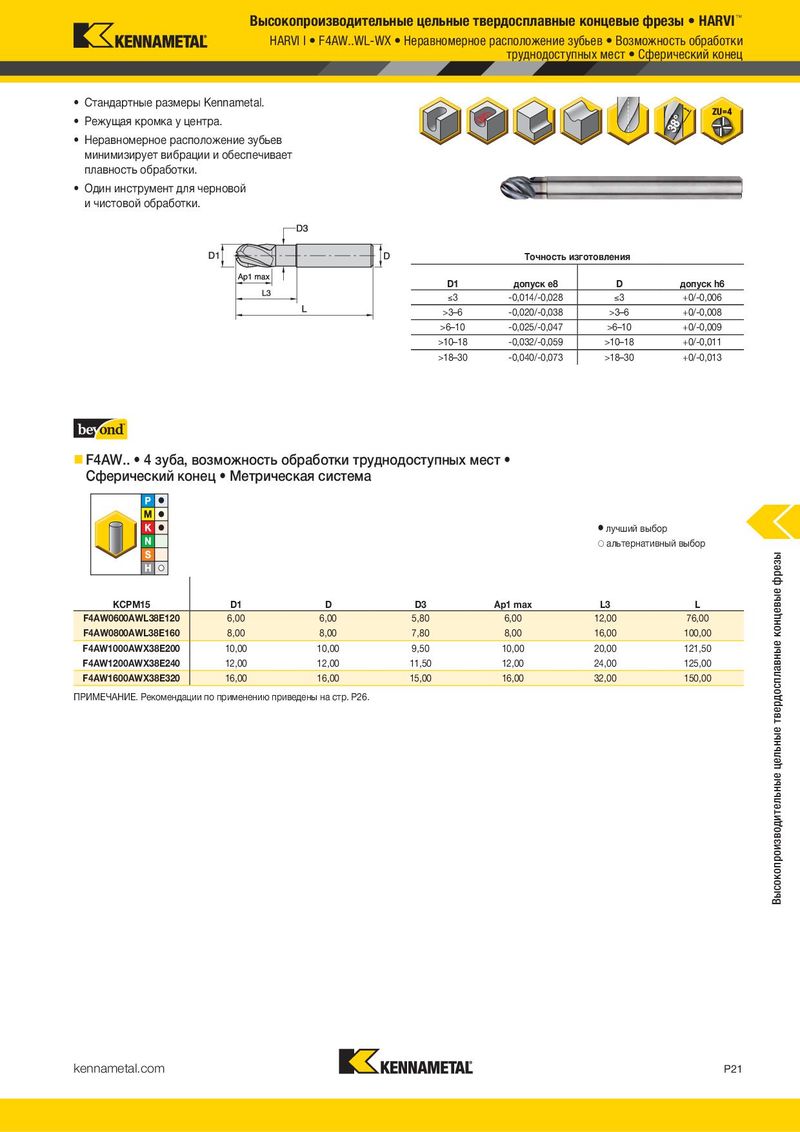

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 875

Предыдущая страница Следующая страница

Навигация

Высокопроизводительные цельные твердосплавные концевые фрезы • HARVI™ HARVI I • F4AW..WL-WX • Неравномерное расположение зубьев • Возможность обработки труднодоступных мест • Сферический конец • Стандартные размеры Kennametal. • Режущая кромка у центра. • Неравномерное расположение зубьев минимизирует вибрации и обеспечивает плавность обработки. • Один инструмент для черновой и чистовой обработки. Tочность изготовления D1 допуск e8 D допуск h6 )3 -0,014/-0,028 )3 +0/-0,006 >3–6 -0,020/-0,038 >3–6 +0/-0,008 >6–10 -0,025/-0,047 >6–10 +0/-0,009 >10–18 -0,032/-0,059 >10–18 +0/-0,011 >18–30 -0,040/-0,073 >18–30 +0/-0,013 „ F4AW.. • 4 зуба, возможность обработки труднодоступных мест • Сферический конец • Метрическая система ⅷ лучший выбор ࠗ альтернативный выбор KCPM15 Высокопроизводительные цельные твердосплавные концевые фрезы KCPM15 D1 D D3 Ap1 max L3 L F4AW0600AWL38E120 6,00 6,00 5,80 6,00 12,00 76,00 F4AW0800AWL38E160 8,00 8,00 7,80 8,00 16,00 100,00 F4AW1000AWX38E200 10,00 10,00 9,50 10,00 20,00 121,50 F4AW1200AWX38E240 12,00 12,00 11,50 12,00 24,00 125,00 F4AW1600AWX38E320 16,00 16,00 15,00 16,00 32,00 150,00 ПРИМЕЧАНИЕ. Рекомендации по применению приведены на стр. P26. kennametal.com P21
