Комплектующие DUO- OCK® Модульная система Duo- ock

Динамометрический ключ Информация по сборке системы

Комплект болтов Вставка DL12

Вставка DL16

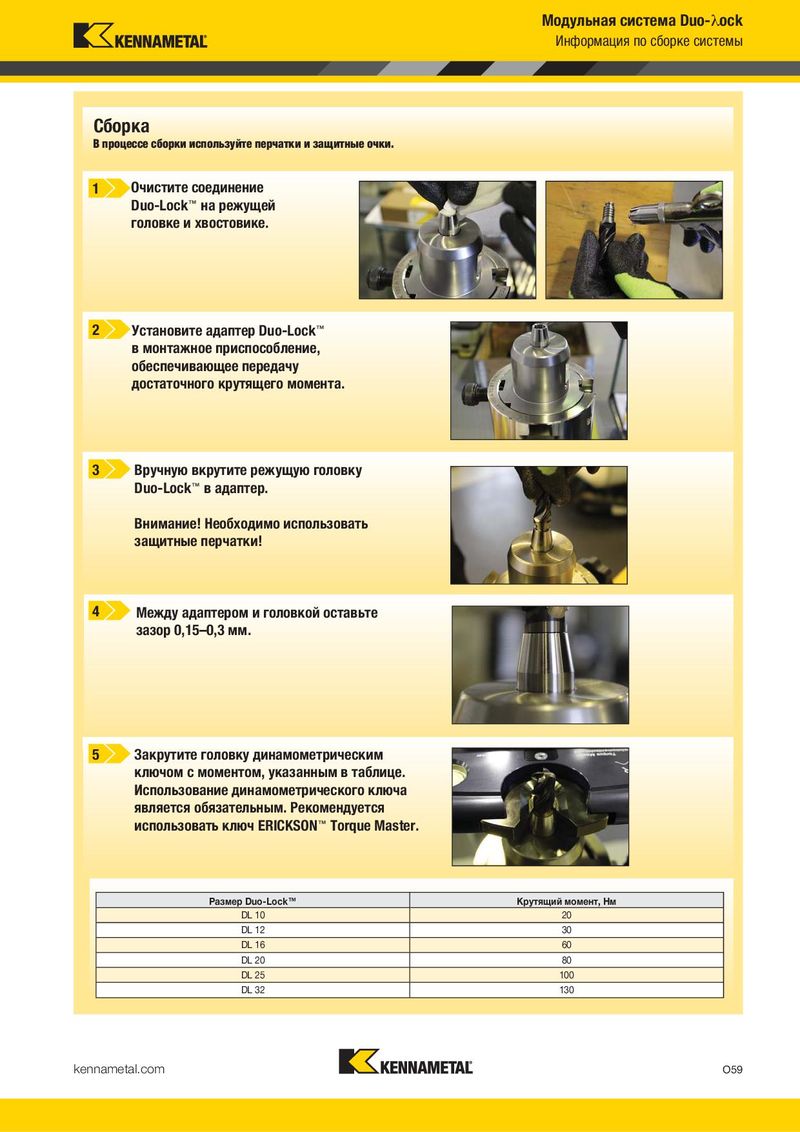

Сборка

В процессе сборки используйте перчатки и защитные очки.

1 Очистите соединение

Duo-Lock™ на режущей

головке и хвостовике.

Ключ Duo-Lock™ Удлинители

Динамометрический ключ

номер заказа номер по каталогу обозначение

6135413TWDLTMBASIC DUO LOCK WRENCH
6135414TWTMINSERTDL10TORQUE WRENCH INSERT DL10
6135415TWTMINSERTDL12TORQUE WRENCH INSERT DL12
TWTMINSERTDL16TORQUE WRENCH INSERT DL16
6135416
6135417TWTMINSERTDL20TORQUE WRENCH INSERT DL20
6135418TWTMINSERTDL25TORQUE WRENCH INSERT DL25
6135419TWTMINSERTDL32TORQUE WRENCH INSERT DL32
6135420TWTMINSERTDL10WTORQUE WRENCH INSERT DL10 WEAR
6135421TWTMINSERTDL12WTORQUE WRENCH INSERT DL12 WEAR
6135422TWTMEXTTORQUE WRENCH EXTENSION HANDLE
6135423TWTMBCTORQUE WRENCH BOLT SET
ПРИМЕЧАНИЕ. С базовым ключом Duo-Lock™ используйте конкретную вставку под размер.
Набор ключей

1 Основной Duo-Lock ключ 2 Вставка 3 Ручка-удлинитель

2 Установите адаптер Duo-Lock™

в монтажное приспособление,

обеспечивающее передачу

достаточного крутящего момента.

3 Вручную вкрутите режущую головку

Duo-Lock™ в адаптер.

Внимание! Необходимо использовать

защитные перчатки!

4 Между адаптером и головкой оставьте

зазор 0,15–0,3 мм.

5 Закрутите головку динамометрическим

ключом с моментом, указанным в таблице.

Использование динамометрического ключа

является обязательным. Рекомендуется

использовать ключ ERICKSON™ Torque Master.

ЗаказываетеПолучаетеРазмер Duo-Lock™Крутящий момент, Нм
DL 1020
DL 1230
DL 1660
номер заказаномер по каталогуОписание комплекта DL 2080
6342967TWDL10TMD-L КЛЮЧ СО DL10 ВСТАВКОЙ И РУЧКАМИDL 25100
6342968TWDL12TMD-L КЛЮЧ СО DL12 ВСТАВКОЙ И РУЧКАМИDL 32130
6342969TWDL16TMD-L КЛЮЧ СО DL16 ВСТАВКОЙ И РУЧКАМИ1 + 2 + 3
6342970TWDL20TMD-L КЛЮЧ СО DL20 ВСТАВКОЙ И РУЧКАМИ
6343061TWDL25TMD-L КЛЮЧ СО DL25 ВСТАВКОЙ И РУЧКАМИ
6343062TWDL32TMD-L КЛЮЧ СО DL32 ВСТАВКОЙ И РУЧКАМИ
