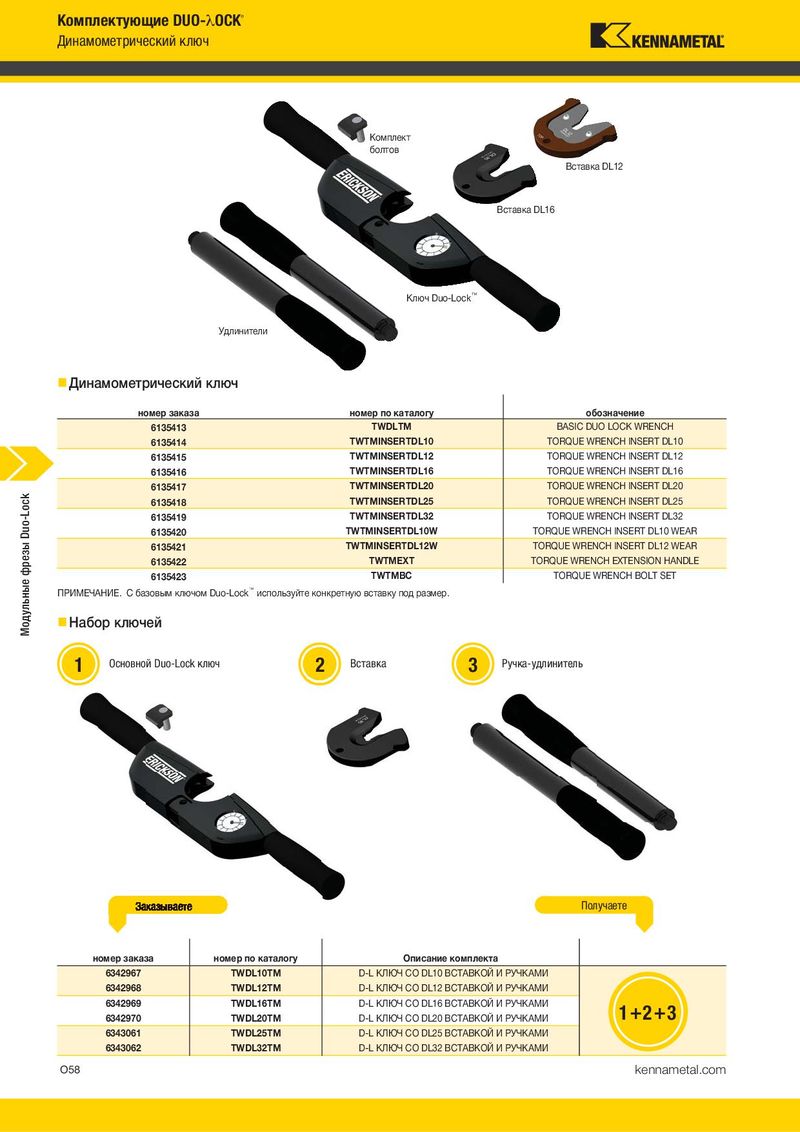

Комплектующие DUO-OCK® Модульная система Duo-ock Динамометрический ключ Информация по сборке системы Комплект Сборка болтов В процессе сборки используйте перчатки и защитные очки. Вставка DL12 1 Очистите соединение Вставка DL16 Duo-Lock™ на режущей головке и хвостовике. Ключ Duo-Lock™ Удлинители 2 Установите адаптер Duo-Lock™ в монтажное приспособление, обеспечивающее передачу  Динамометрический ключ достаточного крутящего момента. номер заказа номер по каталогу обозначение 6135413 TWDLTM BASIC DUO LOCK WRENCH 6135414 TWTMINSERTDL10 TORQUE WRENCH INSERT DL10 6135415 TWTMINSERTDL12 TORQUE WRENCH INSERT DL12 6135416 TWTMINSERTDL16 TORQUE WRENCH INSERT DL16 3 Вручную вкрутите режущую головку 6135417 TWTMINSERTDL20 TORQUE WRENCH INSERT DL20 Duo-Lock™ в адаптер. Модульные фрезы Duo-Lock 6135418 TWTMINSERTDL25 TORQUE WRENCH INSERT DL25 6135419 TWTMINSERTDL32 TORQUE WRENCH INSERT DL32 6135420 TWTMINSERTDL10W TORQUE WRENCH INSERT DL10 WEAR Внимание! Необходимо использовать 6135421 TWTMINSERTDL12W TORQUE WRENCH INSERT DL12 WEAR защитные перчатки! 6135422 TWTMEXT TORQUE WRENCH EXTENSION HANDLE 6135423 TWTMBC TORQUE WRENCH BOLT SET ПРИМЕЧАНИЕ. С базовым ключом Duo-Lock™ используйте конкретную вставку под размер. 4 Между адаптером и головкой оставьте  Набор ключей зазор 0,15–0,3 мм. 1 Основной Duo-Lock ключ 2 Вставка 3 Ручка-удлинитель 5 Закрутите головку динамометрическим ключом с моментом, указанным в таблице. Использование динамометрического ключа является обязательным. Рекомендуется использовать ключ ERICKSON™ Torque Master. Получаете Размер Duo-Lock™ Крутящий момент, Нм Заказываете DL 10 20 DL 12 30 DL 16 60 номер заказа номер по каталогу Описание комплекта DL 20 80 6342967 TWDL10TM D-L КЛЮЧ СО DL10 ВСТАВКОЙ И РУЧКАМИ DL 25 100 6342968 TWDL12TM D-L КЛЮЧ СО DL12 ВСТАВКОЙ И РУЧКАМИ DL 32 130 6342969 TWDL16TM D-L КЛЮЧ СО DL16 ВСТАВКОЙ И РУЧКАМИ 6342970 TWDL20TM D-L КЛЮЧ СО DL20 ВСТАВКОЙ И РУЧКАМИ 1+2+3 6343061 TWDL25TM D-L КЛЮЧ СО DL25 ВСТАВКОЙ И РУЧКАМИ 6343062 TWDL32TM D-L КЛЮЧ СО DL32 ВСТАВКОЙ И РУЧКАМИ O58 kennametal.com kennametal.com O59
