Цельные твердосплавные резьбовые фрезы • Глухие и сквозные отверстия Рекомендации по применению • TM711, TM721 и TM731 • Метрическая система
Фреза для нарезания резьбы TM711 Фреза для нарезания резьбы и снятия фаски TM721 Скорость резания — vc Скорость резания — vc Подача на зуб Подача на зуб
| Скорость резания, vc (м/мин) | в зависимости от диаметра | Скорость резания, vc (м/мин) | в зависимости от диаметра | |
| Группа |
мате- Начальное Начальное

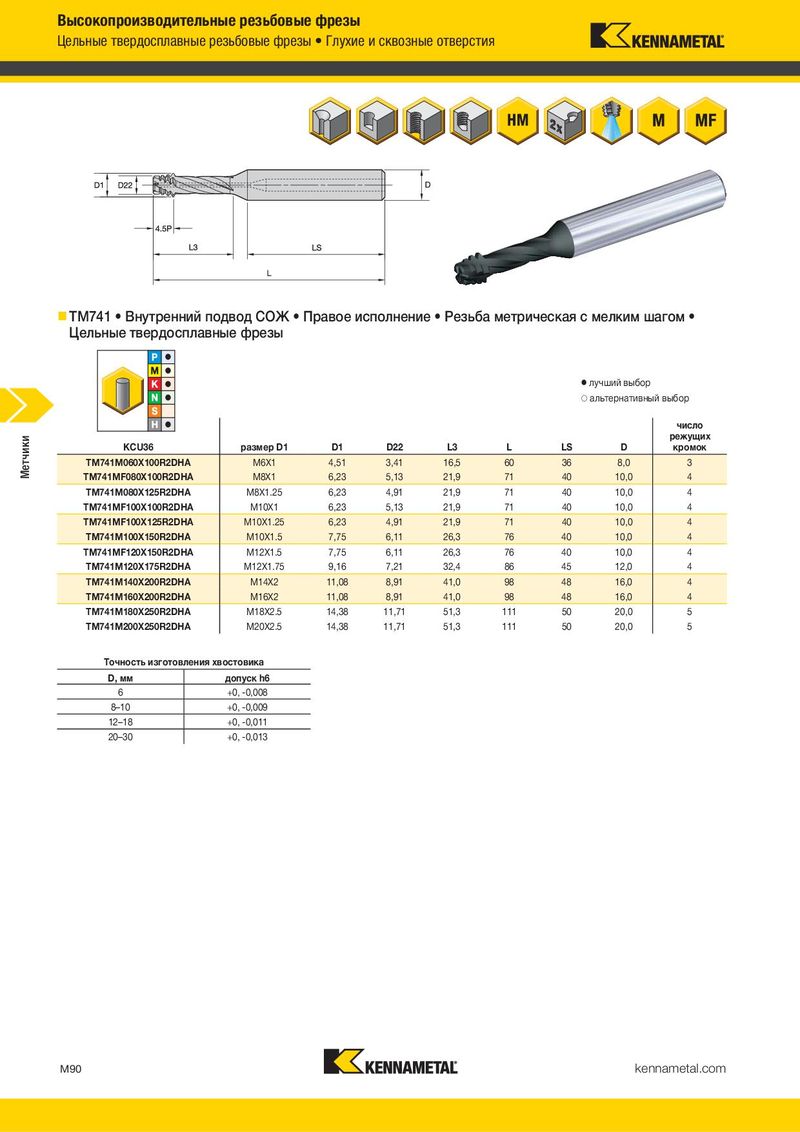

| TM741 • Внутренний подвод СОЖ • Правое исполнение • Резьба метрическая с мелким шагом • | ||||||||
| Цельные твердосплавные фрезы | ||||||||
| лучший выбор | ||||||||
| альтернативный выбор | ||||||||
| число | ||||||||
| режущих | ||||||||
| размер D1 KCU36 | D1 | D22 | L3 | L | LS | D | кромок | |
| TM741M060X100R2DHA | M6X1 | 4,51 | 3,41 | 16,5 | 60 | 36 | 8,0 | 3 |
| TM741MF080X100R2DHA | M8X1 | 6,23 | 5,13 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741M080X125R2DHA | M8X1.25 | 6,23 | 4,91 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741MF100X100R2DHA | M10X1 | 6,23 | 5,13 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741MF100X125R2DHA | M10X1.25 | 6,23 | 4,91 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741M100X150R2DHA | M10X1.5 | 7,75 | 6,11 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741MF120X150R2DHA | M12X1.5 | 7,75 | 6,11 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741M120X175R2DHA | M12X1.75 | 9,16 | 7,21 | 32,4 | 86 | 45 | 12,0 | 4 |
| TM741M140X200R2DHA | M14X2 | 11,08 | 8,91 | 41,0 | 98 | 48 | 16,0 | 4 |
| TM741M160X200R2DHA | M16X2 | 11,08 | 8,91 | 41,0 | 98 | 48 | 16,0 | 4 |
| TM741M180X250R2DHA | M18X2.5 | 14,38 | 11,71 | 51,3 | 111 | 50 | 20,0 | 5 |
| TM741M200X250R2DHA | M20X2.5 | 14,38 | 11,71 | 51,3 | 111 | 50 | 20,0 | 5 |
| риала | min | значение | max | <10 мм | >10 мм | min | значение | max | <10 мм | >10 мм | |||
| 1 | 90 | 115 | 150 | мм/об | 0,05 | 0,08 | 140 | 185 | 240 | мм/об | 0,06 | 0,10 | |
| 2 | 90 | 115 | 150 | мм/об | 0,05 | 0,08 | 140 | 185 | 240 | мм/об | 0,06 | 0,10 | |
| 3 | 40 | 50 | 70 | мм/об | 0,02 | 0,03 | 70 | 90 | 120 | мм/об | 0,03 | 0,04 | |
| P | |||||||||||||
| 4 | — | — | — | — | — | — | 70 | 90 | 120 | мм/об | 0,03 | 0,04 | |
| 5 | 60 | 80 | 100 | мм/об | 0,04 | 0,06 | 70 | 90 | 120 | мм/об | 0,05 | 0,08 | |
| 6 | — | — | — | — | — | — | — | — | — | — | — | — | |
| 1 | 60 | 80 | 100 | мм/об | 0,04 | 0,06 | 70 | 90 | 120 | мм/об | 0,05 | 0,08 | |
| M | 2 | 60 | 80 | 100 | мм/об | 0,04 | 0,06 | 70 | 90 | 120 | мм/об | 0,05 | 0,08 |
| 3 | — | — | — | — | — | — | — | — | — | — | — | — | |
| 1 | 120 | 150 | 200 | мм/об | 0,06 | 0,10 | 130 | 170 | 220 | мм/об | 0,06 | 0,11 | |
| K | 2 | 120 | 150 | 200 | мм/об | 0,06 | 0,10 | 130 | 170 | 220 | мм/об | 0,06 | 0,11 |
| 3 | |||||||||||||
| 90 | 115 | 150 | мм/об | 0,05 | 0,07 | 110 | 140 | 180 | мм/об | 0,05 | 0,07 | ||
| 1 | 250 | 275 | 300 | мм/об | 0,07 | 0,09 | 270 | 300 | 330 | мм/об | 0,08 | 0,16 | |
| 2 | 200 | 225 | 250 | мм/об | 0,05 | 0,06 | 270 | 300 | 330 | мм/об | 0,08 | 0,16 | |
| 3 | 170 | 190 | 210 | мм/об | 0,04 | 0,05 | 160 | 175 | 190 | мм/об | 0,08 | 0,16 | |
| N | |||||||||||||
| 4 | 250 | 275 | 300 | мм/об | 0,07 | 0,09 | 270 | 300 | 330 | мм/об | 0,08 | 0,16 | |
| 5 | 270 | 300 | 330 | мм/об | 0,12 | 0,13 | 250 | 275 | 300 | мм/об | 0,11 | 0,20 | |
| 6 | 170 | 190 | 210 | мм/об | 0,05 | 0,06 | 90 | 100 | 110 | мм/об | 0,11 | 0,20 | |
| 1 | 60 | 80 | 100 | мм/об | 0,04 | 0,06 | 70 | 90 | 120 | мм/об | 0,05 | 0,08 | |
| 2 | 50 | 65 | 80 | мм/об | 0,03 | 0,04 | 50 | 60 | 80 | мм/об | 0,03 | 0,05 | |
| S | |||||||||||||
| 3 | 50 | 65 | 80 | мм/об | 0,03 | 0,04 | 50 | 60 | 80 | мм/об | 0,03 | 0,05 | |
| 4 | 50 | 65 | 80 | мм/об | 0,03 | 0,04 | 50 | 60 | 80 | мм/об | 0,03 | 0,05 |
Точность изготовления хвостовика D, мм допуск h6 6 +0, -0,008
| 8–10 | +0, -0,009 | Фреза TM731 для сверления, снятия фаски и нарезания резьбы | ||||
| 12–18 | +0, -0,011 | Сверление | Фрезерование | |||
| Скорость резания — vc | ||||||
| 20–30 | +0, -0,013 | Рекомендуемая подача | Подача на зуб |
Скорость резания, vc (м/мин) в зависимости от диаметра в зависимости от диаметра
| KCU36 | размер D1 | D1 | D22 | L3 | L | LS �л �а | D учший выбор льтернативн | число режущих кромок ый выбор |
| TM741M060X100R2DHA | M6X1 | 4,51 | 3,41 | 16,5 | 60 | 36 | 8,0 | 3 |
| TM741MF080X100R2DHA | M8X1 | 6,23 | 5,13 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741M080X125R2DHA | M8X1.25 | 6,23 | 4,91 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741MF100X100R2DHA | M10X1 | 6,23 | 5,13 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741MF100X125R2DHA | M10X1.25 | 6,23 | 4,91 | 21,9 | 71 | 40 | 10,0 | 4 |
| TM741M100X150R2DHA | M10X1.5 | 7,75 | 6,11 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741MF120X150R2DHA | M12X1.5 | 7,75 | 6,11 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741M120X175R2DHA | M12X1.75 | 9,16 | 7,21 | 32,4 | 86 | 45 | 12,0 | 4 |
| TM741M140X200R2DHA | M14X2 | 11,08 | 8,91 | 41,0 | 98 | 48 | 16,0 | 4 |
| TM741M160X200R2DHA | M16X2 | 11,08 | 8,91 | 41,0 | 98 | 48 | 16,0 | 4 |
| TM741M180X250R2DHA | M18X2.5 | 14,38 | 11,71 | 51,3 | 111 | 50 | 20,0 | 5 |
| TM741M200X250R2DHA | M20X2.5 | 14,38 | 11,71 | 51,3 | 111 | 50 | 20,0 | 5 |
| Точность изготовления | хвостовика | |||||||
| D, мм | допуск h6 | |||||||
| 6 | +0,-0,008 | |||||||
| 8–10 | +0,-0,009 | |||||||
| 12–18 | +0,-0,011 | |||||||
| 20–30 | +0, -0,013 |
