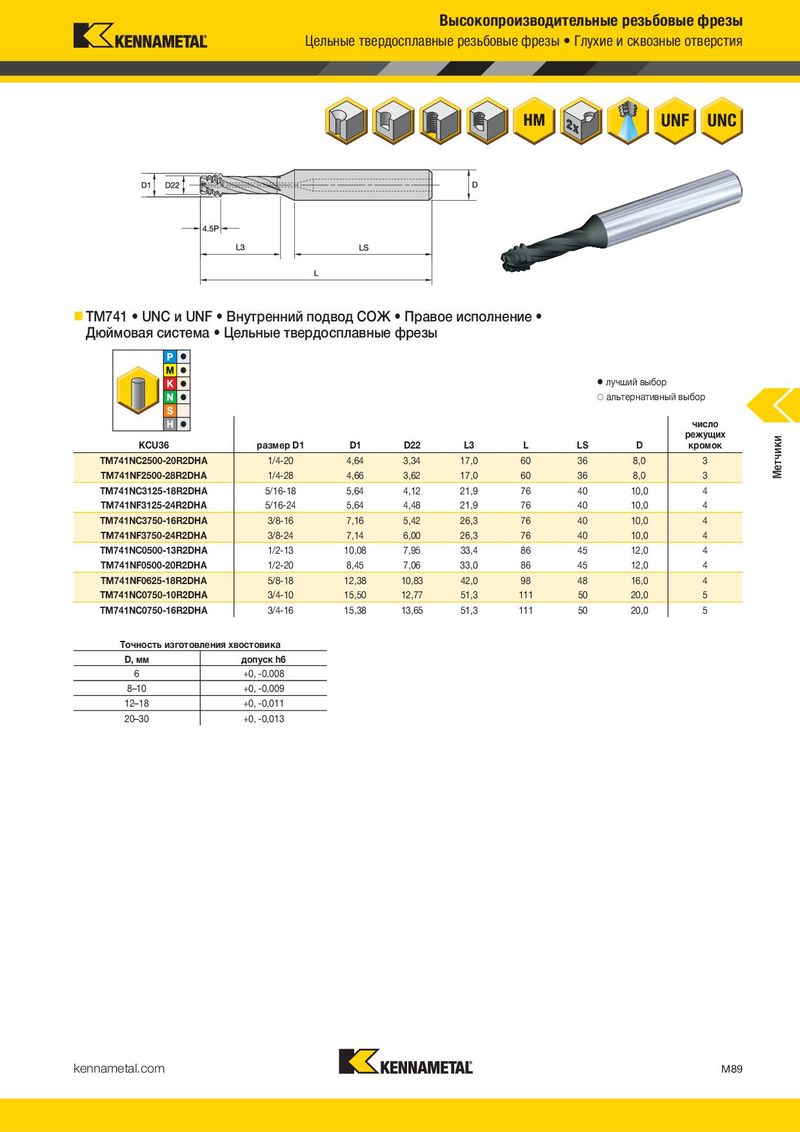

TM741 • UNC и UNF • Внутренний подвод СОЖ • Правое исполнение •
Дюймовая система • Цельные твердосплавные фрезы
TM731 • Внутренний подвод СОЖ • Резьба метрическая с мелким шагом • Цельные твердосплавные фрезы
лучший выбор альтернативный выбор лучший выбор альтернативный выбор число режущих
| | | | | | | | | | | | KCU36 размер D1 | D1 | D22 | L3 | L | LS | D | кромок |
| | | | | | | | | | число | | | | | | | | | |
| | | | | | | | | | режущих | TM741NC2500-20R2DHA | 1/4-20 | 4,64 | 3,34 | 17,0 | 60 | 36 | 8,0 | 3 |
| размер D1 KCU32 | D22 | D1 | DCH | LTHD | LDCH | L | LS | D | кромок | TM741NF2500-28R2DHA | 1/4-28 | 4,66 | 3,62 | 17,0 | 60 | 36 | 8,0 | 3 |
| TM731M040X070R2DHA | M4X0.7 | 3,3 | 3,2 | 4,3 | 7,74 | 9,59 | 49 | 36 | 6,0 | 2 | TM741NC3125-18R2DHA | 5/16-18 | 5,64 | 4,12 | 21,9 | 76 | 40 | 10,0 | 4 |
| TM731M050X080R2DHA | M5X0.8 | 4,2 | 4,0 | 5,3 | 9,65 | 11,82 | 55 | 36 | 6,0 | 2 | | | | | | | | | |
| | | | | | | | | | | TM741NF3125-24R2DHA | 5/16-24 | 5,64 | 4,48 | 21,9 | 76 | 40 | 10,0 | 4 |
| TM731M060X100R2DHA | M6X1 | 5,0 | 4,8 | 6,3 | 12,06 | 14,69 | 62 | 36 | 8,0 | 2 | TM741NC3750-16R2DHA | 3/8-16 | 7,16 | 5,42 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM731MF080X100R2DHA | M8X1 | 7,0 | 6,8 | 8,3 | 16,09 | 19,10 | 74 | 40 | 10,0 | 2 | TM741NF3750-24R2DHA | 3/8-24 | 7,14 | 6,00 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM731M080X125R2DHA | M8X1.25 | 6,8 | 6,5 | 8,3 | 15,08 | 18,42 | 74 | 40 | 10,0 | 2 | TM741NC0500-13R2DHA | 1/2-13 | 10,08 | 7,95 | 33,4 | 86 | 45 | 12,0 | 4 |
| TM731M100X150R2DHA | M10X1.5 | 8,5 | 8,2 | 10,3 | 19,59 | 23,65 | 79 | 45 | 12,0 | 2 | TM741NF0500-20R2DHA | 1/2-20 | 8,45 | 7,06 | 33,0 | 86 | 45 | 12,0 | 4 |
| TM731M120X175R2DHA | M12X1.7w5 | 10,3 | 9,9 | 12,3 | 22,86 | 27,63 | 89 | 45 | 14,0 | 2 | TM741NF0625-18R2DHA | 5/8-18 | 12,38 | 10,83 | 42,0 | 98 | 48 | 16,0 | 4 |
| TM731M160X200R2DHA | M16X2 | 14,0 | 13,6 | 16,3 | 32,13 | 38,00 | 102 | 48 | 18,0 | 2 | TM741NC0750-10R2DHA | 3/4-10 | 15,50 | 12,77 | 51,3 | 111 | 50 | 20,0 | 5 |
| | | | | | | | | | | TM741NC0750-16R2DHA | 3/4-16 | 15,38 | 13,65 | 51,3 | 111 | 50 | 20,0 | 5 |
| Точность изготовления хвостовика | | | | | | | | | | | | | | | | | | |
| D, мм | допуск h6 | Точность изготовления хвостовика | | |
| 6 | +0, -0,008 | | D, мм | допуск h6 |
| 8–10 | +0, -0,009 | | 6 | +0, -0,008 |
| 12–18 | +0, -0,011 | | 8–10 | +0, -0,009 |
| 20–30 | +0, -0,013 | | 12–18 | +0, -0,011 |
20–30 +0, -0,013
| | | | | | �л �а | учший выбор льтернативн | число ый выбор |
| KCU36 | размер D1 | D1 | D22 | L3 | L | LS | D | режущих кромок |
| TM741NC2500-20R2DHA | 1/4-20 | 4,64 | 3,34 | 17,0 | 60 | 36 | 8,0 | 3 |
| TM741NF2500-28R2DHA | 1/4-28 | 4,66 | 3,62 | 17,0 | 60 | 36 | 8,0 | 3 |
| TM741NC3125-18R2DHA | 5/16-18 | 5,64 | 4,12 | 21,9 | 76 | 40 | 10,0 | 4 |
| TM741NF3125-24R2DHA | 5/16-24 | 5,64 | 4,48 | 21,9 | 76 | 40 | 10,0 | 4 |
| TM741NC3750-16R2DHA | 3/8-16 | 7,16 | 5,42 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741NF3750-24R2DHA | 3/8-24 | 7,14 | 6,00 | 26,3 | 76 | 40 | 10,0 | 4 |
| TM741NC0500-13R2DHA | 1/2-13 | 10,08 | 7,95 | 33,4 | 86 | 45 | 12,0 | 4 |
| TM741NF0500-20R2DHA | 1/2-20 | 8,45 | 7,06 | 33,0 | 86 | 45 | 12,0 | 4 |
| TM741NF0625-18R2DHA | 5/8-18 | 12,38 | 10,83 | 42,0 | 98 | 48 | 16,0 | 4 |
| TM741NC0750-10R2DHA | 3/4-10 | 15,50 | 12,77 | 51,3 | 111 | 50 | 20,0 | 5 |
| TM741NC0750-16R2DHA | 3/4-16 | 15,38 | 13,65 | 51,3 | 111 | 50 | 20,0 | 5 |
| Точность изготовления хвостовика |
| D, мм допуск h6 |
| 6 +0,-0,008 |
| 8–10 +0,-0,009 |
| 12–18 +0,-0,011 |
| 20–30 +0, -0,013 |
