Сплав KSP32 с покрытием из TiCN/TiN.
Сплав KSP39 с оксидированной поверхностью.

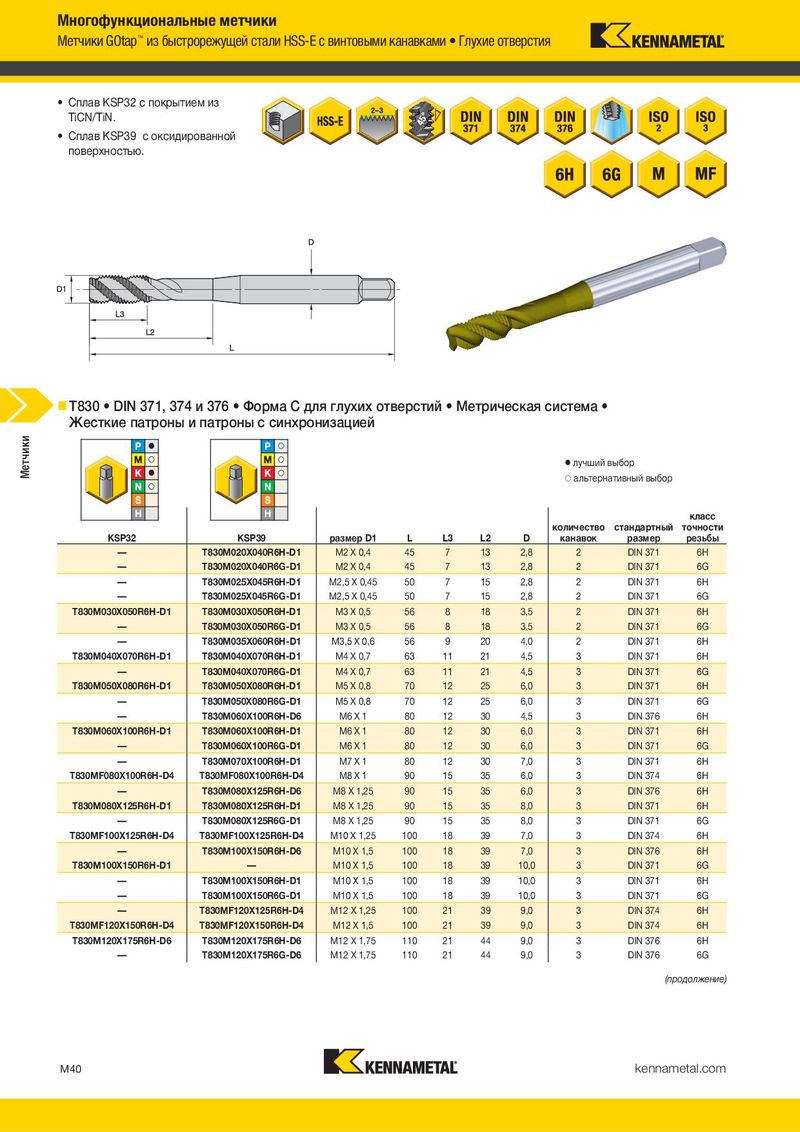

T830 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система

Жесткие патроны и патроны с синхронизацией

лучший выбор альтернативный выбор

класс

количество стандартный точности

	KSP32KSP32		KSP39KSP39 размер D1	L	L3	L2	D	канавок	размер	резьбы
	—	T830M020X040R6H-D1	M2 X 0,4	45	7	13	2,8	2	DIN 371	6H
	—	T830M020X040R6G-D1	M2 X 0,4	45	7	13	2,8	2	DIN 371	6G
	—	T830M025X045R6H-D1	M2,5 X 0,45	50	7	15	2,8	2	DIN 371	6H
	—	T830M025X045R6G-D1	M2,5 X 0,45	50	7	15	2,8	2	DIN 371	6G
T830M030X050R6H-D1		T830M030X050R6H-D1	M3 X 0,5	56	8	18	3,5	2	DIN 371	6H
	—	T830M030X050R6G-D1	M3 X 0,5	56	8	18	3,5	2	DIN 371	6G
	—	T830M035X060R6H-D1	M3,5 X 0,6	56	9	20	4,0	2	DIN 371	6H
T830M040X070R6H-D1		T830M040X070R6H-D1	M4 X 0,7	63	11	21	4,5	3	DIN 371	6H
	—	T830M040X070R6G-D1	M4 X 0,7	63	11	21	4,5	3	DIN 371	6G
T830M050X080R6H-D1		T830M050X080R6H-D1	M5 X 0,8	70	12	25	6,0	3	DIN 371	6H
	—	T830M050X080R6G-D1	M5 X 0,8	70	12	25	6,0	3	DIN 371	6G
	—	T830M060X100R6H-D6	M6 X 1	80	12	30	4,5	3	DIN 376	6H
T830M060X100R6H-D1		T830M060X100R6H-D1	M6 X 1	80	12	30	6,0	3	DIN 371	6H
	—	T830M060X100R6G-D1	M6 X 1	80	12	30	6,0	3	DIN 371	6G
	—	T830M070X100R6H-D1	M7 X 1	80	12	30	7,0	3	DIN 371	6H
T830MF080X100R6H-D4		T830MF080X100R6H-D4	M8 X 1	90	15	35	6,0	3	DIN 374	6H
	—	T830M080X125R6H-D6	M8 X 1,25	90	15	35	6,0	3	DIN 376	6H
T830M080X125R6H-D1		T830M080X125R6H-D1	M8 X 1,25	90	15	35	8,0	3	DIN 371	6H
	—	T830M080X125R6G-D1	M8 X 1,25	90	15	35	8,0	3	DIN 371	6G
T830MF100X125R6H-D4		T830MF100X125R6H-D4	M10 X 1,25	100	18	39	7,0	3	DIN 374	6H
	—	T830M100X150R6H-D6	M10 X 1,5	100	18	39	7,0	3	DIN 376	6H
T830M100X150R6H-D1			— M10 X 1,5	100	18	39	10,0	3	DIN 371	6G
	—	T830M100X150R6H-D1	M10 X 1,5	100	18	39	10,0	3	DIN 371	6H
	—	T830M100X150R6G-D1	M10 X 1,5	100	18	39	10,0	3	DIN 371	6G
	—	T830MF120X125R6H-D4	M12 X 1,25	100	21	39	9,0	3	DIN 374	6H

(T830 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система Жесткие патроны и патроны с синхронизацией — продолжение)

лучший выбор альтернативный выбор

класс

количество стандартный точности

KSP32KSP32		KSP39KSP39 размер D1	L	L3	L2	D	канавок	размер	резьбы
T830MF140X150R6H-D4	T830MF140X150R6H-D4	M14 X 1,5	100	21	47	11,0	3	DIN 374	6H
T830M140X200R6H-D6	T830M140X200R6H-D6	M14 X 2	110	24	52	11,0	3	DIN 376	6H
—	T830M140X200R6G-D6	M14 X 2	110	24	52	11,0	3	DIN 376	6G
—	T830MF160X150R6H-D4	M16 X 1,5	100	21	46	12,0	3	DIN 374	6H
—	T830M160X200R6H-D6	M16 X 2	110	24	51	12,0	3	DIN 376	6H
—	T830M160X200R6G-D6	M16 X 2	110	24	51	12,0	3	DIN 376	6G
—	T830MF180X150R6H-D4	M18 X 1,5	110	21	50	14,0	4	DIN 374	6H
—	T830M180X250R6H-D6	M18 X 2,5	125	30	58	14,0	4	DIN 376	6H
—	T830M200X250R6H-D6	M20 X 2,5	140	30	64	16,0	4	DIN 376	6H
—	T830M220X250R6H-D6	M22 X 2,5	140	30	70	18,0	4	DIN 376	6H
—	T830M240X300R6H-D6	M24 X 3	160	36	77	18,0	4	DIN 376	6H
—	T830M270X300R6H-D6	M27 X 3	160	36	82	20,0	4	DIN 376	6H
—	T830M300X350R6H-D6	M30 X 3,5	180	42	91	22,0	4	DIN 376	6H
—	T830M330X350R6H-D6	M33 X 3,5	180	42	100	25,0	4	DIN 376	6H
—	T830M360X400R6H-D6	M36 X 4	200	48	110	28,0	5	DIN 376	6H

ПРИМЕЧАНИЕ. Рекомендуются для использования в жестких патронах и патронах с синхронизацией.

Точность изготовления хвостовика

D, мм	допуск h9
1–3	+0, -0,025
>3–6	+0, -0,030
>6–10	+0, -0,036
>10–18	+0, -0,043
>18–30	+0, -0,052

							�лучший	выбор
							�альтерн	ативный выбор	класс
							количество	стандартный	точности
KSP32 KSP32	KSP39 KSP39	размер D1	L	L3	L2	D	канавок	размер	резьбы
—	T830M020X040R6H-D1	M2 X 0,4	45	7	13	2,8	2	DIN 371	6H
—	T830M020X040R6G-D1	M2 X 0,4	45	7	13	2,8	2	DIN 371	6G
—	T830M025X045R6H-D1	M2,5 X 0,45	50	7	15	2,8	2	DIN 371	6H
—	T830M025X045R6G-D1	M2,5 X 0,45	50	7	15	2,8	2	DIN 371	6G
T830M030X050R6H-D1	T830M030X050R6H-D1	M3 X 0,5	56	8	18	3,5	2	DIN 371	6H
—	T830M030X050R6G-D1	M3 X 0,5	56	8	18	3,5	2	DIN 371	6G
—	T830M035X060R6H-D1	M3,5 X 0,6	56	9	20	4,0	2	DIN 371	6H
T830M040X070R6H-D1	T830M040X070R6H-D1	M4 X 0,7	63	11	21	4,5	3	DIN 371	6H
—	T830M040X070R6G-D1	M4 X 0,7	63	11	21	4,5	3	DIN 371	6G
T830M050X080R6H-D1	T830M050X080R6H-D1	M5 X 0,8	70	12	25	6,0	3	DIN 371	6H
—	T830M050X080R6G-D1	M5 X 0,8	70	12	25	6,0	3	DIN 371	6G
—	T830M060X100R6H-D6	M6 X 1	80	12	30	4,5	3	DIN 376	6H
T830M060X100R6H-D1	T830M060X100R6H-D1	M6 X 1	80	12	30	6,0	3	DIN 371	6H
—	T830M060X100R6G-D1	M6 X 1	80	12	30	6,0	3	DIN 371	6G
—	T830M070X100R6H-D1	M7 X 1	80	12	30	7,0	3	DIN 371	6H
T830MF080X100R6H-D4	T830MF080X100R6H-D4	M8 X 1	90	15	35	6,0	3	DIN 374	6H
—	T830M080X125R6H-D6	M8 X 1,25	90	15	35	6,0	3	DIN 376	6H
T830M080X125R6H-D1	T830M080X125R6H-D1	M8 X 1,25	90	15	35	8,0	3	DIN 371	6H
—	T830M080X125R6G-D1	M8 X 1,25	90	15	35	8,0	3	DIN 371	6G
T830MF100X125R6H-D4	T830MF100X125R6H-D4	M10 X 1,25	100	18	39	7,0	3	DIN 374	6H
—	T830M100X150R6H-D6	M10 X 1,5	100	18	39	7,0	3	DIN 376	6H
T830M100X150R6H-D1	—	M10 X 1,5	100	18	39	10,0	3	DIN 371	6G
—	T830M100X150R6H-D1	M10 X 1,5	100	18	39	10,0	3	DIN 371	6H
—	T830M100X150R6G-D1	M10 X 1,5	100	18	39	10,0	3	DIN 371	6G
—	T830MF120X125R6H-D4	M12 X 1,25	100	21	39	9,0	3	DIN 374	6H
T830MF120X150R6H-D4	T830MF120X150R6H-D4	M12 X 1,5	100	21	39	9,0	3	DIN 374	6H
T830M120X175R6H-D6	T830M120X175R6H-D6	M12 X 1,75	110	21	44	9,0	3	DIN 376	6H
—	T830M120X175R6G-D6	M12 X 1,75	110	21	44	9,0	3	DIN 376	6G
