Метчики Beyond™ из быстрорежущей стали HSS-E с винтовыми канавками Глухие отверстия Метчики из быстрорежущей стали HSS-E-PM с винтовыми канавками Глухие отверстия (3 x D)
- Сплав KSN38 с покрытием из DLC для
- Сплав KSH26 с покрытием из
нарезания резьбы в деталях из алюминия. TiAlN/MoS2 для нарезания резьбы
в деталях из стали твердостью
32–44 HRC (3 x D).
T680 DIN 371 и 376 Форма C для глухих отверстий Метрическая система Обработка алюминия

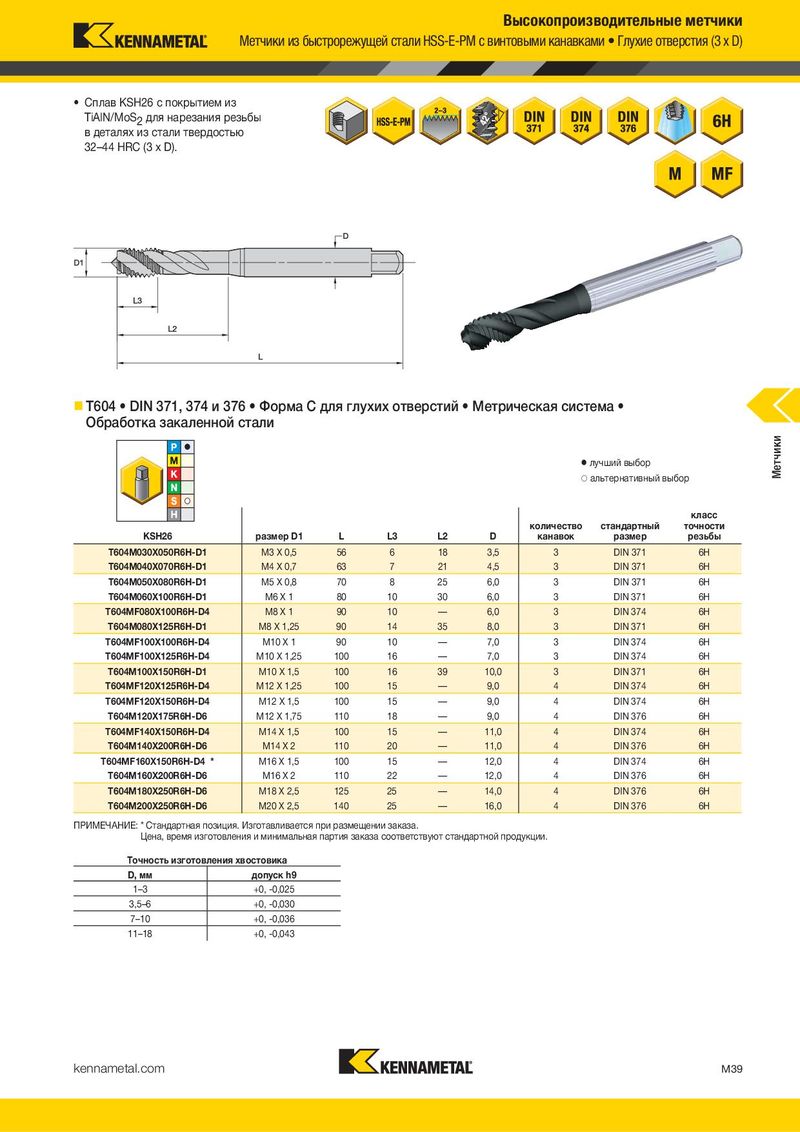

T604 DIN 371, 374 и 376 Форма C для глухих отверстий Метрическая система
Обработка закаленной стали
лучший выбор альтернативный выбор лучший выбор альтернативный выбор класс
количество стандартный точности
| KSN38KSN38 | размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |||
| класс | |||||||||||
| T680M030X050R6H-D1 | M3 X 0,5 | 56 | 6 | 18 | 3,5 | 2 | DIN 371 | 6H |
количество стандартный точности
| T680M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 2 | DIN 371 | 6H | KSH26KSH26 размер D1 | L | L3 | L2 | D | канавок | размер | резьбы | |||
| T680M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 2 | DIN 371 | 6H | T604M030X050R6H-D1 | M3 X 0,5 | 56 | 6 | 18 | 3,5 | 3 | DIN 371 | 6H | ||
| T680M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 2 | DIN 371 | 6H | T604M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H | ||
| T680M080X125R6H-D1 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 2 | DIN 371 | 6H | T604M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 6H | ||
| T680M100X150R6H-D1 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 2 | DIN 371 | 6H | T604M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H | ||
| T680M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | — | 9,0 | 3 | DIN 376 | 6H | T604MF080X100R6H-D4 | M8 X 1 | 90 | 10 | — | 6,0 | 3 | DIN 374 | 6H | ||
| T680M160X200R6H-D6 | M16 X 2 | 110 | 22 | — | 12,0 | 3 | DIN 376 | 6H | T604M080X125R6H-D1 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 3 | DIN 371 | 6H | ||
| T680M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | — | 16,0 | 3 | DIN 376 | 6H | T604MF100X100R6H-D4 | M10 X 1 | 90 | 10 | — | 7,0 | 3 | DIN 374 | 6H | ||
| T604MF100X125R6H-D4 | M10 X 1,25 | 100 | 16 | — | 7,0 | 3 | DIN 374 | 6H | |||||||||||
| Точность изготовления хвостовика | T604M100X150R6H-D1 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 3 | DIN 371 | 6H | ||||||||||
| D, мм | допуск h9 | T604MF120X125R6H-D4 | M12 X 1,25 | 100 | 15 | — | 9,0 | 4 | DIN 374 | 6H | |||||||||
| 1–3 | +0, -0,025 | T604MF120X150R6H-D4 | M12 X 1,5 | 100 | 15 | — | 9,0 | 4 | DIN 374 | 6H | |||||||||
| 3,5–6 | +0, -0,030 | T604M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | — | 9,0 | 4 | DIN 376 | 6H | |||||||||
| 7–10 | +0, -0,036 | T604MF140X150R6H-D4 | M14 X 1,5 | 100 | 15 | — | 11,0 | 4 | DIN 374 | 6H | |||||||||
| 11–18 | +0, -0,043 | T604M140X200R6H-D6 | M14 X 2 | 110 | 20 | — | 11,0 | 4 | DIN 376 | 6H | |||||||||
| T604MF160X150R6H-D4 * | M16 X 1,5 | 100 | 15 | — | 12,0 | 4 | DIN 374 | 6H | |||||||||||
| T604M160X200R6H-D6 | M16 X 2 | 110 | 22 | — | 12,0 | 4 | DIN 376 | 6H | |||||||||||
| T604M180X250R6H-D6 | M18 X 2,5 | 125 | 25 | — | 14,0 | 4 | DIN 376 | 6H | |||||||||||
| T604M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | — | 16,0 | 4 | DIN 376 | 6H |
ПРИМЕЧАНИЕ: * Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Точность изготовления хвостовика D, мм допуск h9
1–3 +0, -0,025 3,5–6 +0, -0,030
| KSH26 | размер D1 | L | L3 | L2 | D | � � количество канавок | лучший выбор альтернативный вы стандартный размер | бор класс точности резьбы |
| T604M030X050R6H-D1 | M3 X 0,5 | 56 | 6 | 18 | 3,5 | 3 | DIN 371 | 6H |
| T604M040X070R6H-D1 | M4 X 0,7 | 63 | 7 | 21 | 4,5 | 3 | DIN 371 | 6H |
| T604M050X080R6H-D1 | M5 X 0,8 | 70 | 8 | 25 | 6,0 | 3 | DIN 371 | 6H |
| T604M060X100R6H-D1 | M6 X 1 | 80 | 10 | 30 | 6,0 | 3 | DIN 371 | 6H |
| T604MF080X100R6H-D4 | M8 X 1 | 90 | 10 | — | 6,0 | 3 | DIN 374 | 6H |
| T604M080X125R6H-D1 | M8 X 1,25 | 90 | 14 | 35 | 8,0 | 3 | DIN 371 | 6H |
| T604MF100X100R6H-D4 | M10 X 1 | 90 | 10 | — | 7,0 | 3 | DIN 374 | 6H |
| T604MF100X125R6H-D4 | M10 X 1,25 | 100 | 16 | — | 7,0 | 3 | DIN 374 | 6H |
| T604M100X150R6H-D1 | M10 X 1,5 | 100 | 16 | 39 | 10,0 | 3 | DIN 371 | 6H |
| T604MF120X125R6H-D4 | M12 X 1,25 | 100 | 15 | — | 9,0 | 4 | DIN 374 | 6H |
| T604MF120X150R6H-D4 | M12 X 1,5 | 100 | 15 | — | 9,0 | 4 | DIN 374 | 6H |
| T604M120X175R6H-D6 | M12 X 1,75 | 110 | 18 | — | 9,0 | 4 | DIN 376 | 6H |
| T604MF140X150R6H-D4 | M14 X 1,5 | 100 | 15 | — | 11,0 | 4 | DIN 374 | 6H |
| T604M140X200R6H-D6 | M14 X 2 | 110 | 20 | — | 11,0 | 4 | DIN 376 | 6H |
| T604MF160X150R6H-D4 | M16 X 1,5 | 100 | 15 | — | 12,0 | 4 | DIN 374 | 6H |
| T604M160X200R6H-D6 | M16 X 2 | 110 | 22 | — | 12,0 | 4 | DIN 376 | 6H |
| T604M180X250R6H-D6 | M18 X 2,5 | 125 | 25 | — | 14,0 | 4 | DIN 376 | 6H |
| T604M200X250R6H-D6 | M20 X 2,5 | 140 | 25 | — | 16,0 | 4 | DIN 376 | 6H |
| Точность изготовления хвостовика |
| D, мм допуск h9 |
| 1–3 +0,-0,025 |
| 3,5–6 +0,-0,030 |
| 7–10 +0,-0,036 |
| 11–18 +0, -0,043 |
