Основной каталог Kennametal вращающиеся инструменты 2018 - страница 603

Корпус коробки передач Корпус коробки передач

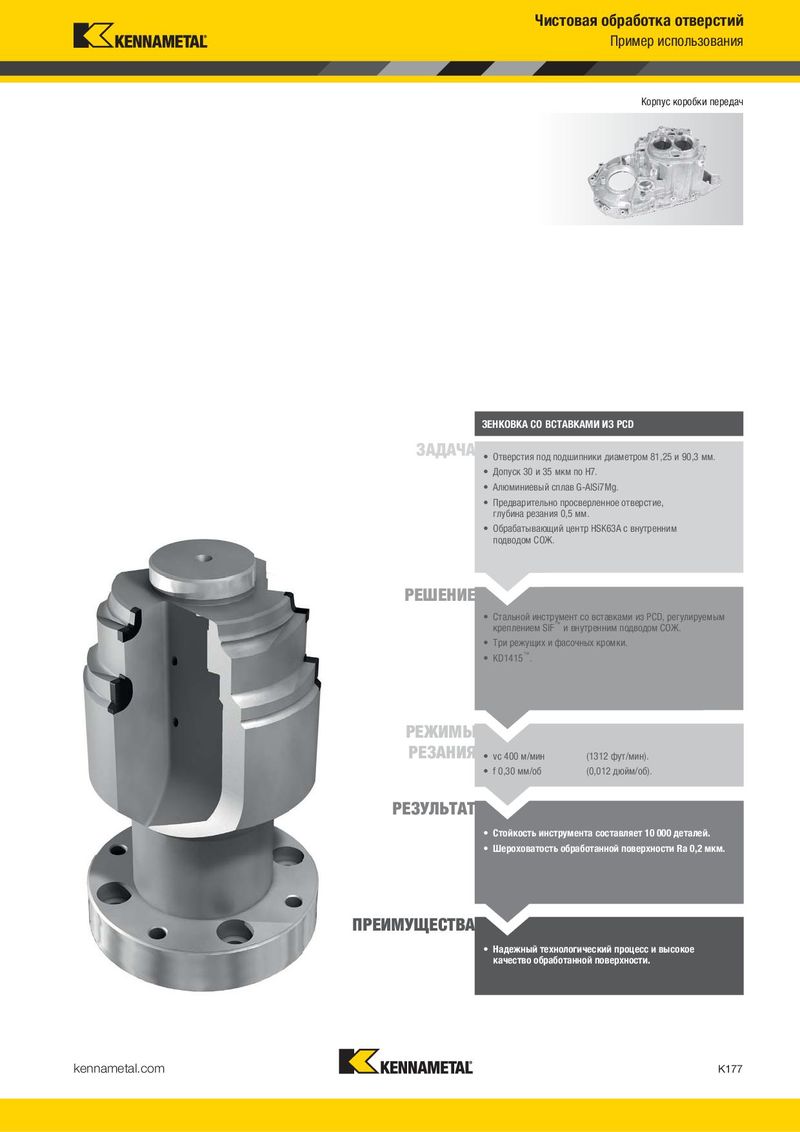

СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD

ЗАДАЧА ЗАДАЧА

• Отверстия под подшипники диаметром 80 и 120 мм.
• Отверстия под подшипники диаметром 81,25 и 90,3 мм.
• Допуск 30 и 35 мкм по H7.
• Допуск 30 и 35 мкм по H7.
• Алюминиевый сплав G-AlSi7Mg.
• Алюминиевый сплав G-AlSi7Mg.
• Предварительно просверленное отверстие,
• Предварительно просверленное отверстие,

глубина резания 0,5 мм. глубина резания 0,5 мм.

• Обрабатывающий центр HSK63A с внутренним
• Обрабатывающий центр HSK63A с внутренним

подводом СОЖ. подводом СОЖ.

РЕШЕНИЕ РЕШЕНИЕ

• Стальной инструмент со вставками из PCD,
• Стальной инструмент со вставками из PCD, регулируемым

соединением HSK63A и внутренним подводом СОЖ. ™ креплением SIF и внутренним подводом СОЖ.

• Четыре эффективных режущих кромки.
• Три режущих и фасочных кромки.
• KD1415™.
• KD1415™.

РЕЖИМЫ РЕЖИМЫ

РЕЗАНИЯ РЕЗАНИЯ

• vc 800 м/мин (2625 фут/мин).
• vc 400 м/мин (1312 фут/мин).
• f 0,32 мм/об (0,013 дюйм/об).
• f 0,30 мм/об (0,012 дюйм/об).

РЕЗУЛЬТАТ РЕЗУЛЬТАТ

• Стойкость инструмента составляет более 400 минут.
• Стойкость инструмента составляет 10 000 деталей.
• Шероховатость обработанной поверхности Ra 0,2 мкм.
• Шероховатость обработанной поверхности Ra 0,2 мкм.

ПРЕИМУЩЕСТВА

ПРЕИМУЩЕСТВА

• Надежный технологический процесс и высокое качество обработанной поверхности.
• Надежный технологический процесс и высокое
• Стойкость инструмента увеличивается по сравнению качество обработанной поверхности. с используемым ранее инструментом.
