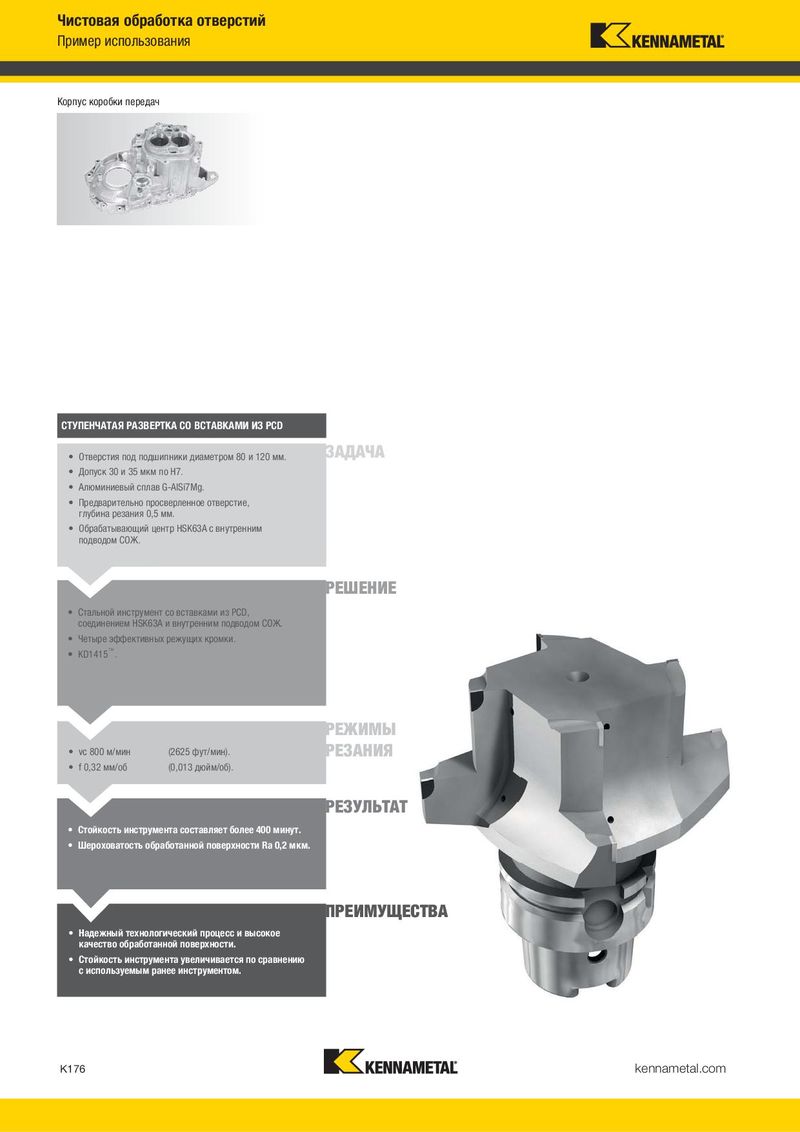

Чистовая обработка отверстий Чистовая обработка отверстий Пример использования Пример использования Корпус коробки передач Корпус коробки передач СТУПЕНЧАТАЯ РАЗВЕРТКА СО ВСТАВКАМИ ИЗ PCD ЗЕНКОВКА СО ВСТАВКАМИ ИЗ PCD • Отверстия под подшипники диаметром 80 и 120 мм. ЗАДАЧА ЗАДАЧА • Отверстия под подшипники диаметром 81,25 и 90,3 мм. • Допуск 30 и 35 мкм по H7. • Допуск 30 и 35 мкм по H7. • Алюминиевый сплав G-AlSi7Mg. • Алюминиевый сплав G-AlSi7Mg. • Предварительно просверленное отверстие, • Предварительно просверленное отверстие, глубина резания 0,5 мм. глубина резания 0,5 мм. • Обрабатывающий центр HSK63A с внутренним • Обрабатывающий центр HSK63A с внутренним подводом СОЖ. подводом СОЖ. РЕШЕНИЕ РЕШЕНИЕ • Стальной инструмент со вставками из PCD, • Стальной инструмент со вставками из PCD, регулируемым соединением HSK63A и внутренним подводом СОЖ. креплением SIF™ и внутренним подводом СОЖ. • Четыре эффективных режущих кромки. • Три режущих и фасочных кромки. • KD1415™. • KD1415™. РЕЖИМЫ РЕЖИМЫ • vc 800 м/мин (2625 фут/мин). РЕЗАНИЯ РЕЗАНИЯ • vc 400 м/мин (1312 фут/мин). • f 0,32 мм/об (0,013 дюйм/об). • f 0,30 мм/об (0,012 дюйм/об). РЕЗУЛЬТАТ РЕЗУЛЬТАТ • Стойкость инструмента составляет более 400 минут. • Стойкость инструмента составляет 10 000 деталей. • Шероховатость обработанной поверхности Ra 0,2 мкм. • Шероховатость обработанной поверхности Ra 0,2 мкм. ПРЕИМУЩЕСТВА • Надежный технологический процесс и высокое ПРЕИМУЩЕСТВА качество обработанной поверхности. • Надежный технологический процесс и высокое • Стойкость инструмента увеличивается по сравнению качество обработанной поверхности. с используемым ранее инструментом. K176 kennametal.com kennametal.com K177
