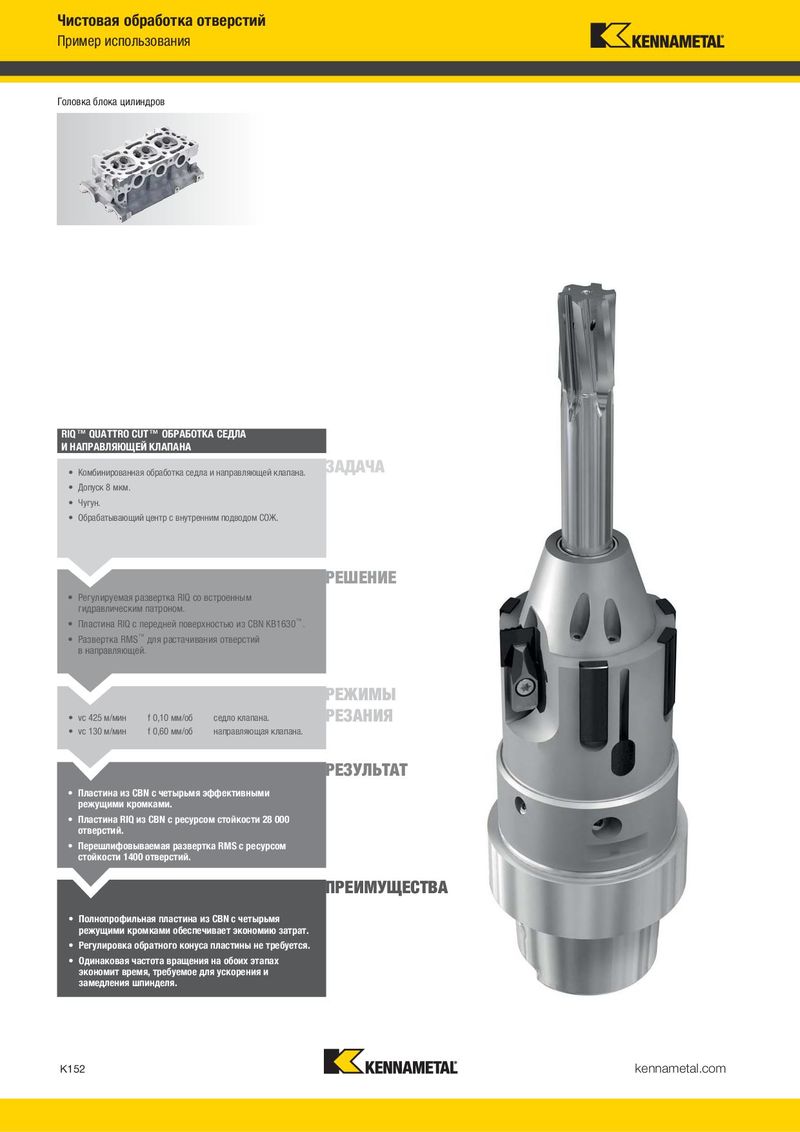

Чистовая обработка отверстий Пример использования Головка блока цилиндров RIQ™ QUATTRO CUT™ ОБРАБОТКА СЕДЛА И НАПРАВЛЯЮЩЕЙ КЛАПАНА • Комбинированная обработка седла и направляющей клапана. ЗАДАЧА • Допуск 8 мкм. • Чугун. • Обрабатывающий центр с внутренним подводом СОЖ. РЕШЕНИЕ • Регулируемая развертка RIQ со встроенным гидравлическим патроном. • Пластина RIQ с передней поверхностью из CBN KB1630™. • Развертка RMS™ для растачивания отверстий в направляющей. РЕЖИМЫ • vc 425 м/мин f 0,10 мм/об седло клапана. РЕЗАНИЯ • vc 130 м/мин f 0,60 мм/об направляющая клапана. РЕЗУЛЬТАТ • Пластина из CBN с четырьмя эффективными режущими кромками. • Пластина RIQ из CBN с ресурсом стойкости 28 000 отверстий. • Перешлифовываемая развертка RMS с ресурсом стойкости 1400 отверстий. ПРЕИМУЩЕСТВА • Полнопрофильная пластина из CBN с четырьмя режущими кромками обеспечивает экономию затрат. • Регулировка обратного конуса пластины не требуется. • Одинаковая частота вращения на обоих этапах экономит время, требуемое для ускорения и замедления шпинделя. K152 kennametal.com
