- Пластины заказываются отдельно.
D min–D max
Угол в плане 90° Картриджи под пластину для чистовых расточных головок FBHS

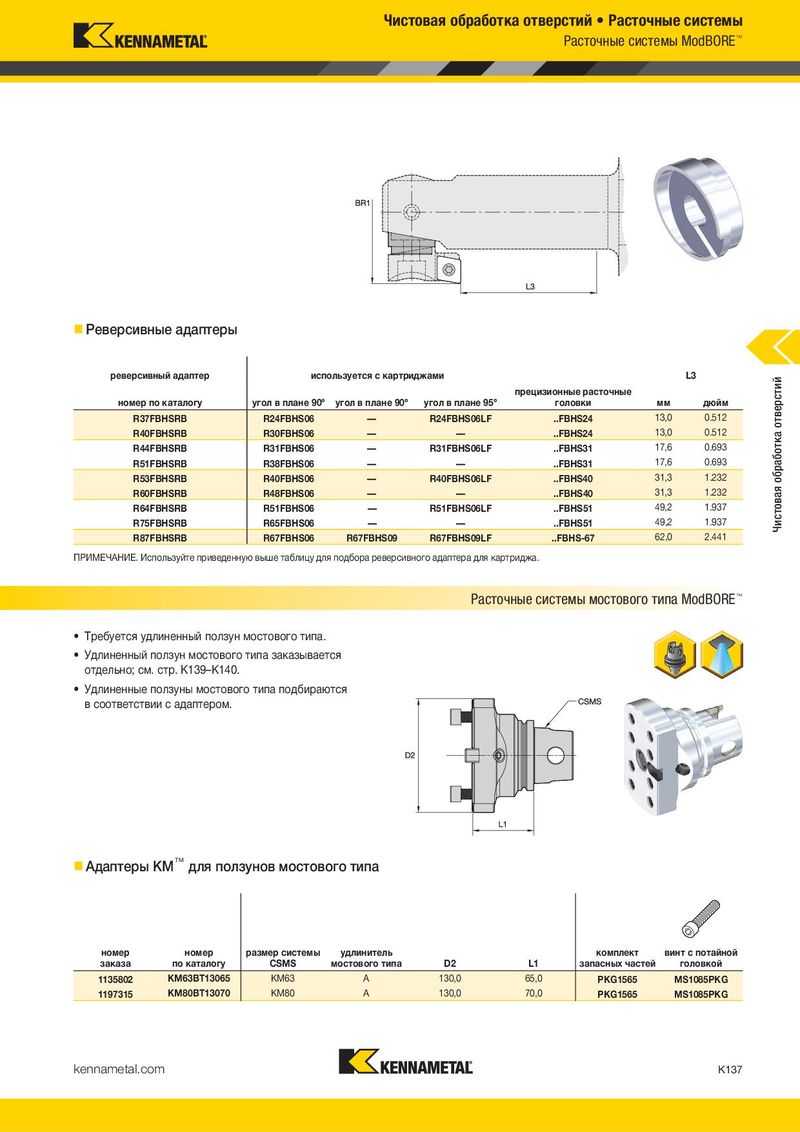

Реверсивные адаптеры
| номер | номер | | | | размер эталонная | винт |
| заказа | по каталогу | D min | D max | | пластина Torx | пластины |
| 1137487 | R24FBHS06 | 23,9 | 31,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 2649548 | R30FBHS06 | 29,9 | 37,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 1133669 | R31FBHS06 | 30,9 | 40,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 2649549 | R38FBHS06 | 37,9 | 47,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 1135369 | R40FBHS06 | 39,9 | 51,1 | CC.0602../CC..215.. | T7 | 843.006.000 |
| 2649550 | R48FBHS06 | 47,9 | 59,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 1137479 | R51FBHS06 | 50,9 | 67,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 2649551 | R65FBHS06 | 64,9 | 81,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 1834274 | R67FBHS06 | 66,9 | 153,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 1137505 | R67FBHS09 | 66,9 | 153,1 | CC..09T3../CC..325.. | T15 | 843.009.000 |
| 2649552 | R85FBHS06 | 84,9 | 171,1 | CC..0602../CC..215.. | T7 | 843.006.000 |
| 2649553 | R85FBHS09 | 84,9 | 171,1 | CC..09T3../CC..325.. | T15 | 843.009.000 |
| 2649554 | R125FBHS09 | 153,9 | 191,1 | CC..09T3../CC..325.. | T15 | 843.009.000 |
- Пластины заказываются отдельно.
| реверсивный адаптер | используется с картриджами | | L3 |
| | прецизионные расточные | |
| номер по каталогу | угол в плане 90° | угол в плане 90° | угол в плане 95° | | головки | мм | дюйм |
| R37FBHSRB | R24FBHS06 | — | R24FBHS06LF | | ..FBHS24 | 13,0 | 0.512 |
| R40FBHSRB | R30FBHS06 | — | | — | ..FBHS24 | 13,0 | 0.512 |
| R44FBHSRB | R31FBHS06 | — | R31FBHS06LF | | ..FBHS31 | 17,6 | 0.693 |
| R51FBHSRB | R38FBHS06 | — | | — | ..FBHS31 | 17,6 | 0.693 |
| R53FBHSRB | R40FBHS06 | — | R40FBHS06LF | | ..FBHS40 | 31,3 | 1.232 |
| R60FBHSRB | R48FBHS06 | — | | — | ..FBHS40 | 31,3 | 1.232 |
| R64FBHSRB | R51FBHS06 | — | R51FBHS06LF | | ..FBHS51 | 49,2 | 1.937 |
| R75FBHSRB | R65FBHS06 | — | | — | ..FBHS51 | 49,2 | 1.937 |
| R87FBHSRB | R67FBHS06 | R67FBHS09 | R67FBHS09LF | | ..FBHS-67 | 62,0 | 2.441 |
ПРИМЕЧАНИЕ. Используйте приведенную выше таблицу для подбора реверсивного адаптера для картриджа.
Расточные системы мостового типа ModBORE™
- Требуется удлиненный ползун мостового типа.
- Удлиненный ползун мостового типа заказывается отдельно; см. стр. K139–K140.
- Удлиненные ползуны мостового типа подбираются в соответствии с адаптером.
| реверсивный адаптер | испо | льзуется с картри | джами | | | L3 |
| номер по каталогу | угол в плане 90° | угол в плане 90° | угол в плане 95° | прецизионные расточные головки | мм | дюйм |
| R37FBHSRB | R24FBHS06 | — | R24FBHS06LF | ..FBHS24 | 13,0 | 0.512 |
| R40FBHSRB | R30FBHS06 | — | — | ..FBHS24 | 13,0 | 0.512 |
| R44FBHSRB | R31FBHS06 | — | R31FBHS06LF | ..FBHS31 | 17,6 | 0.693 |
| R51FBHSRB | R38FBHS06 | — | — | ..FBHS31 | 17,6 | 0.693 |
| R53FBHSRB | R40FBHS06 | — | R40FBHS06LF | ..FBHS40 | 31,3 | 1.232 |
| R60FBHSRB | R48FBHS06 | — | — | ..FBHS40 | 31,3 | 1.232 |
| R64FBHSRB | R51FBHS06 | — | R51FBHS06LF | ..FBHS51 | 49,2 | 1.937 |
| R75FBHSRB | R65FBHS06 | — | — | ..FBHS51 | 49,2 | 1.937 |
| R87FBHSRB | R67FBHS06 | R67FBHS09 | R67FBHS09LF | ..FBHS-67 | 62,0 | 2.441 |
