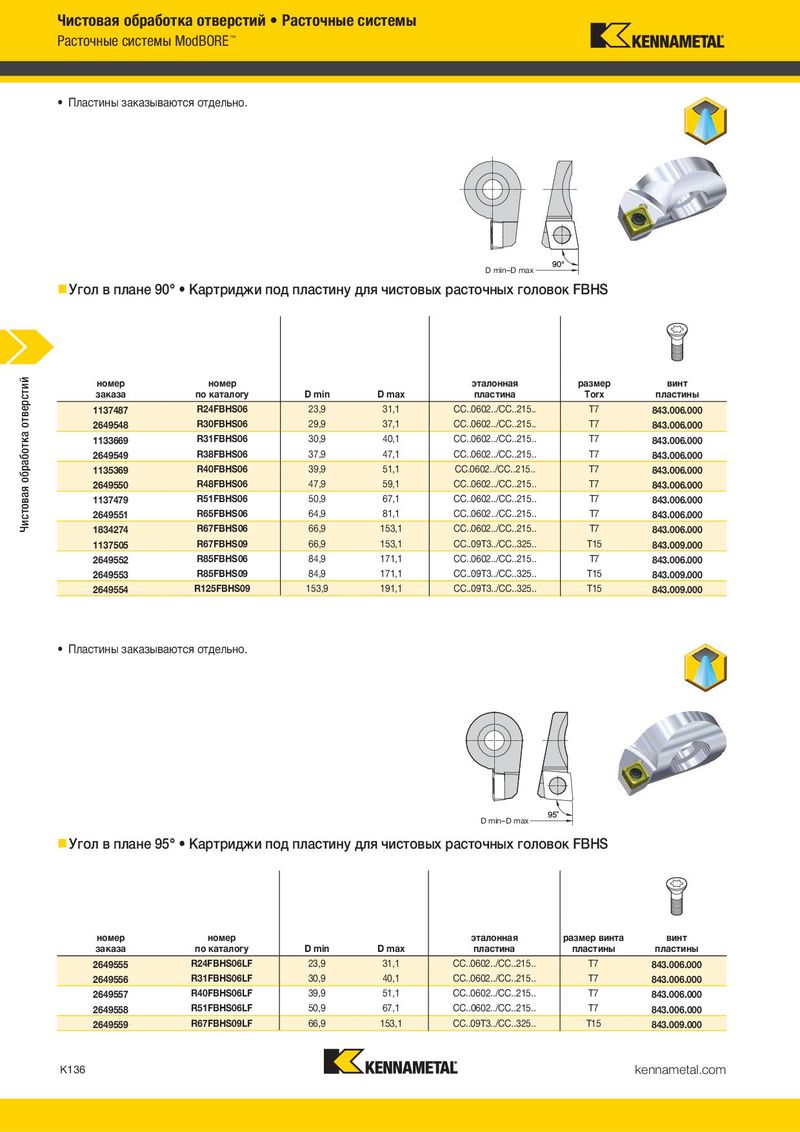

Чистовая обработка отверстий • Расточные системы Чистовая обработка отверстий • Расточные системы Расточные системы ModBORE ™ Расточные системы ModBORE™ • Пластины заказываются отдельно. D min–D max  Угол в плане 90° • Картриджи под пластину для чистовых расточных головок FBHS  Реверсивные адаптеры реверсивный адаптер используется с картриджами L3 Чистовая обработка отверстий Чистовая обработка отверстий номер номер эталонная размер винт заказа по каталогу D min D max пластина Torx пластины прецизионные расточные номер по каталогу угол в плане 90° угол в плане 90° угол в плане 95° головки мм дюйм 1137487 R24FBHS06 23,9 31,1 CC..0602../CC..215.. T7 843.006.000 R37FBHSRB R24FBHS06 — R24FBHS06LF ..FBHS24 13,0 0.512 2649548 R30FBHS06 29,9 37,1 CC..0602../CC..215.. T7 843.006.000 R40FBHSRB R30FBHS06 — — ..FBHS24 13,0 0.512 1133669 R31FBHS06 30,9 40,1 CC..0602../CC..215.. T7 843.006.000 R44FBHSRB R31FBHS06 — R31FBHS06LF ..FBHS31 17,6 0.693 2649549 R38FBHS06 37,9 47,1 CC..0602../CC..215.. T7 843.006.000 R51FBHSRB R38FBHS06 — — ..FBHS31 17,6 0.693 1135369 R40FBHS06 39,9 51,1 CC.0602../CC..215.. T7 843.006.000 R53FBHSRB R40FBHS06 — R40FBHS06LF ..FBHS40 31,3 1.232 2649550 R48FBHS06 47,9 59,1 CC..0602../CC..215.. T7 843.006.000 R60FBHSRB R48FBHS06 — — ..FBHS40 31,3 1.232 1137479 R51FBHS06 50,9 67,1 CC..0602../CC..215.. T7 843.006.000 R64FBHSRB R51FBHS06 — R51FBHS06LF ..FBHS51 49,2 1.937 2649551 R65FBHS06 64,9 81,1 CC..0602../CC..215.. T7 843.006.000 R75FBHSRB R65FBHS06 — — ..FBHS51 49,2 1.937 1834274 R67FBHS06 66,9 153,1 CC..0602../CC..215.. T7 843.006.000 R87FBHSRB R67FBHS06 R67FBHS09 R67FBHS09LF ..FBHS-67 62,0 2.441 1137505 R67FBHS09 66,9 153,1 CC..09T3../CC..325.. T15 843.009.000 2649552 R85FBHS06 84,9 171,1 CC..0602../CC..215.. T7 843.006.000 ПРИМЕЧАНИЕ. Используйте приведенную выше таблицу для подбора реверсивного адаптера для картриджа. 2649553 R85FBHS09 84,9 171,1 CC..09T3../CC..325.. T15 843.009.000 2649554 R125FBHS09 153,9 191,1 CC..09T3../CC..325.. T15 843.009.000 Расточные системы мостового типа ModBORE™ • Требуется удлиненный ползун мостового типа. • Пластины заказываются отдельно. • Удлиненный ползун мостового типа заказывается отдельно; см. стр. K139–K140. • Удлиненные ползуны мостового типа подбираются в соответствии с адаптером. D min–D max  Угол в плане 95° • Картриджи под пластину для чистовых расточных головок FBHS  Адаптеры KM™ для ползунов мостового типа номер номер эталонная размер винта винт заказа по каталогу D min D max пластина пластины пластины номер номер размер системы удлинитель комплект винт с потайной 2649555 R24FBHS06LF 23,9 31,1 CC..0602../CC..215.. T7 843.006.000 заказа по каталогу CSMS мостового типа D2 L1 запасных частей головкой 2649556 R31FBHS06LF 30,9 40,1 CC..0602../CC..215.. T7 843.006.000 1135802 KM63BT13065 KM63 A 130,0 65,0 PKG1565 MS1085PKG 2649557 R40FBHS06LF 39,9 51,1 CC..0602../CC..215.. T7 843.006.000 1197315 KM80BT13070 KM80 A 130,0 70,0 PKG1565 MS1085PKG 2649558 R51FBHS06LF 50,9 67,1 CC..0602../CC..215.. T7 843.006.000 2649559 R67FBHS09LF 66,9 153,1 CC..09T3../CC..325.. T15 843.009.000 K136 kennametal.com kennametal.com K137
