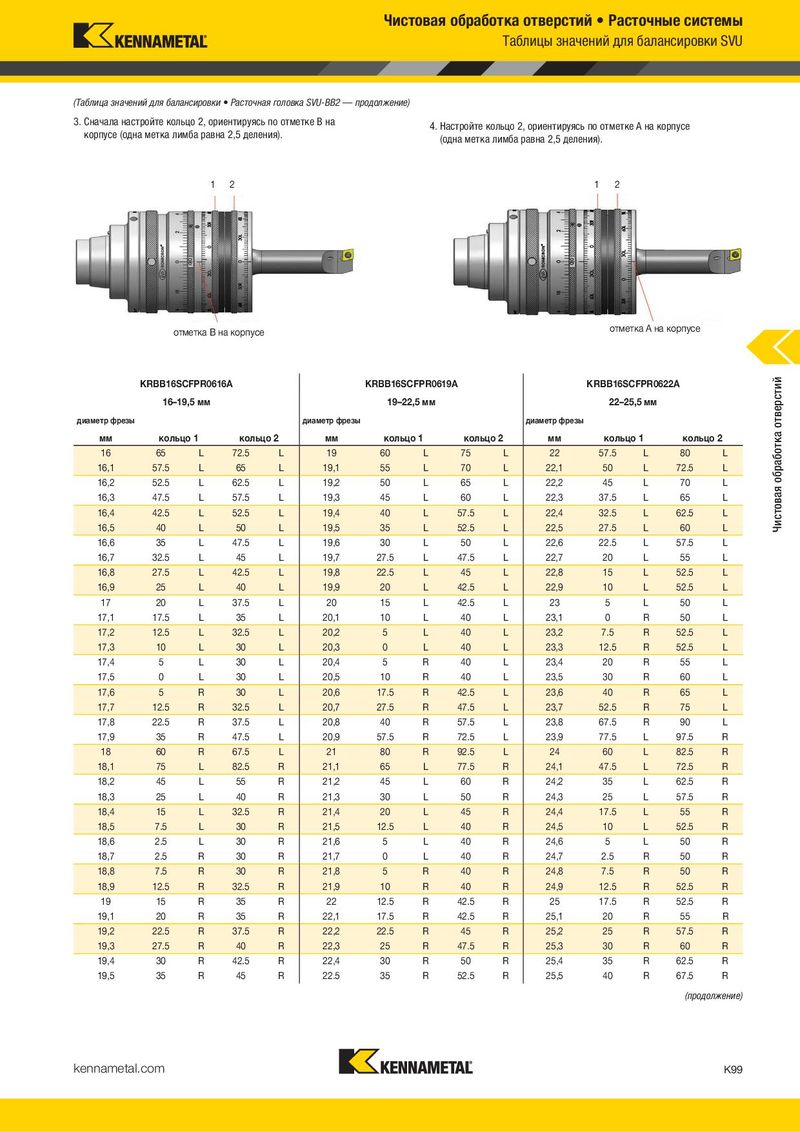

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 525
Навигация
Каталог Kennametal инновации 2021.1
Монолитные концевые фрезы Kennametal 2024
Сменные фрезерные пластины сплавов KCK20B и KCKP10 Kennametal 2024
Оптимальный выбор Kennametal 2025 - 2026
Пластины с геометрией FV для токарной обработки Kennametal 2023
(Таблица значений для балансировки • Расточная головка SVU-BB2 — продолжение)
| 1. Система SVUBB имеет 2 балансировочных лимба. Совместите «нулевую | 2. Найдите ваш диаметр в таблице внизу и определите | 3. Сначала настройте кольцо 2, ориентируясь по отметке B на | 4. Настройте кольцо 2, ориентируясь по отметке A на корпусе | ||
| отметку» кольца 2 с отметкой A на корпусе. Совместите «нулевую отметку» | значения настройки для кольца 1 и кольца 2. | корпусе (одна метка лимба равна 2,5 деления). | (одна метка лимба равна 2,5 деления). | ||
| кольца 1 с «нулевой отметкой» кольца 2. | |||||
| 1 | 2 |
1 2 1 2 1 2
отметка A на корпусе
Таблица значений для балансировки • Расточная головка SVU-BB2
KRBB16SCLDRS406A KRBB16SCFPR06085A KRBB16SCFPR0611A KRBB16SCFPR06135A
6–9,5 мм 8,5–12 мм 11–14,5 мм 13,5–17 мм
диаметр фрезы диаметр фрезы диаметр фрезы диаметр фрезы
| мм | кольцо 1 | кольцо 2 | мм | кольцо 1 | кольцо 2 | мм | кольцо 1 | кольцо 2 | мм | кольцо 1 | кольцо 2 | ||||||||
| 6 | 67.5 | L | 67.5 | L | 8,5 | 67.5 | L | 67.5 | L | 11 | 67.5 | L | 70 | L | 13,5 | 65 | L | 70 | L |
| 6,1 | 62.5 | L | 62.5 | L | 8,6 | 62.5 | L | 62.5 | L | 11,1 | 60 | L | 62.5 | L | 13,6 | 60 | L | 65 | L |
| 6,2 | 57.5 | L | 57.5 | L | 8,7 | 57.5 | L | 57.5 | L | 11,2 | 57.5 | L | 60 | L | 13,7 | 55 | L | 60 | L |
| 6,3 | 55 | L | 55 | L | 8,8 | 52.5 | L | 55 | L | 11,3 | 52.5 | L | 55 | L | 13,8 | 50 | L | 55 | L |
| 6,4 | 50 | L | 50 | L | 8,9 | 50 | L | 50 | L | 11,4 | 47.5 | L | 50 | L | 13,9 | 47.5 | L | 52.5 | L |
| 6,5 | 47.5 | L | 47.5 | L | 9 | 47.5 | L | 47.5 | L | 11,5 | 45 | L | 47.5 | L | 14 | 42.5 | L | 47.5 | L |
| 6,6 | 45 | L | 45 | L | 9,1 | 42.5 | L | 45 | L | 11,6 | 42.5 | L | 45 | L | 14,1 | 40 | L | 45 | L |
| 6,7 | 40 | L | 40 | L | 9,2 | 40 | L | 40 | L | 11,7 | 37.5 | L | 42.5 | L | 14,2 | 35 | L | 42.5 | L |
| 6,8 | 37.5 | L | 37.5 | L | 9,3 | 37.5 | L | 37.5 | L | 11,8 | 35 | L | 37.5 | L | 14,3 | 32.5 | L | 40 | L |
| 6,9 | 35 | L | 35 | L | 9,4 | 35 | L | 35 | L | 11,9 | 32.5 | L | 35 | L | 14,4 | 30 | L | 37.5 | L |
| 7 | 32.5 | L | 32.5 | L | 9,5 | 30 | L | 32.5 | L | 12 | 30 | L | 32.5 | L | 14,5 | 25 | L | 35 | L |
| 7,1 | 30 | L | 30 | L | 9,6 | 27.5 | L | 30 | L | 12,1 | 27.5 | L | 30 | L | 14,6 | 22.5 | L | 32.5 | L |
| 7,2 | 27.5 | L | 27.5 | L | 9,7 | 25 | L | 27.5 | L | 12,2 | 25 | L | 27.5 | L | 14,7 | 20 | L | 30 | L |
| 7,3 | 25 | L | 25 | L | 9,8 | 22.5 | L | 25 | L | 12,3 | 22.5 | L | 25 | L | 14,8 | 17.5 | L | 27.5 | L |
| 7,4 | 22.5 | L | 22.5 | L | 9,9 | 20 | L | 22.5 | L | 12,4 | 17.5 | L | 25 | L | 14,9 | 15 | L | 25 | L |
| 7,5 | 20 | L | 20 | L | 10 | 17.5 | L | 20 | L | 12,5 | 15 | L | 22.5 | L | 15 | 10 | L | 25 | L |
| 7,6 | 17.5 | L | 17.5 | L | 10,1 | 15 | L | 17.5 | L | 12,6 | 12.5 | L | 20 | L | 15,1 | 7.5 | L | 22.5 | L |
| 7,7 | 15 | L | 15 | L | 10,2 | 12.5 | L | 15 | L | 12,7 | 10 | L | 17.5 | L | 15,2 | 2.5 | L | 22.5 | L |
| 7,8 | 12.5 | L | 12.5 | L | 10,3 | 10 | L | 15 | L | 12,8 | 5 | L | 17.5 | L | 15,3 | 2.5 | R | 22.5 | L |
отметка B на корпусе отметка A на корпусе
KRBB16SCFPR0616A KRBB16SCFPR0619A KRBB16SCFPR0622A
16–19,5 мм 19–22,5 мм 22–25,5 мм
диаметр фрезы диаметр фрезы диаметр фрезы
| мм | кольцо 1 | кольцо 2 | мм | кольцо 1 | кольцо 2 | мм | кольцо 1 | кольцо 2 | ||||||
| 16 | 65 | L | 72.5 | L | 19 | 60 | L | 75 | L | 22 | 57.5 | L | 80 | L |
| 16,1 | 57.5 | L | 65 | L | 19,1 | 55 | L | 70 | L | 22,1 | 50 | L | 72.5 | L |
| 16,2 | 52.5 | L | 62.5 | L | 19,2 | 50 | L | 65 | L | 22,2 | 45 | L | 70 | L |
| 16,3 | 47.5 | L | 57.5 | L | 19,3 | 45 | L | 60 | L | 22,3 | 37.5 | L | 65 | L |
| 16,4 | 42.5 | L | 52.5 | L | 19,4 | 40 | L | 57.5 | L | 22,4 | 32.5 | L | 62.5 | L |
| 16,5 | 40 | L | 50 | L | 19,5 | 35 | L | 52.5 | L | 22,5 | 27.5 | L | 60 | L |
| 16,6 | 35 | L | 47.5 | L | 19,6 | 30 | L | 50 | L | 22,6 | 22.5 | L | 57.5 | L |
| 16,7 | 32.5 | L | 45 | L | 19,7 | 27.5 | L | 47.5 | L | 22,7 | 20 | L | 55 | L |
| 16,8 | 27.5 | L | 42.5 | L | 19,8 | 22.5 | L | 45 | L | 22,8 | 15 | L | 52.5 | L |
| 16,9 | 25 | L | 40 | L | 19,9 | 20 | L | 42.5 | L | 22,9 | 10 | L | 52.5 | L |
| 17 | 20 | L | 37.5 | L | 20 | 15 | L | 42.5 | L | 23 | 5 | L | 50 | L |
| 17,1 | 17.5 | L | 35 | L | 20,1 | 10 | L | 40 | L | 23,1 | 0 | R | 50 | L |
| 17,2 | 12.5 | L | 32.5 | L | 20,2 | 5 | L | 40 | L | 23,2 | 7.5 | R | 52.5 | L |
| 17,3 | 10 | L | 30 | L | 20,3 | 0 | L | 40 | L | 23,3 | 12.5 | R | 52.5 | L |
| 17,4 | 5 | L | 30 | L | 20,4 | 5 | R | 40 | L | 23,4 | 20 | R | 55 | L |
| 17,5 | 0 | L | 30 | L | 20,5 | 10 | R | 40 | L | 23,5 | 30 | R | 60 | L |
| 17,6 | 5 | R | 30 | L | 20,6 | 17.5 | R | 42.5 | L | 23,6 | 40 | R | 65 | L |
| 17,7 | 12.5 | R | 32.5 | L | 20,7 | 27.5 | R | 47.5 | L | 23,7 | 52.5 | R | 75 | L |
| 17,8 | 22.5 | R | 37.5 | L | 20,8 | 40 | R | 57.5 | L | 23,8 | 67.5 | R | 90 | L |
| 17,9 | 35 | R | 47.5 | L | 20,9 | 57.5 | R | 72.5 | L | 23,9 | 77.5 | L | 97.5 | R |
| 18 | 60 | R | 67.5 | L | 21 | 80 | R | 92.5 | L | 24 | 60 | L | 82.5 | R |
| диаметр фрезы | KRBB16S 16–1 | CFPR061 9,5 мм | 6A | диаметр фрезы | KRBB16S 19–2 | CFPR06 2,5 мм | 19A | диаметр фрез | KRBB16S 22–2 ы | CFPR0 5,5 мм | 622A | |||
| мм | кольц | о 1 | коль | цо 2 | мм | коль | цо 1 | коль | цо 2 | мм | коль | цо 1 | коль | цо 2 |
| 16 | 65 | L | 72.5 | L | 19 | 60 | L | 75 | L | 22 | 57.5 | L | 80 | L |
| 16,1 | 57.5 | L | 65 | L | 19,1 | 55 | L | 70 | L | 22,1 | 50 | L | 72.5 | L |
| 16,2 | 52.5 | L | 62.5 | L | 19,2 | 50 | L | 65 | L | 22,2 | 45 | L | 70 | L |
| 16,3 | 47.5 | L | 57.5 | L | 19,3 | 45 | L | 60 | L | 22,3 | 37.5 | L | 65 | L |
| 16,4 | 42.5 | L | 52.5 | L | 19,4 | 40 | L | 57.5 | L | 22,4 | 32.5 | L | 62.5 | L |
| 16,5 | 40 | L | 50 | L | 19,5 | 35 | L | 52.5 | L | 22,5 | 27.5 | L | 60 | L |
| 16,6 | 35 | L | 47.5 | L | 19,6 | 30 | L | 50 | L | 22,6 | 22.5 | L | 57.5 | L |
| 16,7 | 32.5 | L | 45 | L | 19,7 | 27.5 | L | 47.5 | L | 22,7 | 20 | L | 55 | L |
| 16,8 | 27.5 | L | 42.5 | L | 19,8 | 22.5 | L | 45 | L | 22,8 | 15 | L | 52.5 | L |
| 16,9 | 25 | L | 40 | L | 19,9 | 20 | L | 42.5 | L | 22,9 | 10 | L | 52.5 | L |
| 17 | 20 | L | 37.5 | L | 20 | 15 | L | 42.5 | L | 23 | 5 | L | 50 | L |
| 17,1 | 17.5 | L | 35 | L | 20,1 | 10 | L | 40 | L | 23,1 | 0 | R | 50 | L |
| 17,2 | 12.5 | L | 32.5 | L | 20,2 | 5 | L | 40 | L | 23,2 | 7.5 | R | 52.5 | L |
| 17,3 | 10 | L | 30 | L | 20,3 | 0 | L | 40 | L | 23,3 | 12.5 | R | 52.5 | L |
| 17,4 | 5 | L | 30 | L | 20,4 | 5 | R | 40 | L | 23,4 | 20 | R | 55 | L |
| 17,5 | 0 | L | 30 | L | 20,5 | 10 | R | 40 | L | 23,5 | 30 | R | 60 | L |
| 17,6 | 5 | R | 30 | L | 20,6 | 17.5 | R | 42.5 | L | 23,6 | 40 | R | 65 | L |
| 17,7 | 12.5 | R | 32.5 | L | 20,7 | 27.5 | R | 47.5 | L | 23,7 | 52.5 | R | 75 | L |
| 17,8 | 22.5 | R | 37.5 | L | 20,8 | 40 | R | 57.5 | L | 23,8 | 67.5 | R | 90 | L |
| 17,9 | 35 | R | 47.5 | L | 20,9 | 57.5 | R | 72.5 | L | 23,9 | 77.5 | L | 97.5 | R |
| 18 | 60 | R | 67.5 | L | 21 | 80 | R | 92.5 | L | 24 | 60 | L | 82.5 | R |
| 18,1 | 75 | L | 82.5 | R | 21,1 | 65 | L | 77.5 | R | 24,1 | 47.5 | L | 72.5 | R |
| 18,2 | 45 | L | 55 | R | 21,2 | 45 | L | 60 | R | 24,2 | 35 | L | 62.5 | R |
| 18,3 | 25 | L | 40 | R | 21,3 | 30 | L | 50 | R | 24,3 | 25 | L | 57.5 | R |
| 18,4 | 15 | L | 32.5 | R | 21,4 | 20 | L | 45 | R | 24,4 | 17.5 | L | 55 | R |
| 18,5 | 7.5 | L | 30 | R | 21,5 | 12.5 | L | 40 | R | 24,5 | 10 | L | 52.5 | R |
| 18,6 | 2.5 | L | 30 | R | 21,6 | 5 | L | 40 | R | 24,6 | 5 | L | 50 | R |
| 18,7 | 2.5 | R | 30 | R | 21,7 | 0 | L | 40 | R | 24,7 | 2.5 | R | 50 | R |
| 18,8 | 7.5 | R | 30 | R | 21,8 | 5 | R | 40 | R | 24,8 | 7.5 | R | 50 | R |
| 18,9 | 12.5 | R | 32.5 | R | 21,9 | 10 | R | 40 | R | 24,9 | 12.5 | R | 52.5 | R |
| 19 | 15 | R | 35 | R | 22 | 12.5 | R | 42.5 | R | 25 | 17.5 | R | 52.5 | R |
| 19,1 | 20 | R | 35 | R | 22,1 | 17.5 | R | 42.5 | R | 25,1 | 20 | R | 55 | R |
| 19,2 | 22.5 | R | 37.5 | R | 22,2 | 22.5 | R | 45 | R | 25,2 | 25 | R | 57.5 | R |
| 19,3 | 27.5 | R | 40 | R | 22,3 | 25 | R | 47.5 | R | 25,3 | 30 | R | 60 | R |
| 19,4 | 30 | R | 42.5 | R | 22,4 | 30 | R | 50 | R | 25,4 | 35 | R | 62.5 | R |
| 19,5 | 35 | R | 45 | R | 22.5 | 35 | R | 52.5 | R | 25,5 | 40 | R | 67.5 | R |
