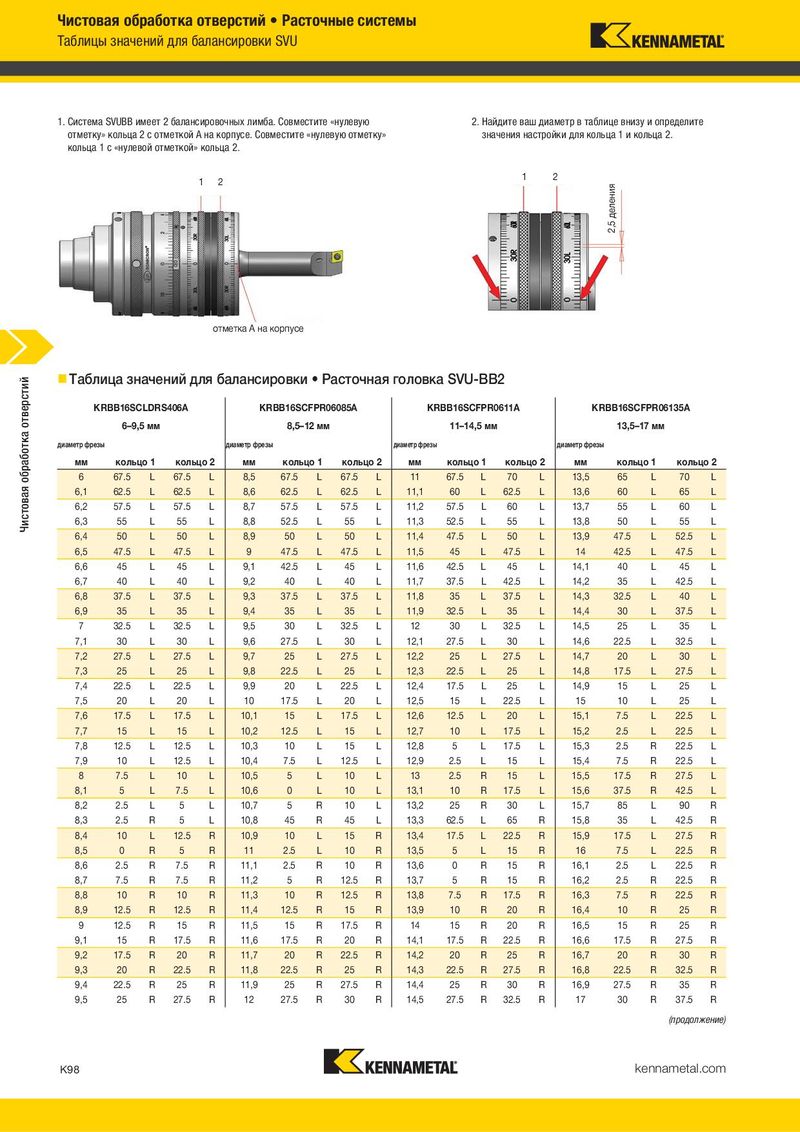

Чистовая обработка отверстий • Расточные системы Чистовая обработка отверстий • Расточные системы Таблицы значений для балансировки SVU Таблицы значений для балансировки SVU (Таблица значений для балансировки • Расточная головка SVU-BB2 — продолжение) 1. Система SVUBB имеет 2 балансировочных лимба. Совместите «нулевую 2. Найдите ваш диаметр в таблице внизу и определите 3. Сначала настройте кольцо 2, ориентируясь по отметке B на 4. Настройте кольцо 2, ориентируясь по отметке A на корпусе отметку» кольца 2 с отметкой A на корпусе. Совместите «нулевую отметку» значения настройки для кольца 1 и кольца 2. корпусе (одна метка лимба равна 2,5 деления). (одна метка лимба равна 2,5 деления). кольца 1 с «нулевой отметкой» кольца 2. 1 2 1 2 1 2 1 2 2,5 деления отметка A на корпусе отметка B на корпусе отметка A на корпусе  Таблица значений для балансировки • Расточная головка SVU-BB2 Чистовая обработка отверстий Чистовая обработка отверстий KRBB16SCFPR0616A KRBB16SCFPR0619A KRBB16SCFPR0622A 16–19,5 мм 19–22,5 мм 22–25,5 мм KRBB16SCLDRS406A KRBB16SCFPR06085A KRBB16SCFPR0611A KRBB16SCFPR06135A диаметр фрезы диаметр фрезы диаметр фрезы 6–9,5 мм 8,5–12 мм 11–14,5 мм 13,5–17 мм мм кольцо 1 кольцо 2 мм кольцо 1 кольцо 2 мм кольцо 1 кольцо 2 диаметр фрезы диаметр фрезы диаметр фрезы диаметр фрезы 16 65 L 72.5 L 19 60 L 75 L 22 57.5 L 80 L мм кольцо 1 кольцо 2 мм кольцо 1 кольцо 2 мм кольцо 1 кольцо 2 мм кольцо 1 кольцо 2 16,1 57.5 L 65 L 19,1 55 L 70 L 22,1 50 L 72.5 L 6 67.5 L 67.5 L 8,5 67.5 L 67.5 L 11 67.5 L 70 L 13,5 65 L 70 L 16,2 52.5 L 62.5 L 19,2 50 L 65 L 22,2 45 L 70 L 6,1 62.5 L 62.5 L 8,6 62.5 L 62.5 L 11,1 60 L 62.5 L 13,6 60 L 65 L 16,3 47.5 L 57.5 L 19,3 45 L 60 L 22,3 37.5 L 65 L 6,2 57.5 L 57.5 L 8,7 57.5 L 57.5 L 11,2 57.5 L 60 L 13,7 55 L 60 L 16,4 42.5 L 52.5 L 19,4 40 L 57.5 L 22,4 32.5 L 62.5 L 6,3 55 L 55 L 8,8 52.5 L 55 L 11,3 52.5 L 55 L 13,8 50 L 55 L 16,5 40 L 50 L 19,5 35 L 52.5 L 22,5 27.5 L 60 L 6,4 50 L 50 L 8,9 50 L 50 L 11,4 47.5 L 50 L 13,9 47.5 L 52.5 L 16,6 35 L 47.5 L 19,6 30 L 50 L 22,6 22.5 L 57.5 L 6,5 47.5 L 47.5 L 9 47.5 L 47.5 L 11,5 45 L 47.5 L 14 42.5 L 47.5 L 16,7 32.5 L 45 L 19,7 27.5 L 47.5 L 22,7 20 L 55 L 6,6 45 L 45 L 9,1 42.5 L 45 L 11,6 42.5 L 45 L 14,1 40 L 45 L 16,8 27.5 L 42.5 L 19,8 22.5 L 45 L 22,8 15 L 52.5 L 6,7 40 L 40 L 9,2 40 L 40 L 11,7 37.5 L 42.5 L 14,2 35 L 42.5 L 16,9 25 L 40 L 19,9 20 L 42.5 L 22,9 10 L 52.5 L 6,8 37.5 L 37.5 L 9,3 37.5 L 37.5 L 11,8 35 L 37.5 L 14,3 32.5 L 40 L 17 20 L 37.5 L 20 15 L 42.5 L 23 5 L 50 L 6,9 35 L 35 L 9,4 35 L 35 L 11,9 32.5 L 35 L 14,4 30 L 37.5 L 17,1 17.5 L 35 L 20,1 10 L 40 L 23,1 0 R 50 L 7 32.5 L 32.5 L 9,5 30 L 32.5 L 12 30 L 32.5 L 14,5 25 L 35 L 17,2 12.5 L 32.5 L 20,2 5 L 40 L 23,2 7.5 R 52.5 L 7,1 30 L 30 L 9,6 27.5 L 30 L 12,1 27.5 L 30 L 14,6 22.5 L 32.5 L 17,3 10 L 30 L 20,3 0 L 40 L 23,3 12.5 R 52.5 L 7,2 27.5 L 27.5 L 9,7 25 L 27.5 L 12,2 25 L 27.5 L 14,7 20 L 30 L 17,4 5 L 30 L 20,4 5 R 40 L 23,4 20 R 55 L 7,3 25 L 25 L 9,8 22.5 L 25 L 12,3 22.5 L 25 L 14,8 17.5 L 27.5 L 17,5 0 L 30 L 20,5 10 R 40 L 23,5 30 R 60 L 7,4 22.5 L 22.5 L 9,9 20 L 22.5 L 12,4 17.5 L 25 L 14,9 15 L 25 L 17,6 5 R 30 L 20,6 17.5 R 42.5 L 23,6 40 R 65 L 7,5 20 L 20 L 10 17.5 L 20 L 12,5 15 L 22.5 L 15 10 L 25 L 17,7 12.5 R 32.5 L 20,7 27.5 R 47.5 L 23,7 52.5 R 75 L 7,6 17.5 L 17.5 L 10,1 15 L 17.5 L 12,6 12.5 L 20 L 15,1 7.5 L 22.5 L 17,8 22.5 R 37.5 L 20,8 40 R 57.5 L 23,8 67.5 R 90 L 7,7 15 L 15 L 10,2 12.5 L 15 L 12,7 10 L 17.5 L 15,2 2.5 L 22.5 L 17,9 35 R 47.5 L 20,9 57.5 R 72.5 L 23,9 77.5 L 97.5 R 7,8 12.5 L 12.5 L 10,3 10 L 15 L 12,8 5 L 17.5 L 15,3 2.5 R 22.5 L 18 60 R 67.5 L 21 80 R 92.5 L 24 60 L 82.5 R 7,9 10 L 12.5 L 10,4 7.5 L 12.5 L 12,9 2.5 L 15 L 15,4 7.5 R 22.5 L 18,1 75 L 82.5 R 21,1 65 L 77.5 R 24,1 47.5 L 72.5 R 8 7.5 L 10 L 10,5 5 L 10 L 13 2.5 R 15 L 15,5 17.5 R 27.5 L 18,2 45 L 55 R 21,2 45 L 60 R 24,2 35 L 62.5 R 8,1 5 L 7.5 L 10,6 0 L 10 L 13,1 10 R 17.5 L 15,6 37.5 R 42.5 L 18,3 25 L 40 R 21,3 30 L 50 R 24,3 25 L 57.5 R 8,2 2.5 L 5 L 10,7 5 R 10 L 13,2 25 R 30 L 15,7 85 L 90 R 18,4 15 L 32.5 R 21,4 20 L 45 R 24,4 17.5 L 55 R 8,3 2.5 R 5 L 10,8 45 R 45 L 13,3 62.5 L 65 R 15,8 35 L 42.5 R 18,5 7.5 L 30 R 21,5 12.5 L 40 R 24,5 10 L 52.5 R 8,4 10 L 12.5 R 10,9 10 L 15 R 13,4 17.5 L 22.5 R 15,9 17.5 L 27.5 R 18,6 2.5 L 30 R 21,6 5 L 40 R 24,6 5 L 50 R 8,5 0 R 5 R 11 2.5 L 10 R 13,5 5 L 15 R 16 7.5 L 22.5 R 18,7 2.5 R 30 R 21,7 0 L 40 R 24,7 2.5 R 50 R 8,6 2.5 R 7.5 R 11,1 2.5 R 10 R 13,6 0 R 15 R 16,1 2.5 L 22.5 R 18,8 7.5 R 30 R 21,8 5 R 40 R 24,8 7.5 R 50 R 8,7 7.5 R 7.5 R 11,2 5 R 12.5 R 13,7 5 R 15 R 16,2 2.5 R 22.5 R 18,9 12.5 R 32.5 R 21,9 10 R 40 R 24,9 12.5 R 52.5 R 8,8 10 R 10 R 11,3 10 R 12.5 R 13,8 7.5 R 17.5 R 16,3 7.5 R 22.5 R 19 15 R 35 R 22 12.5 R 42.5 R 25 17.5 R 52.5 R 8,9 12.5 R 12.5 R 11,4 12.5 R 15 R 13,9 10 R 20 R 16,4 10 R 25 R 19,1 20 R 35 R 22,1 17.5 R 42.5 R 25,1 20 R 55 R 9 12.5 R 15 R 11,5 15 R 17.5 R 14 15 R 20 R 16,5 15 R 25 R 19,2 22.5 R 37.5 R 22,2 22.5 R 45 R 25,2 25 R 57.5 R 9,1 15 R 17.5 R 11,6 17.5 R 20 R 14,1 17.5 R 22.5 R 16,6 17.5 R 27.5 R 19,3 27.5 R 40 R 22,3 25 R 47.5 R 25,3 30 R 60 R 9,2 17.5 R 20 R 11,7 20 R 22.5 R 14,2 20 R 25 R 16,7 20 R 30 R 19,4 30 R 42.5 R 22,4 30 R 50 R 25,4 35 R 62.5 R 9,3 20 R 22.5 R 11,8 22.5 R 25 R 14,3 22.5 R 27.5 R 16,8 22.5 R 32.5 R 19,5 35 R 45 R 22.5 35 R 52.5 R 25,5 40 R 67.5 R 9,4 22.5 R 25 R 11,9 25 R 27.5 R 14,4 25 R 30 R 16,9 27.5 R 35 R 9,5 25 R 27.5 R 12 27.5 R 30 R 14,5 27.5 R 32.5 R 17 30 R 37.5 R (продолжение) (продолжение) K98 kennametal.com kennametal.com K99
