Чистовая обработка отверстий Чистовая обработка отверстий • Развертки
Развертки RIR™ и RIQ™ • Система обозначения Регулируемые развертки

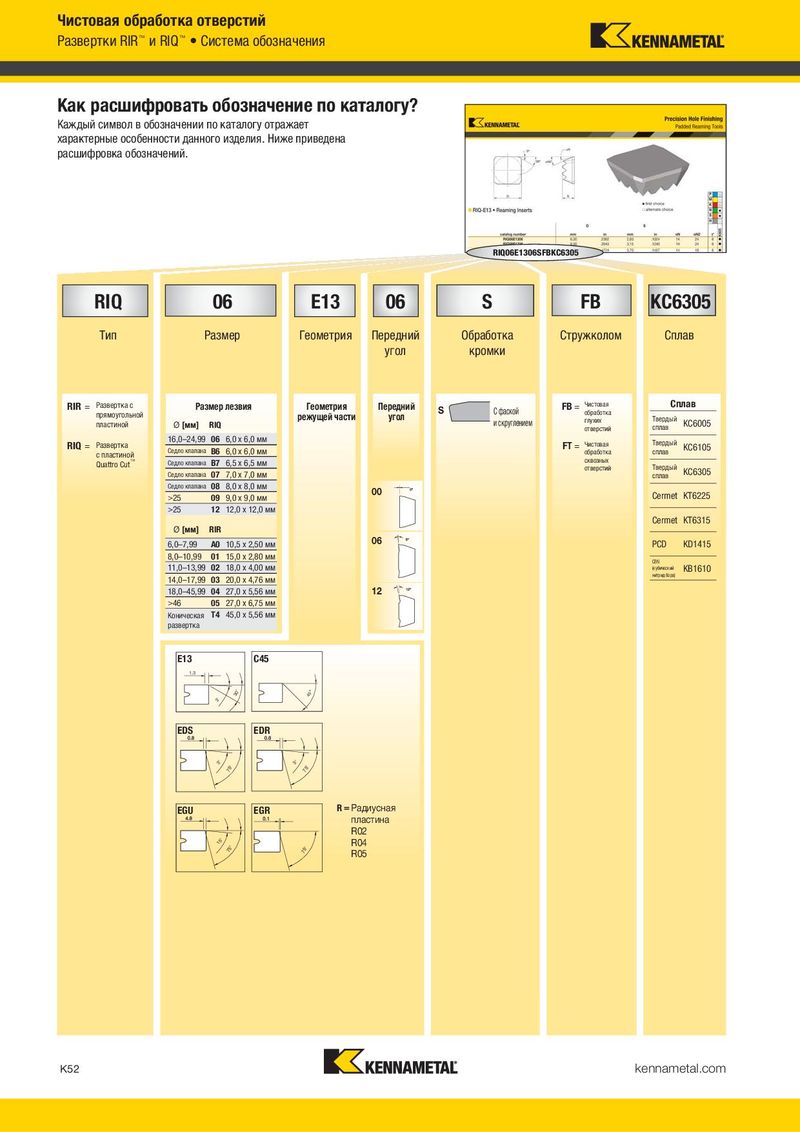

Как расшифровать обозначение по каталогу?
Каждый символ в обозначении по каталогу отражает
характерные особенности данного изделия. Ниже приведена
расшифровка обозначений.
RIQ06E1306SFBKC6305
RIQ 06 E13 06 S FB KC6305
| Тип | Размер | Геометрия | Передний | Обработка | Стружколом | Сплав | |||||
| угол | кромки | ||||||||||
| RIR = | Развертка с | Размер лезвия | Геометрия | Передний | FB = | Чистовая | Сплав | ||||
| S | С фаской | ||||||||||
| прямоугольной | режущей части | угол | обработка |
и скруглением глухих Твердый KC6005
| пластиной | Ø [мм] | RIQ | |||
| отверстий | сплав | ||||
| 16,0–24,99 | 06 | 6,0 x 6,0 мм |
| RIQ = Развертка | FT = Чистовая | Твердый KC6105 | |||
| с пластиной | Седло клапана B6 | 6,0 x 6,0 мм | обработка | сплав | |
| Quattro Cut™ | Седло клапана B7 | 6,5 x 6,5 мм | сквозных | ||
| отверстий | Твердый KC6305 | ||||
| Седло клапана | 07 | 7,0 x 7,0 мм | сплав | ||
| Седло клапана | 08 | 8,0 x 8,0 мм | |||
| 00 | |||||
| >25 | 09 | 9,0 x 9,0 мм | Cermet KT6225 | ||
| >25 | 12 | 12,0 x 12,0 мм | |||
| Cermet KT6315 | |||||
| Ø [мм] | RIR |
06 PCD KD1415
| 6,0–7,99 | A0 | 10,5 x 2,50 мм | |
| 8,0–10,99 | 01 | 15,0 x 2,80 мм | |
| CBN | |||
| 11,0–13,99 | 02 | 18,0 x 4,00 мм | KB1610 (кубический |
| 14,0–17,99 | 03 | 20,0 x 4,76 мм | нитрид бора) |
| 18,0–45,99 | 04 | 27,0 x 5,56 мм | 12 |
| >46 | 05 | 27,0 x 6,75 мм | |
| Коническая | T4 | 45,0 x 5,56 мм |
развертка
E13 C45 1.3
30 45º º3
EDS EDR
3º 3º
75 75
EGU EGR R = Радиусная
пластина R02
- R04
15
75 75 R05
P M K лучший выбор альтернативный выбор N S H
RIR-E13 • Пластины для развертывания
Номер по
| каталогу ISO | L10 | S | W | N° | N2° | ° | ||
| RIR01E1306 * | 15,00 | 1,53 | 2,80 | 8 | 18 | 6 | – | – |
| RIR01E1312 * | 15,00 | 1,53 | 2,80 | 8 | 18 | 12 | – | – |
| RIR02E1312 * | 18,00 | 1,93 | 4,00 | 8 | 18 | 12 | – | |
| RIR03E1312 * | 20,00 | 2,33 | 4,76 | 8 | 18 | 12 | – – | |
| RIR04E1312 | 27,00 | 3,13 | 5,56 | 8 | 18 | 12 | – – | |
| RIR04E1312 * | 27,00 | 3,13 | 5,56 | 8 | 18 | 12 | – | – |
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
P M лучший выбор K альтернативный выбор N S H
RIR-EDS • Пластины для развертывания
Номер по
| каталогу ISO | L10 | S | W | N° | N2° | ° |
| RIR04EDS06 * | 27,00 | 3,15 | 5,56 | 8 | 18 | 6 |
ПРИМЕЧАНИЕ. Все пластины KD1415™ имеют одну вставку, за исключением пластины размером RIR01 с передней поверхностью из режущего материала. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
P M лучший выбор K N альтернативный выбор S H
RIR-EGU • Пластины для развертывания
Номер по
| каталогу ISO | L10 | S | W | N° | N2° |
| RIR01EGU00 | 14,48 | 1,55 | 2,80 | 8 | 18 |
| RIR05EGU00 * | 27,00 | 3,15 | 6,75 | 8 | 18 |
ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
