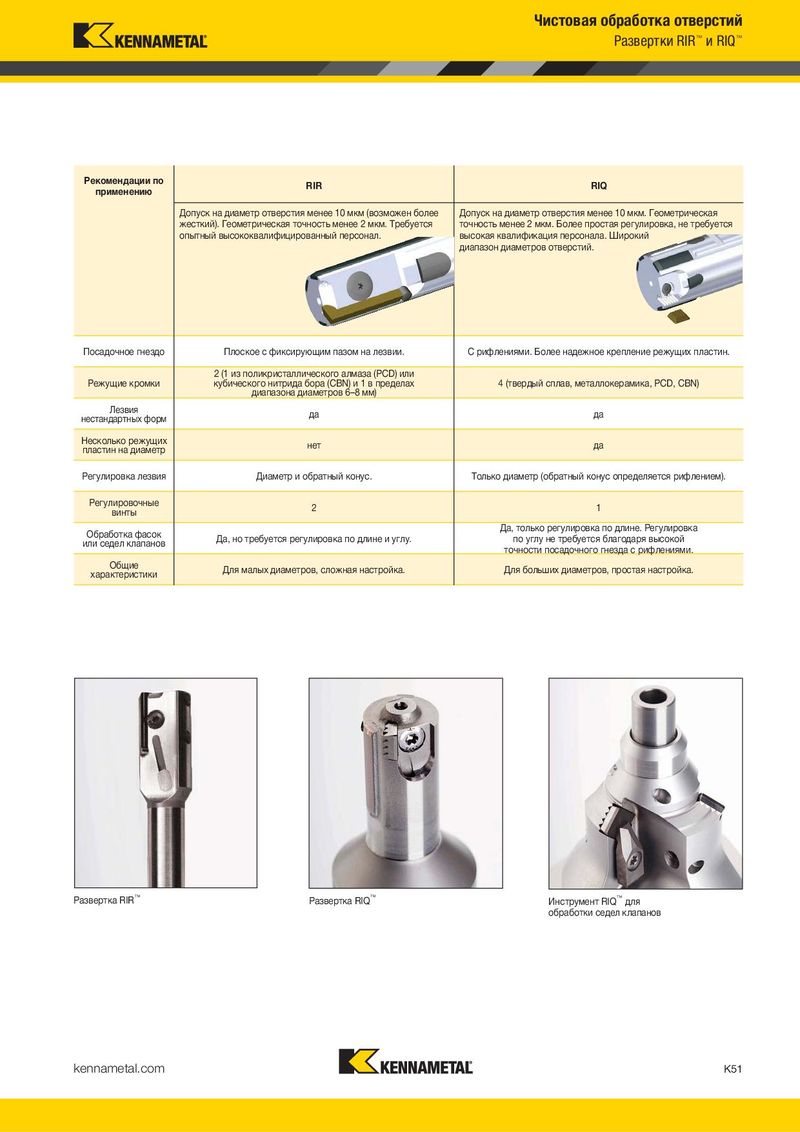

Основной каталог Kennametal вращающиеся инструменты 2018 - страница 477

Предыдущая страница Следующая страница

Навигация

Развертки RIR™ и RIQ™

Регулируемые развертки

RIQ™ (Quattro Cut™) и RIR™

Основная область применения

Применяются на станках особо высокой точности, комплектуются стандартными режущими пластинами

и подходят для обработки большинства материалов. Серия объединяет два типа разверток: RIR для малых

диаметров и легко настраиваемая RIQ для больших диаметров.

Рекомендации по RIR RIQ применению Допуск на диаметр отверстия менее 10 мкм (возможен более Допуск на диаметр отверстия менее 10 мкм. Геометрическая жесткий). Геометрическая точность менее 2 мкм. Требуется точность менее 2 мкм. Более простая регулировка, не требуется опытный высококвалифицированный персонал. высокая квалификация персонала. Широкий диапазон диаметров отверстий.

Рекомендации по применениюRIRRIQ
Допуск на диаметр отверстия менее 10 мкм (возможен более жесткий). Геометрическая точность менее 2 мкм. Требуется опытный высококвалифицированный персонал.Допуск на диаметр отверстия менее 10 мкм. Геометрическая точность менее 2 мкм. Более простая регулировка, не требуется высокая квалификация персонала. Широкий диапазон диаметров отверстий.
Посадочное гнездоПлоское с фиксирующим пазом на лезвии.С рифлениями. Более надежное крепление режущих пластин.
Режущие кромки2 (1 из поликристаллического алмаза (PCD) или кубического нитрида бора (CBN) и 1 в пределах диапазона диаметров 6–8 мм)4 (твердый сплав, металлокерамика, PCD, CBN)
Лезвия нестандартных формдада
Несколько режущих пластин на диаметрнетда
Регулировка лезвияДиаметр и обратный конус.Только диаметр (обратный конус определяется рифлением).
Регулировочные винты21
Обработка фасок или седел клапановДа, но требуется регулировка по длине и углу.Да, только регулировка по длине. Регулировка по углу не требуется благодаря высокой точности посадочного гнезда с рифлениями.
Общие характеристикиДля малых диаметров, сложная настройка.Для больших диаметров, простая настройка.
