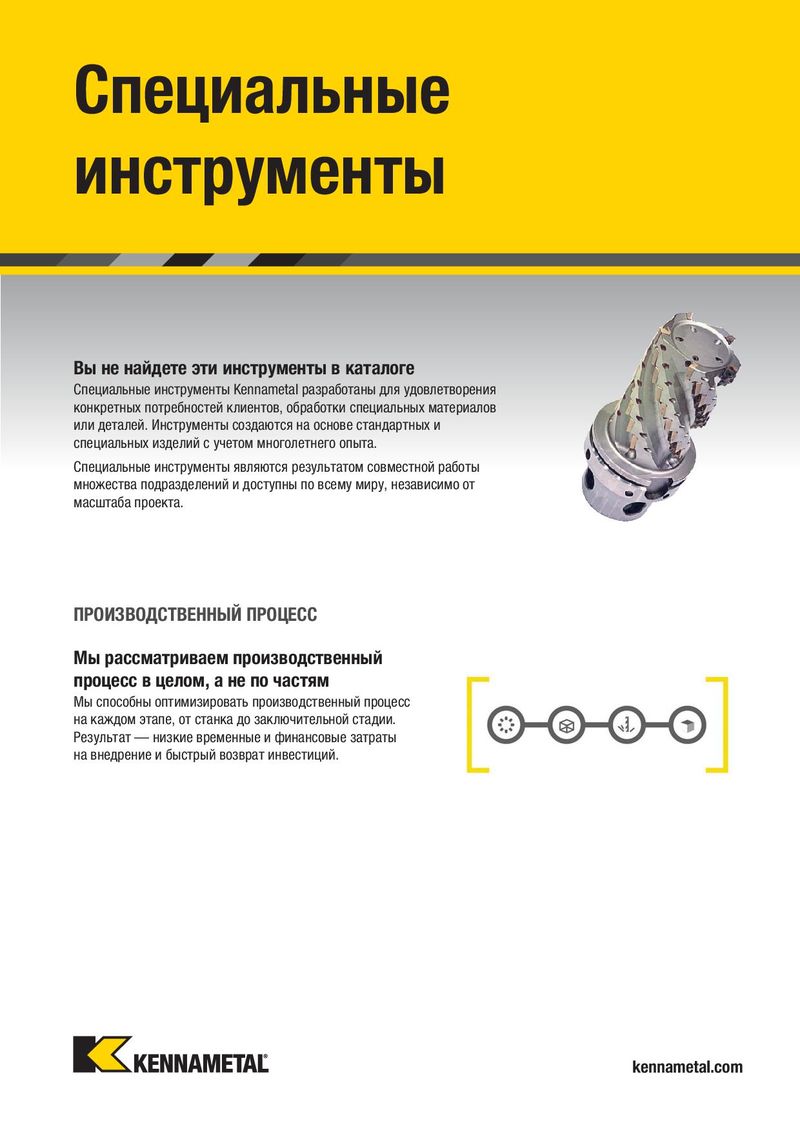

Чистовое развертывание отверстий Рекомендации по настройке регулируемого патрона SIF Настройка патронов SIF Специальные Шаг 1: Предварительная настройка биения фланца • Установите индикатор часового типа на фланце патрона SIF. • Затяните осевые зажимные винты с 4 осевых зажимных винта инструменты усилием 6–8 Нм. 1 • Используйте радиальные регулировочные винты для достижения биения 5 мкм. 8 радиальных регулировочных винтов Шаг 2: Точная настройка биения фланца Вы не найдете эти инструменты в каталоге Чистовая обработка отверстий 4 осевых • Затяните осевые зажимные винты в зажимных Специальные инструменты Kennametal разработаны для удовлетворения перекрестном порядке: винта конкретных потребностей клиентов, обработки специальных материалов SIF70/80 18 Нм. SIF100 32 Нм. или деталей. Инструменты создаются на основе стандартных и специальных изделий с учетом многолетнего опыта. 2 • Используйте радиальные регулировочные винты для достижения биения 2 мкм. • Плотно затяните все радиальные Специальные инструменты являются результатом совместной работы множества подразделений и доступны по всему миру, независимо от регулировочные винты с усилием 4 Нм. 8 радиальных регулировочных масштаба проекта. винтов Шаг 3: Регулировка биения с торца 4 осевых • Установите индикатор часового типа регулировочных на контрольную шлифованную винта 4 осевых ПРОИЗВОДСТВЕННЫЙ ПРОЦЕСС площадку, цилиндрическую ленточку зажимных или направляющие пластины. винта 3 • Используйте осевые регулировочные винты для достижения биения не более 2 мкм. • Плотно затяните все осевые регулировочные Мы рассматриваем производственный процесс в целом, а не по частям винты с усилием 4 Нм. Мы способны оптимизировать производственный процесс на каждом этапе, от станка до заключительной стадии. Результат — низкие временные и финансовые затраты на внедрение и быстрый возврат инвестиций. Шаг 4: Точная проверка биения • Выполните проверку с помощью индикатора на фланце; наличие отклонений не допускается. • При необходимости используйте 4 радиальные регулировочные винты для установки биения менее 2 мкм. • При любом изменении радиальной настройки требуется выполнить проверку и регулировку осевого биения. K48 kennametal.com kennametal.com
