Чистовое развертывание отверстий

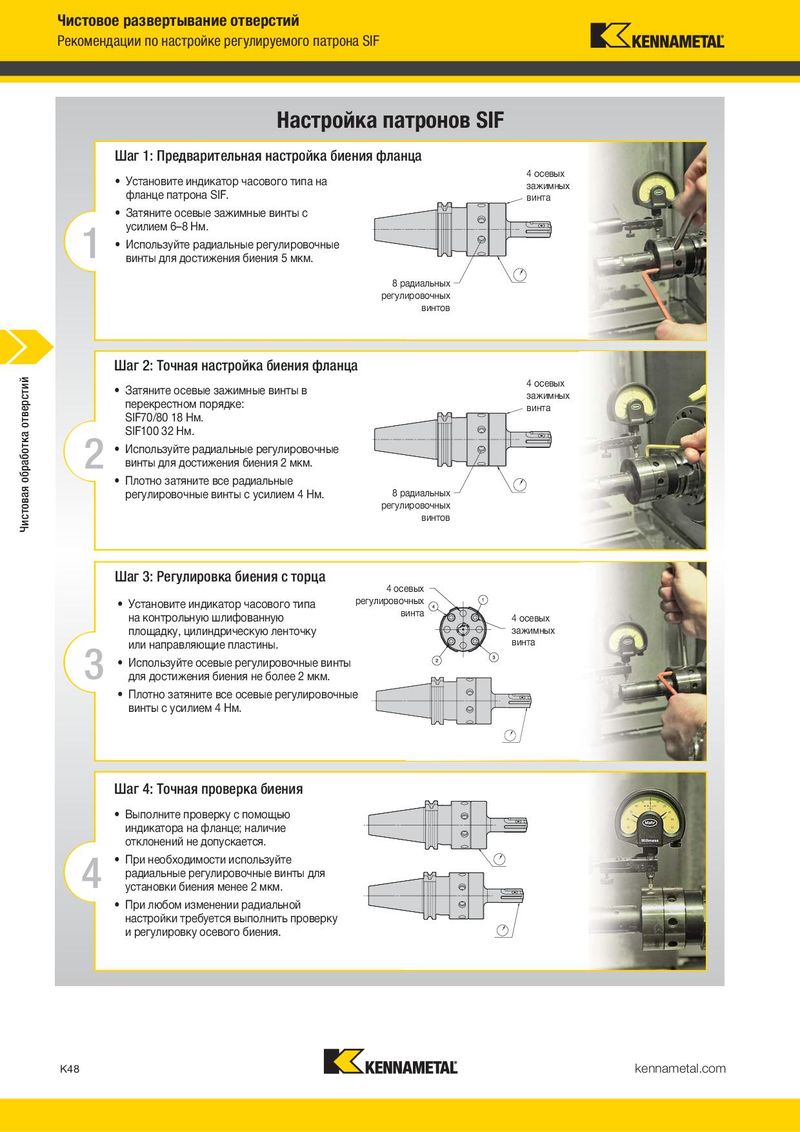

Рекомендации по настройке регулируемого патрона SIF

Настройка патронов SIF

Шаг 1: Предварительная настройка биения фланца инструменты

4 осевых

• Установите индикатор часового типа на

зажимных фланце патрона SIF. винта

• Затяните осевые зажимные винты с

1 усилием 6–8 Нм.

• Используйте радиальные регулировочные винты для достижения биения 5 мкм.

8 радиальных регулировочных винтов

Шаг 2: Точная настройка биения фланца

• Затяните осевые зажимные винты в перекрестном порядке: SIF70/80 18 Нм.

2 SIF100 32 Нм.

• Используйте радиальные регулировочные винты для достижения биения 2 мкм.
• Плотно затяните все радиальные регулировочные винты с усилием 4 Нм. 8 радиальных

регулировочных винтов

Вы не найдете эти инструменты в каталоге

4 осевых Специальные инструменты Kennametal разработаны для удовлетворения зажимных

конкретных потребностей клиентов, обработки специальных материалов

винта

или деталей. Инструменты создаются на основе стандартных и

специальных изделий с учетом многолетнего опыта.

Специальные инструменты являются результатом совместной работы

множества подразделений и доступны по всему миру, независимо от

масштаба проекта.

Шаг 3: Регулировка биения с торца

4 осевых

• Установите индикатор часового типа регулировочных

винта на контрольную шлифованную 4 осевых площадку, цилиндрическую ленточку зажимных

3 или направляющие пластины. винта

• Используйте осевые регулировочные винты для достижения биения не более 2 мкм.
• Плотно затяните все осевые регулировочные винты с усилием 4 Нм.

Шаг 4: Точная проверка биения

• Выполните проверку с помощью индикатора на фланце; наличие отклонений не допускается.

4 При необходимости используйте радиальные регулировочные винты для установки биения менее 2 мкм.

• При любом изменении радиальной настройки требуется выполнить проверку и регулировку осевого биения.
