Регулируемые развертки RMB-E™ Регулируемые развертки RMB-E™
- Обработка отверстий с допуском по H6.
- В наличии имеются инструменты промежуточных размеров.
- Регулировочный винт с внутренним шестигранником.
Увеличение Чтобы увеличить диаметр
развертки, поверните шестигранный ключ вправо.
30° = 2 мкм/Ø

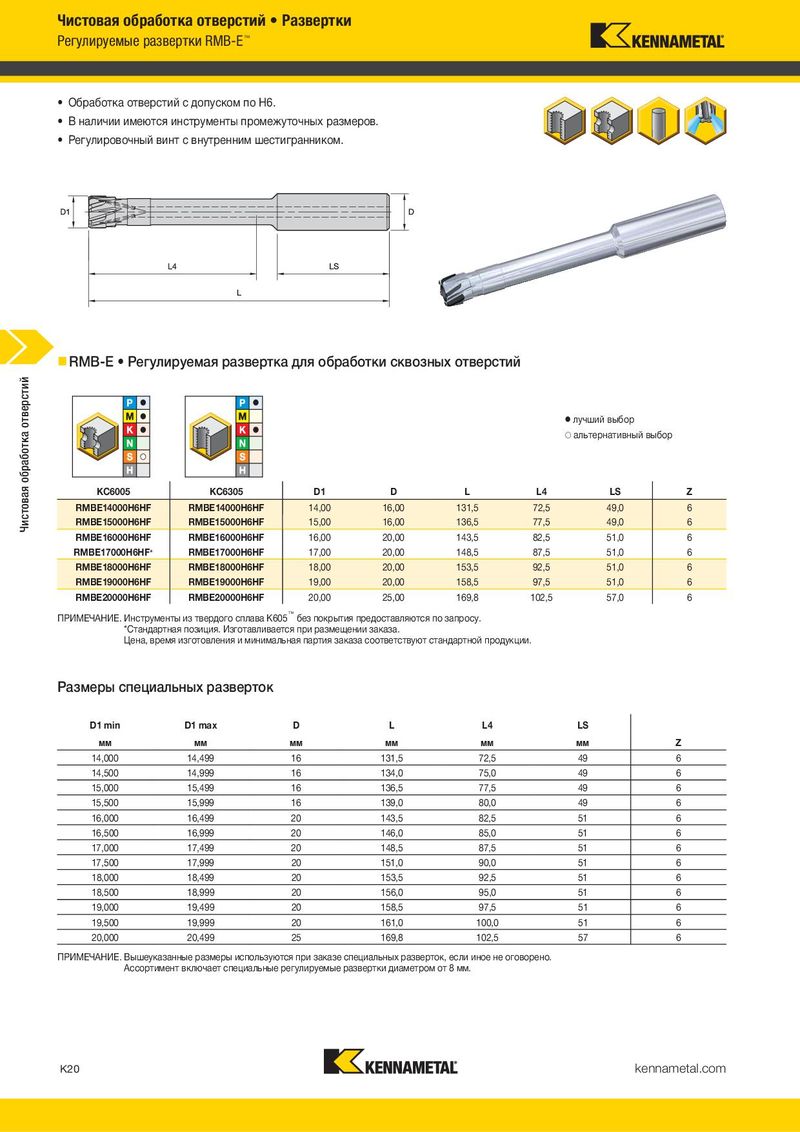

RMB-E Регулируемая развертка для обработки сквозных отверстий
лучший выбор альтернативный выбор
| KC6005KC6005 | KC6305KC6305 D1 | D | L | L4 | LS | Z | |
| RMBE14000H6HF | RMBE14000H6HF | 14,00 | 16,00 | 131,5 | 72,5 | 49,0 | 6 |
| RMBE15000H6HF | RMBE15000H6HF | 15,00 | 16,00 | 136,5 | 77,5 | 49,0 | 6 |
| RMBE16000H6HF | RMBE16000H6HF | 16,00 | 20,00 | 143,5 | 82,5 | 51,0 | 6 |
| RMBE17000H6HF* | RMBE17000H6HF | 17,00 | 20,00 | 148,5 | 87,5 | 51,0 | 6 |
| RMBE18000H6HF | RMBE18000H6HF | 18,00 | 20,00 | 153,5 | 92,5 | 51,0 | 6 |
| RMBE19000H6HF | RMBE19000H6HF | 19,00 | 20,00 | 158,5 | 97,5 | 51,0 | 6 |
| RMBE20000H6HF | RMBE20000H6HF | 20,00 | 25,00 | 169,8 | 102,5 | 57,0 | 6 |
ПРИМЕЧАНИЕ. Инструменты из твердого сплава K605™ без покрытия предоставляются по запросу. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
Размеры специальных разверток
| D1 min | D1 max | D | L | L4 | LS | |
| мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 14,499 | 16 | 131,5 | 72,5 | 49 | 6 |
| 14,500 | 14,999 | 16 | 134,0 | 75,0 | 49 | 6 |
| 15,000 | 15,499 | 16 | 136,5 | 77,5 | 49 | 6 |
| 15,500 | 15,999 | 16 | 139,0 | 80,0 | 49 | 6 |
| 16,000 | 16,499 | 20 | 143,5 | 82,5 | 51 | 6 |
| 16,500 | 16,999 | 20 | 146,0 | 85,0 | 51 | 6 |
| 17,000 | 17,499 | 20 | 148,5 | 87,5 | 51 | 6 |
| 17,500 | 17,999 | 20 | 151,0 | 90,0 | 51 | 6 |
| 18,000 | 18,499 | 20 | 153,5 | 92,5 | 51 | 6 |
| 18,500 | 18,999 | 20 | 156,0 | 95,0 | 51 | 6 |
| 19,000 | 19,499 | 20 | 158,5 | 97,5 | 51 | 6 |
| 19,500 | 19,999 | 20 | 161,0 | 100,0 | 51 | 6 |
| 20,000 | 20,499 | 25 | 169,8 | 102,5 | 57 | 6 |
ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено. Ассортимент включает специальные регулируемые развертки диаметром от 8 мм.
Уменьшение
- 30° = линейное изменение на 2 мкм.
- 720° = 2 оборота; = максимальное изменение на 48 мкм.
- Жесткий упор после поворота на 720°. Превышение диапазона увеличения диаметра невозможно!
- Увеличение диаметра осуществляется за счет упругих свойств материала.
- Вы не можете уменьшить диаметр до значения ниже D1.
Увеличенный диаметр всегда можно уменьшить. Чтобы уменьшить диаметр развертки, поверните шестигранный ключ влево.
| KC6005 | KC6305 | D1 | D | L | L4 | LS | Z |
| RMBE14000H6HF | RMBE14000H6HF | 14,00 | 16,00 | 131,5 | 72,5 | 49,0 | 6 |
| RMBE15000H6HF | RMBE15000H6HF | 15,00 | 16,00 | 136,5 | 77,5 | 49,0 | 6 |
| RMBE16000H6HF | RMBE16000H6HF | 16,00 | 20,00 | 143,5 | 82,5 | 51,0 | 6 |
| RMBE17000H6HF | RMBE17000H6HF | 17,00 | 20,00 | 148,5 | 87,5 | 51,0 | 6 |
| RMBE18000H6HF | RMBE18000H6HF | 18,00 | 20,00 | 153,5 | 92,5 | 51,0 | 6 |
| RMBE19000H6HF | RMBE19000H6HF | 19,00 | 20,00 | 158,5 | 97,5 | 51,0 | 6 |
| RMBE20000H6HF | RMBE20000H6HF | 20,00 | 25,00 | 169,8 | 102,5 | 57,0 | 6 |
| D1 min | D1 max | D | L | L4 | LS | |
| мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 14,499 | 16 | 131,5 | 72,5 | 49 | 6 |
| 14,500 | 14,999 | 16 | 134,0 | 75,0 | 49 | 6 |
| 15,000 | 15,499 | 16 | 136,5 | 77,5 | 49 | 6 |
| 15,500 | 15,999 | 16 | 139,0 | 80,0 | 49 | 6 |
| 16,000 | 16,499 | 20 | 143,5 | 82,5 | 51 | 6 |
| 16,500 | 16,999 | 20 | 146,0 | 85,0 | 51 | 6 |
| 17,000 | 17,499 | 20 | 148,5 | 87,5 | 51 | 6 |
| 17,500 | 17,999 | 20 | 151,0 | 90,0 | 51 | 6 |
| 18,000 | 18,499 | 20 | 153,5 | 92,5 | 51 | 6 |
| 18,500 | 18,999 | 20 | 156,0 | 95,0 | 51 | 6 |
| 19,000 | 19,499 | 20 | 158,5 | 97,5 | 51 | 6 |
| 19,500 | 19,999 | 20 | 161,0 | 100,0 | 51 | 6 |
| 20,000 | 20,499 | 25 | 169,8 | 102,5 | 57 | 6 |
