Развертки RMB™ со вставками из кермета Регулируемые развертки RMB-E™
- Обработка отверстий с допуском по H7.
- Обработка отверстий с допуском по H6.
- Возможно изготовление разверток промежуточных размеров,
- В наличии имеются инструменты промежуточных размеров.
обеспечивающих точность отверстий по IT6 и IT7. Регулировочный винт с внутренним шестигранником.
- Регулировочный винт позволяет изменять направление внутреннего подвода СОЖ с осевого на радиальное.
RMB Развертка со вставками из кермета для обработки сквозных отверстий

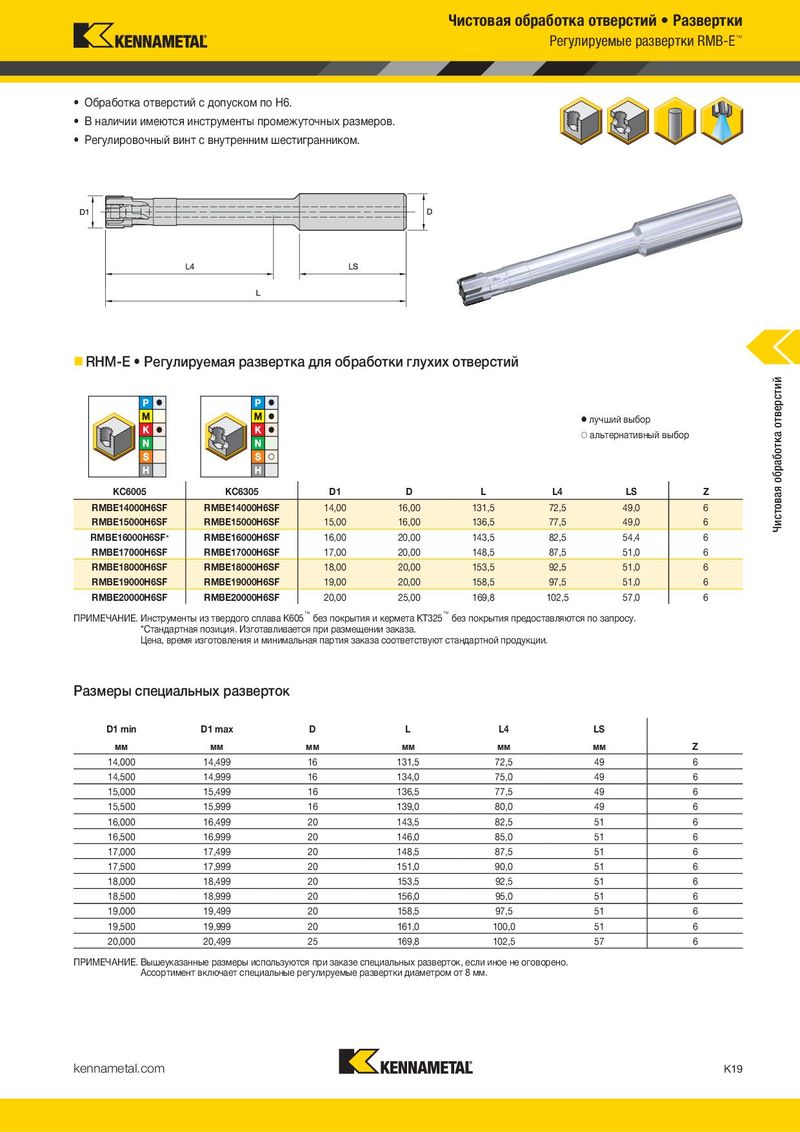

RHM-E Регулируемая развертка для обработки глухих отверстий
лучший выбор альтернативный выбор
лучший выбор альтернативный выбор
| KT6215 D1 | D | L | L4 | L10 | LS | Z | |||||||||
| KT6215 | |||||||||||||||
| RMB14000H7HF * | 14,00 | 16,00 | 145,0 | 76,0 | 7,6 | 49,0 | 6 | KC6005KC6005 | KC6305KC6305 D1 | D | L | L4 | LS | Z | |
| RMB15000H7HF * | 15,00 | 16,00 | 145,0 | 76,0 | 7,6 | 49,0 | 6 | RMBE14000H6SF | RMBE14000H6SF | 14,00 | 16,00 | 131,5 | 72,5 | 49,0 | 6 |
| RMB16000H7HF | 16,00 | 20,00 | 157,0 | 86,0 | 7,6 | 51,0 | 6 | RMBE15000H6SF | RMBE15000H6SF | 15,00 | 16,00 | 136,5 | 77,5 | 49,0 | 6 |
| RMB18000H7HF * | 18,00 | 20,00 | 171,0 | 100,0 | 7,6 | 51,0 | 6 | RMBE16000H6SF* | RMBE16000H6SF | 16,00 | 20,00 | 143,5 | 82,5 | 54,4 | 6 |
| RMB19000H7HF * | 19,00 | 20,00 | 171,0 | 100,0 | 7,6 | 51,0 | 6 | RMBE17000H6SF | RMBE17000H6SF | 17,00 | 20,00 | 148,5 | 87,5 | 51,0 | 6 |
| RMB20000H7HF * | 20,00 | 20,00 | 200,0 | 129,0 | 7,6 | 51,0 | 6 | RMBE18000H6SF | RMBE18000H6SF | 18,00 | 20,00 | 153,5 | 92,5 | 51,0 | 6 |
| RMBE19000H6SF | RMBE19000H6SF | 19,00 | 20,00 | 158,5 | 97,5 | 51,0 | 6 | ||||||||
| ПРИМЕЧАНИЕ. Инструменты из твердого сплава K605™ без покрытия предоставляются по запросу. | |||||||||||||||
| RMBE20000H6SF | RMBE20000H6SF | 20,00 | 25,00 | 169,8 | 102,5 | 57,0 | 6 |
*Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. ПРИМЕЧАНИЕ. Инструменты из твердого сплава K605™ без покрытия и кермета KT325™ без покрытия предоставляются по запросу. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции.
Размеры специальных разверток
Размеры специальных разверток
D1 min D1 max D L L4 L10 LS
D1 min D1 max D L L4 LS
| мм | мм | мм | мм | мм | мм | мм | Z | |||||||
| 14,000 | 15,999 | 16 | 145 | 76 | 8 | 49 | 6 | мм | мм | мм | мм | мм | мм | Z |
| 16,000 | 17,999 | 20 | 157 | 86 | 8 | 51 | 6 | 14,000 | 14,499 | 16 | 131,5 | 72,5 | 49 | 6 |
| 18,000 | 19,999 | 20 | 171 | 100 | 8 | 51 | 6 | 14,500 | 14,999 | 16 | 134,0 | 75,0 | 49 | 6 |
| 20,000 | 21,999 | 20 | 200 | 129 | 8 | 51 | 6 | 15,000 | 15,499 | 16 | 136,5 | 77,5 | 49 | 6 |
| 22,000 | 25,999 | 20 | 210 | 139 | 10 | 51 | 6 | 15,500 | 15,999 | 16 | 139,0 | 80,0 | 49 | 6 |
| 26,000 | 29,999 | 25 | 240 | 163 | 10 | 57 | 8 | 16,000 | 16,499 | 20 | 143,5 | 82,5 | 51 | 6 |
| 30,000 | 32,000 | 25 | 270 | 193 | 12 | 57 | 8 | 16,500 | 16,999 | 20 | 146,0 | 85,0 | 51 | 6 |
| 17,000 | 17,499 | 20 | 148,5 | 87,5 | 51 | 6 | ||||||||
| ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено. | ||||||||||||||
| 17,500 | 17,999 | 20 | 151,0 | 90,0 | 51 | 6 | ||||||||
| 18,000 | 18,499 | 20 | 153,5 | 92,5 | 51 | 6 | ||||||||
| 18,500 | 18,999 | 20 | 156,0 | 95,0 | 51 | 6 | ||||||||
| 19,000 | 19,499 | 20 | 158,5 | 97,5 | 51 | 6 | ||||||||
| 19,500 | 19,999 | 20 | 161,0 | 100,0 | 51 | 6 | ||||||||
| 20,000 | 20,499 | 25 | 169,8 | 102,5 | 57 | 6 |
ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено.
| KC6005 KC | KC6305 K 5 | D1 | D | L | L4 | LS | Z |
| RMBE14000H6SF | RMBE14000H6SF | 14,00 | 16,00 | 131,5 | 72,5 | 49,0 | 6 |
| RMBE15000H6SF | RMBE15000H6SF | 15,00 | 16,00 | 136,5 | 77,5 | 49,0 | 6 |
| RMBE16000H6SF | RMBE16000H6SF | 16,00 | 20,00 | 143,5 | 82,5 | 54,4 | 6 |
| RMBE17000H6SF | RMBE17000H6SF | 17,00 | 20,00 | 148,5 | 87,5 | 51,0 | 6 |
| RMBE18000H6SF | RMBE18000H6SF | 18,00 | 20,00 | 153,5 | 92,5 | 51,0 | 6 |
| RMBE19000H6SF | RMBE19000H6SF | 19,00 | 20,00 | 158,5 | 97,5 | 51,0 | 6 |
| RMBE20000H6SF | RMBE20000H6SF | 20,00 | 25,00 | 169,8 | 102,5 | 57,0 | 6 |
| D1 min | D1 max | D | L | L4 | LS | |
| мм | мм | мм | мм | мм | мм | Z |
| 14,000 | 14,499 | 16 | 131,5 | 72,5 | 49 | 6 |
| 14,500 | 14,999 | 16 | 134,0 | 75,0 | 49 | 6 |
| 15,000 | 15,499 | 16 | 136,5 | 77,5 | 49 | 6 |
| 15,500 | 15,999 | 16 | 139,0 | 80,0 | 49 | 6 |
| 16,000 | 16,499 | 20 | 143,5 | 82,5 | 51 | 6 |
| 16,500 | 16,999 | 20 | 146,0 | 85,0 | 51 | 6 |
| 17,000 | 17,499 | 20 | 148,5 | 87,5 | 51 | 6 |
| 17,500 | 17,999 | 20 | 151,0 | 90,0 | 51 | 6 |
| 18,000 | 18,499 | 20 | 153,5 | 92,5 | 51 | 6 |
| 18,500 | 18,999 | 20 | 156,0 | 95,0 | 51 | 6 |
| 19,000 | 19,499 | 20 | 158,5 | 97,5 | 51 | 6 |
| 19,500 | 19,999 | 20 | 161,0 | 100,0 | 51 | 6 |
| 20,000 | 20,499 | 25 | 169,8 | 102,5 | 57 | 6 |
