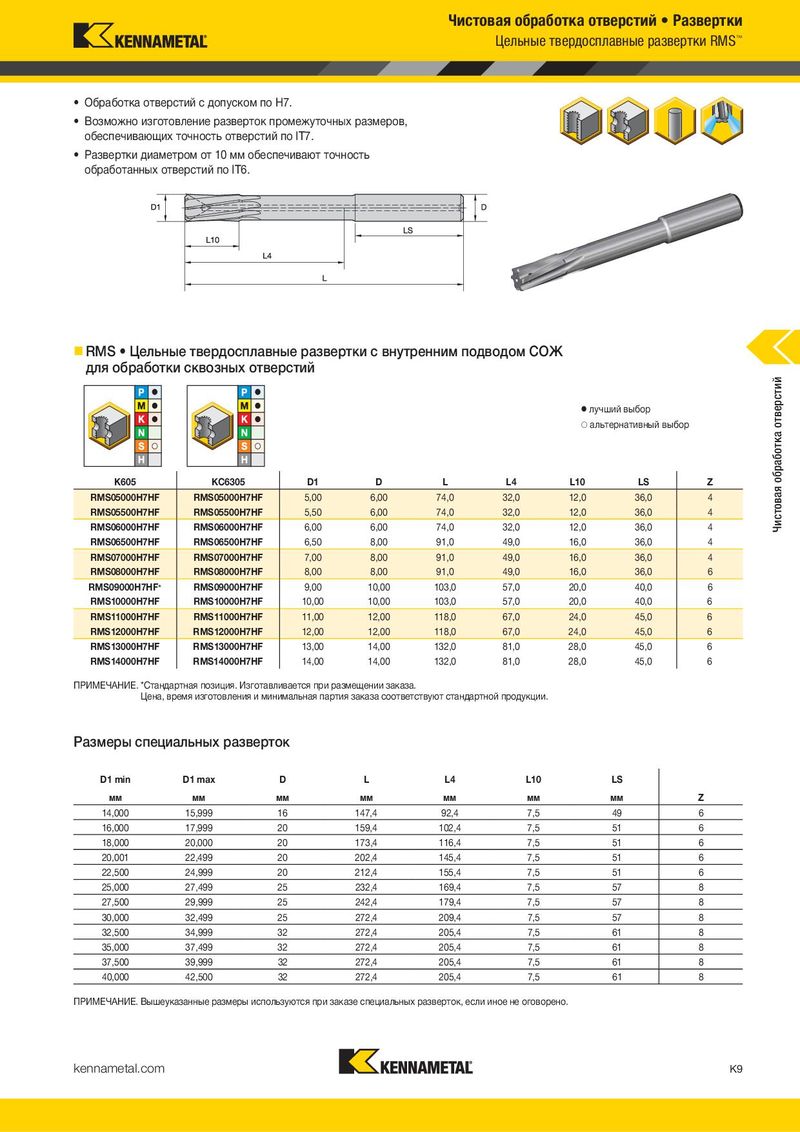

Чистовая обработка отверстий • Развертки Цельные твердосплавные развертки RMS™ • Обработка отверстий с допуском по H7. • Возможно изготовление разверток промежуточных размеров, обеспечивающих точность отверстий по IT7. • Развертки диаметром от 10 мм обеспечивают точность обработанных отверстий по IT6. „ RMS • Цельные твердосплавные развертки с внутренним подводом СОЖ для обработки сквозных отверстий ⅷ лучший выбор Чистовая обработка отверстий ࠗ альтернативный выбор KK605 KKC630055 D1 D L L4 L10 LS Z RMS05000H7HF RMS05000H7HF 5,00 6,00 74,0 32,0 12,0 36,0 4 RMS05500H7HF RMS05500H7HF 5,50 6,00 74,0 32,0 12,0 36,0 4 RMS06000H7HF RMS06000H7HF 6,00 6,00 74,0 32,0 12,0 36,0 4 RMS06500H7HF RMS06500H7HF 6,50 8,00 91,0 49,0 16,0 36,0 4 RMS07000H7HF RMS07000H7HF 7,00 8,00 91,0 49,0 16,0 36,0 4 RMS08000H7HF RMS08000H7HF 8,00 8,00 91,0 49,0 16,0 36,0 6 RMS09000H7HF* RMS09000H7HF 9,00 10,00 103,0 57,0 20,0 40,0 6 RMS10000H7HF RMS10000H7HF 10,00 10,00 103,0 57,0 20,0 40,0 6 RMS11000H7HF RMS11000H7HF 11,00 12,00 118,0 67,0 24,0 45,0 6 RMS12000H7HF RMS12000H7HF 12,00 12,00 118,0 67,0 24,0 45,0 6 RMS13000H7HF RMS13000H7HF 13,00 14,00 132,0 81,0 28,0 45,0 6 RMS14000H7HF RMS14000H7HF 14,00 14,00 132,0 81,0 28,0 45,0 6 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Размеры специальных разверток D1 min D1 max D L L4 L10 LS мм мм мм мм мм мм мм Z 14,000 15,999 16 147,4 92,4 7,5 49 6 16,000 17,999 20 159,4 102,4 7,5 51 6 18,000 20,000 20 173,4 116,4 7,5 51 6 20,001 22,499 20 202,4 145,4 7,5 51 6 22,500 24,999 20 212,4 155,4 7,5 51 6 25,000 27,499 25 232,4 169,4 7,5 57 8 27,500 29,999 25 242,4 179,4 7,5 57 8 30,000 32,499 25 272,4 209,4 7,5 57 8 32,500 34,999 32 272,4 205,4 7,5 61 8 35,000 37,499 32 272,4 205,4 7,5 61 8 37,500 39,999 32 272,4 205,4 7,5 61 8 40,000 42,500 32 272,4 205,4 7,5 61 8 ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено. kennametal.com K9
