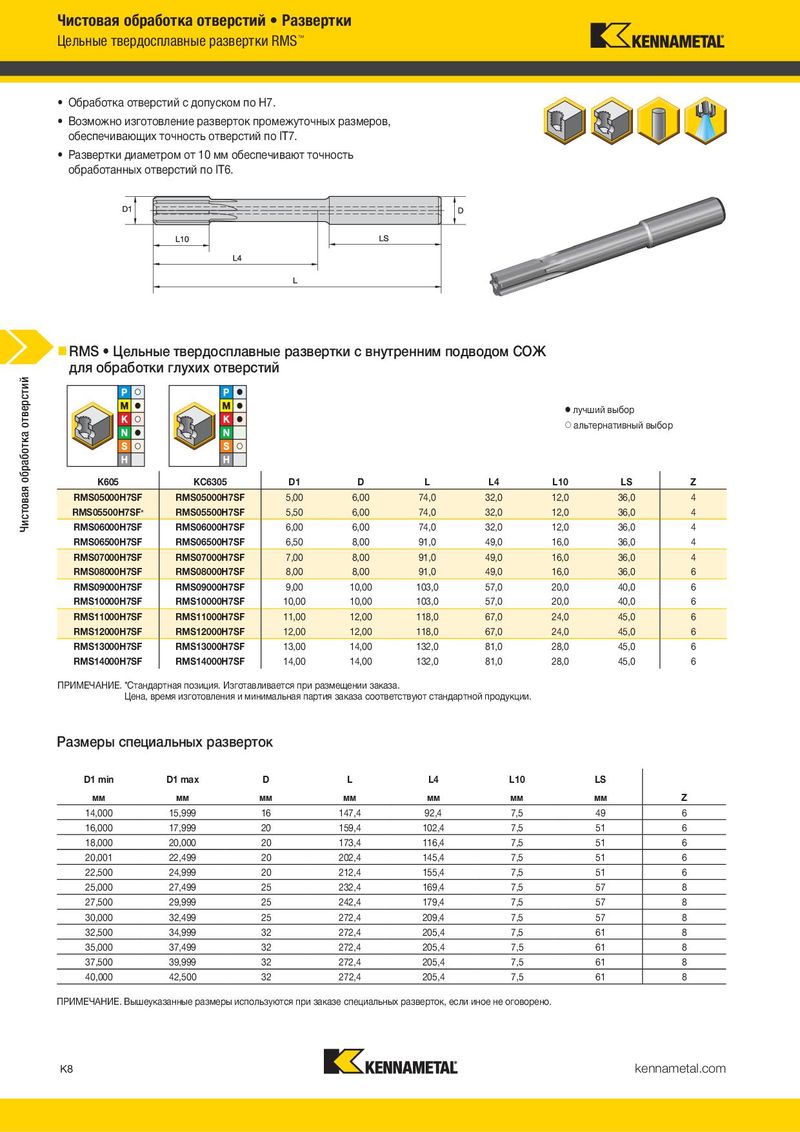

Чистовая обработка отверстий • Развертки Цельные твердосплавные развертки RMS™ • Обработка отверстий с допуском по H7. • Возможно изготовление разверток промежуточных размеров, обеспечивающих точность отверстий по IT7. • Развертки диаметром от 10 мм обеспечивают точность обработанных отверстий по IT6. „ RMS • Цельные твердосплавные развертки с внутренним подводом СОЖ для обработки глухих отверстий Чистовая обработка отверстий ⅷ лучший выбор ࠗ альтернативный выбор KK605 KKC630055 D1 D L L4 L10 LS Z RMS05000H7SF RMS05000H7SF 5,00 6,00 74,0 32,0 12,0 36,0 4 RMS05500H7SF* RMS05500H7SF 5,50 6,00 74,0 32,0 12,0 36,0 4 RMS06000H7SF RMS06000H7SF 6,00 6,00 74,0 32,0 12,0 36,0 4 RMS06500H7SF RMS06500H7SF 6,50 8,00 91,0 49,0 16,0 36,0 4 RMS07000H7SF RMS07000H7SF 7,00 8,00 91,0 49,0 16,0 36,0 4 RMS08000H7SF RMS08000H7SF 8,00 8,00 91,0 49,0 16,0 36,0 6 RMS09000H7SF RMS09000H7SF 9,00 10,00 103,0 57,0 20,0 40,0 6 RMS10000H7SF RMS10000H7SF 10,00 10,00 103,0 57,0 20,0 40,0 6 RMS11000H7SF RMS11000H7SF 11,00 12,00 118,0 67,0 24,0 45,0 6 RMS12000H7SF RMS12000H7SF 12,00 12,00 118,0 67,0 24,0 45,0 6 RMS13000H7SF RMS13000H7SF 13,00 14,00 132,0 81,0 28,0 45,0 6 RMS14000H7SF RMS14000H7SF 14,00 14,00 132,0 81,0 28,0 45,0 6 ПРИМЕЧАНИЕ. *Стандартная позиция. Изготавливается при размещении заказа. Цена, время изготовления и минимальная партия заказа соответствуют стандартной продукции. Размеры специальных разверток D1 min D1 max D L L4 L10 LS мм мм мм мм мм мм мм Z 14,000 15,999 16 147,4 92,4 7,5 49 6 16,000 17,999 20 159,4 102,4 7,5 51 6 18,000 20,000 20 173,4 116,4 7,5 51 6 20,001 22,499 20 202,4 145,4 7,5 51 6 22,500 24,999 20 212,4 155,4 7,5 51 6 25,000 27,499 25 232,4 169,4 7,5 57 8 27,500 29,999 25 242,4 179,4 7,5 57 8 30,000 32,499 25 272,4 209,4 7,5 57 8 32,500 34,999 32 272,4 205,4 7,5 61 8 35,000 37,499 32 272,4 205,4 7,5 61 8 37,500 39,999 32 272,4 205,4 7,5 61 8 40,000 42,500 32 272,4 205,4 7,5 61 8 ПРИМЕЧАНИЕ. Вышеуказанные размеры используются при заказе специальных разверток, если иное не оговорено. K8 kennametal.com
